| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 100~1100/ pc |
| Delivery Time: | 15 ~ 45 วัน |
| Payment Terms: | L/c, T/T ตะวันตกสหภาพ |

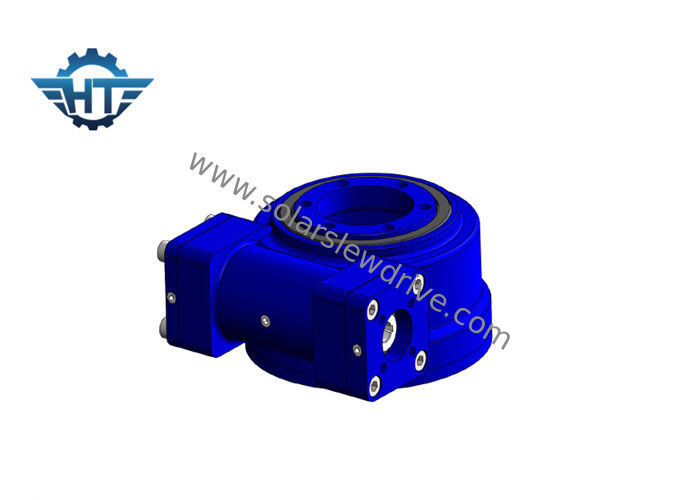

ไดรฟ์ Slew ขนาดเล็กที่ปิดสนิทพร้อมซีลโครงกระดูก เกรดการป้องกัน IP66 สำหรับสภาพแวดล้อมที่รุนแรง
คำอธิบาย
ไดรฟ์ Slew เป็นยูนิตแบบ all-in-one ที่ประกอบด้วยวงแหวนเหวี่ยงแบบมีเกียร์ เฟืองขับ ตัวเรือน และมอเตอร์ (มอเตอร์ไฟฟ้า ไฮดรอลิกหรือมอเตอร์ AC)ออกแบบมาสำหรับการโหลดตามแนวแกน แนวรัศมี และโมเมนต์
ไดรฟ์แบบหมุนของเราขับเคลื่อนด้วยเทคโนโลยีหนอนนาฬิกาทราย (ห่อหุ้มสองชั้น) เพื่อการจัดการน้ำหนักที่เพิ่มขึ้น ประสิทธิภาพ และความแม่นยำ
เราผลิตไดรฟ์เหวี่ยง ขนาดรุ่น ช่วงประสิทธิภาพ ตัวเลือกการซีล ลักษณะการติดตั้ง และอัตราทดเกียร์ที่แตกต่างกันตั้งแต่ 28:1 ถึง 150:1
สามารถติดตั้งไดรฟ์ Slew ในแนวนอน แนวตั้ง หรือหลายแกนรวมกันได้
ข้อมูลทางเทคนิค
รุ่น |
แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (ระดับ) | IP | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | ใช่ |
204 |
ขนาด
ตัวเลือกอื่น
มอเตอร์ไฟฟ้า, มอเตอร์ไฮดรอลิก, มอเตอร์ไฟฟ้ากระแสสลับ
ที่อยู่อาศัย: เปิดหรือปิด
การกำหนดค่าอินพุตที่กำหนดเอง
การออกแบบที่กำหนดเองตามความต้องการของแอปพลิเคชัน application
มอเตอร์เกียร์ดาวเคราะห์
มอเตอร์เกียร์ดาวเคราะห์หรือเอพิไซคลิกรวมมอเตอร์กับเฟืองดาวเคราะห์ในแพ็คเกจที่ประกอบสำเร็จและพร้อมใช้งานโดยปกติแล้วจะป้องกันความร้อนหดตัวและสีหยดเพื่อให้มีเกรด IP สูงขึ้นให้อัตราส่วนการลดลงที่สำคัญและผลผลิตสูงในยูนิตขนาดกะทัดรัด
ข้อดีของมอเตอร์เกียร์ดาวเคราะห์
มอเตอร์เกียร์ดาวเคราะห์เป็นทางเลือกที่ชาญฉลาดสำหรับการใช้งานที่หลากหลายซึ่งต้องการแรงบิดสูงและความเร็วต่ำ
1. ขนาดมอเตอร์กะทัดรัด
2. ความหนาแน่นของพลังงานสูง
3. ยืดอายุเกียร์
4. ประสิทธิภาพสูง
5. ฟังก์ชั่นการใส่เกียร์ที่แม่นยำสูง
6. ฟันเฟืองต่ำ
ข้อมูลทางเทคนิค
| พิมพ์ | แรงดันไฟฟ้า DC.(V) | ไม่โหลด | เรท | แรงบิดสูงสุด (Nm) | ||||
| ปัจจุบัน (A) | ความเร็ว (รอบต่อนาที) | ความเร็วมอเตอร์ (รอบต่อนาที) | ปัจจุบัน (A) | ความเร็ว (รอบ/นาที) | แรงบิด(Nm) | |||
| ZYT09RC | 24 | 0.8 (สูงสุด) | 2.6 | 1100 | 9.5(สูงสุด) | 2.0 | 350 | 400 |
ขนาด
