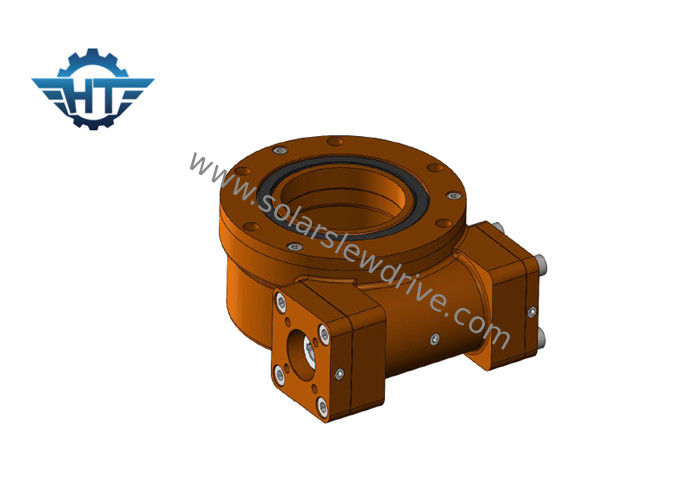

SE VE SDE Worm Gear Slew Drive ใช้ในระบบติดตามแสงอาทิตย์เพื่อเพิ่มความสามารถในการทำกำไร Pro

SE VE SDE Worm Gear Slew Drive ใช้ในระบบติดตามแสงอาทิตย์เพื่อเพิ่มความสามารถในการทำกำไร Pro

  • SE VE SDE Worm Gear Slew Drive ใช้ในระบบติดตามแสงอาทิตย์เพื่อเพิ่มความสามารถในการทำกำไร Pro
  • SE VE SDE Worm Gear Slew Drive ใช้ในระบบติดตามแสงอาทิตย์เพื่อเพิ่มความสามารถในการทำกำไร Pro
SE VE SDE Worm Gear Slew Drive ใช้ในระบบติดตามแสงอาทิตย์เพื่อเพิ่มความสามารถในการทำกำไร Pro
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: HT-23
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 100~1100/ pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
ประเภท: Slewing Drive วัสดุ: 42CrMo หรือ 50 ล้าน
การประกัน: 3~10 ปี ขนาด: 3 นิ้วถึง 25 นิ้ว
ใบสมัคร: อุตสาหกรรม เครื่องติดตามพลังงานแสงอาทิตย์ สี: ลูกค้าจำเป็นต้องใช้
เครื่องยนต์: AC หรือ DC หรือ Hydarulic ไซต์การติดตั้ง: เปิดฟิลด์
404 Not Found: การรักษาความปลอดภัย การป้องกัน: IP66
แสงสูง:

ไดรฟ์ slewing สำหรับระบบติดตามดวงอาทิตย์

,

ไดรฟ์ slew สำหรับตัวติดตามแสงอาทิตย์

SE, VE, SDE Worm Gear Slew Drive ใช้ในระบบติดตามแสงอาทิตย์เพื่อเพิ่มผลกำไร





คำอธิบาย



ประเภทของระบบติดตามแสงอาทิตย์แบบขับเหวี่ยงs

1) แก้ไขความเอียงที่เหมาะสมที่สุด

ที่ละติจูดต่ำ การเพิ่มขึ้นของการผลิตไฟฟ้ามีน้อยเนื่องจากการเอียงที่เหมาะสมที่ต่ำกว่า (เช่นใน 8° แทบไม่เพิ่มขึ้นเลย)ที่ละติจูดสูง ความเอียงที่เหมาะสมจะมีมาก และปริมาณไฟฟ้าที่ผลิตได้จะสูงขึ้นอย่างมาก (เช่น ประมาณ 25% ที่ 50°)

2) แกนเดี่ยวแบน Flat

มันติดตามการเปลี่ยนแปลงของมุมตกกระทบภายในหนึ่งวันของดวงอาทิตย์ และอัตราการเพิ่มขึ้นของการผลิตไฟฟ้าที่ละติจูดต่ำนั้นดีกว่าของละติจูดสูงอย่างมีนัยสำคัญเป็นที่เชื่อกันโดยทั่วไปว่าการติดตามแกนเดี่ยวแบบแบนนั้นเหมาะสมกว่าสำหรับการใช้ละติจูดที่น้อยกว่า 30 °

3) แกนเดี่ยวเฉียง

เหมาะสำหรับละติจูดสูง

4) การติดตามแกนคู่

แนวทางนี้ชัดเจนสูงสุดในการเพิ่มขึ้นของการผลิตไฟฟ้าเนื่องจากการติดตามการเปลี่ยนแปลงของมุมตกกระทบของดวงอาทิตย์ภายในหนึ่งวันและภายในหนึ่งปี

5) ปรับได้คงที่

ประเภทนี้ขึ้นอยู่กับการเปลี่ยนแปลงของมุมตกกระทบภายในหนึ่งปีของดวงอาทิตย์เพื่อปรับความเอียงของโครงยึด ส่งผลให้มีการผลิตไฟฟ้าเพิ่มขึ้น

ความแตกต่างพื้นฐานที่สุดระหว่างวิธีการติดตั้งที่ต่างกันคือความแตกต่างในการผลิตพลังงานที่พวกเขานำมาแน่นอนว่าจะมีความแตกต่างในการลงทุนเริ่มต้นและค่าบำรุงรักษาการปฏิบัติงาน

ตัวลดดาวเคราะห์เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการแรงบิดสูงในแพ็คเกจขนาดเล็กและเพลาส่งออกที่มีการจัดตำแหน่งโคแอกเซียล

SE VE SDE Worm Gear Slew Drive ใช้ในระบบติดตามแสงอาทิตย์เพื่อเพิ่มความสามารถในการทำกำไร Pro 0



ข้อมูลทางเทคนิค



พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
รุ่น แรงบิดเอาต์พุตที่กำหนด (Nm) แรงบิดถือ (Nm) แรงบิดเอียง (Nm) โหลดตามแนวแกน (kN) โหลดเรเดียล (kN) อัตราส่วน ความแม่นยำ (องศา) ความแม่นยำ IP ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3" 600 1800 1500 22 15 31:1 40% ≤0.10 66 ใช่ 12กก.
5" 800 9200 5000 16 27 37:1 40% ≤0.10 66 ใช่ 18กก.
7" 1750 13200 7000 34 58 57:1 40% ≤0.10 66 ใช่ 32กก.
8" 2250 20400 11200 50 80 51:1 40% ≤0.10 66 ใช่ 28กก.
9" 4300 30800 16000 60 130 61:1 40% ≤0.10 66 ใช่ 52กก.
12" 5600 40560 25000 77 190 78:1 40% ≤0.10 66 ใช่ 65กก.
14" 6750 44200 48000 110 230 85:1 40% ≤0.10 66 ใช่ 88 กก.
17" 9460 53040 67000 142 390 102:1 40% ≤0.10 66 ใช่ 135 กก.
21" 16000 65000 89000 337 640 125:1 40% ≤0.10 66 ใช่ 192 กก.
25" 21450 89000 112000 476 950 150:1 40% ≤0.10 66 ใช่ 251 กก.





พารามิเตอร์ประสิทธิภาพรุ่น SDE
รุ่น แรงบิดเอาต์พุตที่กำหนด (Nm) แรงบิดเอียง (Nm) แรงบิดถือ (Nm) โหลดตามแนวแกน (kN) โหลดเรเดียล (kN) อัตราส่วน ประสิทธิภาพ ความแม่นยำ (องศา) IP ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3" 600 1500 5800 10 15 31:1 40% ≤0.10 66 ใช่ 25กก.
5" 800 6000 9200 16 27 37:1 40% ≤0.10 66 ใช่ 34กก.
7" 2000 7500 13200 34 58 57:1 40% ≤0.10 66 ใช่ 56กก.
9" 4300 16000 27200 60 130 61:1 40% ≤0.10 66 ใช่ 92กก.
12" 5800 25000 40560 77 190 78:1 40% ≤0.10 66 ใช่ 160 กก.
14" 6750 48000 44200 110 230 85:1 40% ≤0.10 66 ใช่ 224กก.
17" 9460 67000 53040 142 390 102:1 40% ≤0.10 66 ใช่ 320กก.
21" 16000 89000 65000 337 640 125:1 40% ≤0.10 66 ใช่ 492kg
25" 21450 112000 89000 476 950 150:1 40% ≤0.10 66 ใช่ 705 กก.





พารามิเตอร์ประสิทธิภาพรุ่น SE
รุ่น แรงบิดเอาต์พุตที่กำหนด (Nm) แรงบิดเอียง (Nm) แรงบิดถือ (Nm) โหลดตามแนวแกน (kN) โหลดเรเดียล (kN) อัตราส่วน ประสิทธิภาพ ความแม่นยำ (องศา) IP ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
1" 400 1000 1800 22 12 32:1 40% ≤0.10 66 ใช่ 6
3" 600 1500 3000 30 16 31:1 40% ≤0.10 66 ใช่ 8
5" 800 6000 9200 68 27 37:1 40% ≤0.10 66 ใช่ 12
7" 2000 13500 13200 132 58 57:1 40% ≤0.10 66 ใช่ 21
9" 4400 45000 30800 340 130 61:1 40% ≤0.10 66 ใช่ 49
12" 5800 54400 40560 480 190 78:1 40% ≤0.10 66 ใช่ 61
14" 6550 68000 54200 680 230 85:1 40% ≤0.10 66 ใช่ 63
17" 9400 135600 65040 980 390 102:1 40% ≤0.10 66 ใช่ 105
21" 16000 203400 81000 1600 640 125:1 40% ≤0.10 66 ใช่ 149
25" 21000 271160 89000 2400 950 150:1 40% ≤0.10 66 ใช่

204
