จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE1 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| ชนิด: | SE1 Slewing Drive | ใบสมัคร: | เครื่องติดตามแสงอาทิตย์ |
|---|---|---|---|
| ปกป้องคุณสมบัติ: | IP66 ที่ล้อมรอบ | สถานกำเนิด: | ฉางโจว จีน |
| วัสดุ: | 42CrMo หรือ 50 ล้าน | การประกัน: | 5 ~ 10 ปี |
| ขนาด: | 3 นิ้วถึง 25 นิ้ว | น้ำหนัก: | 6 กิโลกรัม |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามดวงอาทิตย์,ไดรฟ์ slew สำหรับตัวติดตามแสงอาทิตย์ |
||

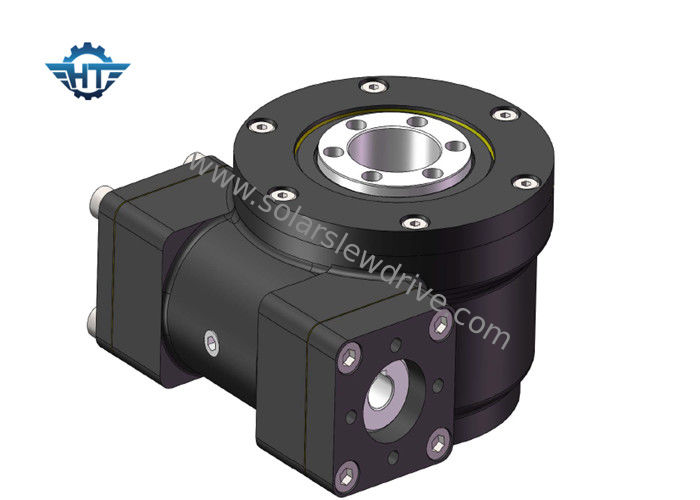

SE1 IP66 ไดรฟ์ Slew Ring แบบวงล้อ, แกนเดี่ยวพร้อมมอเตอร์ 12VDC สำหรับระบบติดตามเดียว
ลักษณะ
เทคโนโลยีหนอนนาฬิกาทรายให้สัมผัสฟันมากขึ้น แรงบิดที่สูงขึ้นให้โซลูชันที่ประหยัดและกะทัดรัดพร้อมค่าบำรุงรักษาต่ำ เกียร์แกว่งและเทคโนโลยีการประมวลผลแข็งร่องน้ำเพิ่มอายุการใช้งานไดรฟ์ฆ่า ส่วนประกอบกลไกการแกว่งทั้งหมดได้รับการทดสอบอย่างเข้มงวดและมีการประกันคุณภาพที่ดี การออกแบบที่กำหนดเองสามารถใช้ได้
ประเภท: ไดรฟ์ slew แกนเดี่ยว, ไดรฟ์ slew แกนคู่, ไดรฟ์ slewing เปิดที่อยู่อาศัย, ไดรฟ์ slewing ล้อมรอบ, ไดรฟ์ slewing ติดตั้งในแนวตั้ง
ข้อมูลทางเทคนิค
| SE พารามิเตอร์ประสิทธิภาพแบบจำลอง | |||||||||||
| แบบ | แรงบิดขาออก (Nm) | TiltingTorque (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | อย่างมีประสิทธิภาพ | ความแม่นยำ (องศา) | IP | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 204 |
มอเตอร์เกียร์
มอเตอร์เกียร์ DC คืออะไร?
มอเตอร์เกียร์ DC นั้นเรียกอีกอย่างว่ามอเตอร์เกียร์ DC มอเตอร์เกียร์ DC และมอเตอร์เกียร์หรือมอเตอร์เกียร์ ประกอบด้วยมอเตอร์ไฟฟ้ากระแสตรงและกระปุกเกียร์ กระปุกเกียร์เหล่านี้ใช้เพื่อลดความเร็วมอเตอร์ DC ในขณะที่เพิ่มแรงบิดมอเตอร์ DC ดังนั้นสามารถใช้กับงานที่ต้องการความเร็วรอบต่ำและแรงบิดที่สูงขึ้นจากมอเตอร์เกียร์
มอเตอร์เกียร์เหล่านี้ใช้ทำอะไรได้บ้าง
พวกเขากำลังมีบทบาทสำคัญในฐานะไดรเวอร์ในแอปพลิเคชันต่อไปนี้:
1. พลังงานแสงอาทิตย์
2. เครื่องใช้ในบ้าน
3. หุ่นยนต์
4. ยานยนต์
5. การส่งแรงบิด
| ไม่จำเป็น | 60mm, 80mm, 90mm, 120mm, 160mm |
| แรงบิดเอาท์พุทจัดอันดับ | 8.5nm-680nm |
| อัตราทดเกียร์แบบ Single-stage | 3, 4, 5, 7, 10 |
| อัตราทดเกียร์สองขั้นตอน | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
| อัตราทดเกียร์สามขั้น | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1,000 |
| คืนช่องว่าง | 12arc-min ~ 18arc-min |
