จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | ทางทิศตะวันออก, VE, SDE |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| สถานกำเนิด: | ฉางโจว จีน | ได้รับการรับรอง: | ISO, CE |
|---|---|---|---|
| ปกป้องคุณสมบัติ: | สิ่งที่ส่งมา | การประกัน: | 3 ~ 10 ปี |
| ขนาด: | 3 นิ้วถึง 25 นิ้ว | ใบสมัคร: | เครื่องติดตามแสงอาทิตย์ |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามดวงอาทิตย์,ไดรฟ์ slew สำหรับตัวติดตามแสงอาทิตย์ |
||
SE, VE, SDE ไดรฟ์แบบเลื่อนขนาดเล็กพร้อมหนอนซองจดหมายและอุปกรณ์เฮลิคอปเพื่อให้ได้การติดต่อแบบหลายฟัน
ลักษณะ
เพื่อให้ทราบถึงฟังก์ชั่นการติดตามของระบบติดตามพลังงานแสงอาทิตย์จำเป็นต้องมีชุดของระบบกลไกเพื่อขับเคลื่อนแผงเซลล์แสงอาทิตย์เพื่อที่จะได้หมุนไปตามวิถีของดวงอาทิตย์ ในเวลาเดียวกันระบบติดตามเซลล์แสงอาทิตย์ควรตอบสนองคุณสมบัติทางกลของความเร็วลมของระบบยึดทั่วไปและยังมีแรงบิดเอาท์พุทบางอย่างที่จะต่อต้านความต้านทานลมที่สอดคล้องกันเพื่อให้ตระหนักถึงการดำเนินงานแบบไดนามิกของวงเล็บเซลล์แสงอาทิตย์และ ติดตามภายใต้ความเร็วลมบางอย่าง ไดรฟ์ slew เป็นตัวเลือกที่ดี
ไดรฟ์ Slew
ไดรฟ์ slew เป็นหนึ่งในไดรฟ์พลังงานที่ใช้กันทั่วไปในการติดตามระบบติดตามเซลล์แสงอาทิตย์คุณสมบัติหลักของมันคือโครงสร้างที่กะทัดรัด มันสามารถทนต่อการโหลดรัศมีและแนวแกนบางอย่างเช่นเดียวกับแรงบิดคว่ำ แต่ยังสามารถส่งแรงบิดขนาดใหญ่อัตราส่วนการชะลอตัวและอื่น ๆ
ลดเกียร์หนอนซองจดหมายโครงสร้างของมันรวมถึงหนอนซองจดหมายฐานและแหวนแกว่ง / เกียร์
ฐานประกอบด้วยเปลือกเพลาและวงแหวนที่นั่งเพลาเพลาเชื่อมต่อกับแหวนที่นั่งและเส้นแกนของเปลือกเพลาและเส้นแกนของแหวนที่นั่งจะตั้งฉากกันในตำแหน่งอวกาศและซองจดหมาย อุปกรณ์ตัวหนอนอยู่ในปลอกเพลาของฐาน
ตลับลูกปืนที่เลื่อนประกอบด้วยวงแหวนด้านในวงแหวนเกียร์ด้านนอกและลูกเหล็กหรือลูกกลิ้งที่ฝังอยู่ระหว่างวงแหวนด้านในและวงแหวนรอบนอกซึ่งได้รับการแก้ไขที่ปลายด้านหนึ่งของวงแหวนที่นั่งของฐานและวงแหวนเกียร์ด้านนอกนั้นถูกประกบด้วย หนอนซองจดหมาย

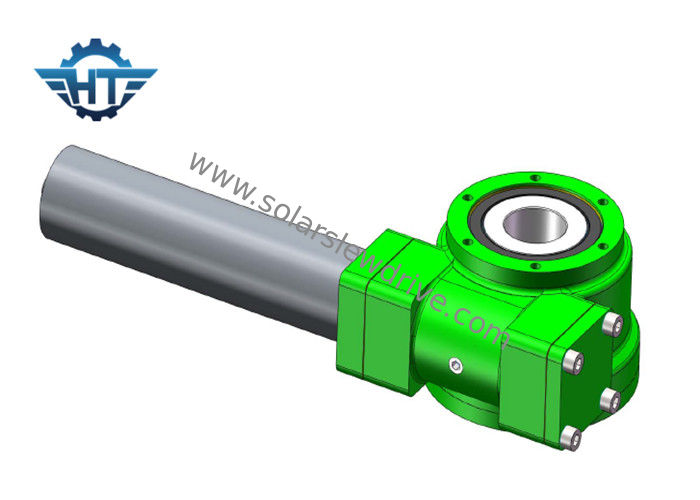

รูปภาพสินค้า
ข้อมูลทางเทคนิค
| VE Model Performance Parameters | |||||||||||
| แบบ | แรงบิดขาออก (Nm) | แรงบิดโฮลดิ้ง (Nm) | TiltingTorque (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (องศา) | ความแม่นยำ | IP | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 88 กิโลกรัม |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 135 กก |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 192 กก |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 251 กิโลกรัม |
