จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE8 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| ชนิด: | VE8 Slewing Drive | สถานกำเนิด: | ฉางโจว จีน |
|---|---|---|---|
| ฟังก์ชัน: | เพิ่มแรงบิด | ได้รับการรับรอง: | ISO, CE |
| ป้องกัน: | สิ่งที่ส่งมา | วัสดุ: | 42CrMo หรือ 50 ล้าน |
| การประกัน: | 10 ปี | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

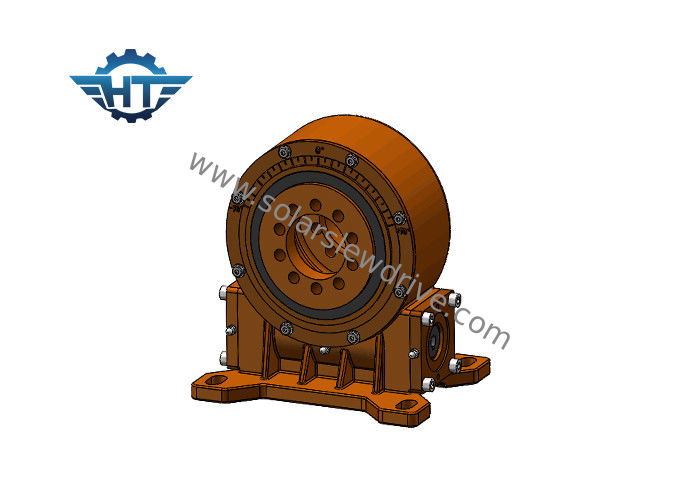

ตัวติดตามพลังงานแสงอาทิตย์ในแนวตั้ง Ve8 Slew Drive พร้อม Helical Gear และซองจดหมายสำหรับตัวติดตามแสงอาทิตย์
ลักษณะ
แหวน Slewing หรือที่เรียกว่าตลับลูกปืนแกว่งหรือตลับลูกปืนหมุนเป็นตลับลูกปืนขนาดใหญ่ที่สามารถรับภาระในแนวแกนโหลดรัศมีและช่วงเวลาการเอียงได้มากขึ้น มันเป็นชิ้นส่วนเครื่องจักรที่สำคัญในการส่ง มันมีวงแหวนด้านในและด้านนอกกลิ้งและส่วนประกอบอื่น ๆ
หนึ่งสามารถพิจารณาไดรฟ์การแกว่งเป็นเกียร์เพราะองค์ประกอบการเคลื่อนไหวหลักคือแบริ่งการแกว่งและเพลาหนอน นอกจากนี้ยังประกอบด้วยส่วนประกอบเสริมเช่นแมวน้ำตัวเรือนและมอเตอร์ ในฐานะที่เป็นแหล่งพลังงานมอเตอร์ไดรฟ์แบบสโลว์จะเป็นมอเตอร์เกียร์ดาวเคราะห์ DC มอเตอร์สเต็ปมอเตอร์ AC มอเตอร์เกียร์เป็นต้นมอเตอร์ไฮดรอลิก AC มักใช้ในเครื่องจักรก่อสร้างเป็นระบบขับเคลื่อนพลังงาน ในฐานะที่เป็นองค์ประกอบหลักคือไดรฟ์แหวนแกว่ง, ไดรฟ์แกว่งได้อย่างง่ายดายสามารถทนต่อแรงตามแนวแกนและรัศมี
หลักการทำงานของไดรฟ์ Slew
หนอนถูกขับเคลื่อนโดยมอเตอร์ซึ่งขับเคลื่อนวงแหวนรอบนอกของแหวนแกว่งเพื่อหมุน วงแหวนรอบนอกให้แรงบิดผ่านหน้าแปลนและวงแหวนด้านในของแหวนแกว่งนั้นได้รับการแก้ไขในตัวเรือน
ไดรฟ์ Slewing มีการล็อคตัวเองแบบย้อนกลับเนื่องจากตัวเฟืองตัวหนอนมีลักษณะล็อคตัวเองแบบย้อนกลับ คุณสมบัตินี้ช่วยเพิ่มเสถียรภาพของการทำงานของโฮสต์และปัจจัยด้านความปลอดภัยอย่างมาก เมื่อเปรียบเทียบกับผลิตภัณฑ์สวิงแบบดั้งเดิมแล้วกล่องเกียร์แบบไดรฟ์แกว่งนั้นติดตั้งง่ายบำรุงรักษาง่ายและประหยัดพื้นที่การติดตั้งเป็นจำนวนมาก
ข้อมูลทางเทคนิค
| แบบ | แรงบิดขาออก (Nm) | แรงบิดโฮลดิ้ง (Nm) | TiltingTorque (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (องศา) | ความแม่นยำ | IP | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 88 กิโลกรัม |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 135 กิโลกรัม |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 192 กก |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 0 | 66 | ใช่ | 251 กิโลกรัม |
