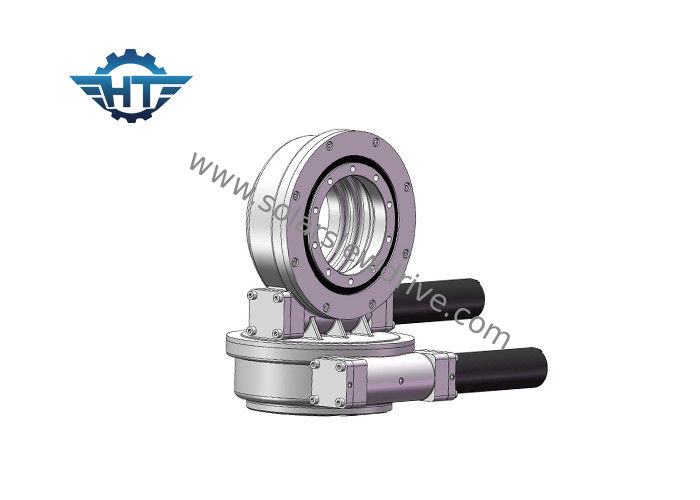

ชุดขับเกียร์สวิงแบบ Dual Axis ที่ติดตั้งในแนวตั้งและแนวนอนพร้อมมอเตอร์ 24 VDC

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	HangTuo
ได้รับการรับรอง:	CE, ISO9001
หมายเลขรุ่น:	SDE3

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชิ้น
ราคา:	USD 280~504 / pc
รายละเอียดการบรรจุ:	กล่องไม้อัด
เวลาการส่งมอบ:	15 ~ 45 วัน
เงื่อนไขการชำระเงิน:	L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต:	2000 ชิ้นต่อเดือน

ติดต่อ

รายละเอียดสินค้า

วัสดุ:	50 ล้าน, 42CrMo, QT	แบบ:	SDE3
อัตราทดเกียร์:	31: 1	แรงบิดเอาท์พุทจัดอันดับ:	600 Nm
โฮลดิ้งแรงบิด:	1,500 นิวตันเมตร	แรงบิดเอียง:	5800 นิวตันเมตร
อย่างมีประสิทธิภาพ:	40%	สีมาตรฐาน:	RAL 9006
ฟันเฟือง:	น้อยกว่า 0.1 องศา	ประเภทการหมุน:	แนวนอนและแนวตั้ง
เน้น:	ไดรฟ์แหวนแกว่ง , มอเตอร์ไดรฟ์หนอน

ไดรฟ์เกียร์สองแกนติดตั้งในแนวตั้งและแนวนอนพร้อมมอเตอร์ 24 VDC

คำอธิบาย

ไดรฟ์สังหารสามารถใช้กับรถขนย้ายแบบแบนเครนและเครนแบบเสาเดี่ยวการยกลิฟท์ด้วยเครนรถยานพาหนะทางอากาศการล่องเรือพลังงานแสงอาทิตย์อุปกรณ์อัตโนมัติและอุปกรณ์เครื่องจักรกลอื่น ๆในอุตสาหกรรมการผลิตไฟฟ้าโซลาร์เซลล์เซลล์แสงอาทิตย์โดยทั่วไปแล้วไดรฟ์แบบฆ่าจะติดตั้งมอเตอร์ดาวเคราะห์ DC หรือมอเตอร์ลดกระแสสลับและมอเตอร์ไฮดรอลิกจะใช้เป็นระบบขับเคลื่อนกำลังของเครื่องจักรก่อสร้าง

คุณสมบัติ

1. แรงบิดสำรองสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์

2. ซองใส่ไดรฟ์ตัวหนอนภายใน

3. หลายฟันติดต่อเพื่อให้แน่ใจว่ามีภาระสูง

4. ฟังก์ชั่นล็อคตัวเอง

ไดรฟ์แบบแกว่งแกนคู่ใช้ในตัวติดตามพลังงานแสงอาทิตย์แบบแกนคู่, เฮลิโอสแตท, โฟโตโวลเทอิกส์เข้มข้น (CPV) และเสาอากาศดาวเทียม

ด้วยการใช้ไดรฟ์แบบแกว่งแกนคู่บนระบบสุริยะแผงจะหันไปทางดวงอาทิตย์เสมอไม่ว่าจะเป็นฤดูกาลเวลาของวันหรือละติจูดของภูมิภาคก็ตามสามารถทำให้เจ้าของโครงการมีกำลังการผลิตไฟฟ้าเพิ่มขึ้นถึง 40%และทำให้ผลผลิตมากขึ้น

ข้อมูลทางเทคนิคของ SDE Slewing Drive

รุ่น	อัตราส่วน	แรงบิดเอาต์พุตสูงสุด (Nm)	แรงบิดเอียง (Nm)	ถือแรงบิด (Nm)	โหลดแกน (kN)	โหลดเรเดียล (kN)	ประสิทธิภาพ	ความแม่นยำ (°)	ล็อคตัวเอง	น้ำหนัก (กิโลกรัม)
3 "	31: 1	600	1,500	5800	10	15	40%	≤0.1	ใช่	25
5 "	37: 1	800	6000	9200	16	27	40%	≤0.1	ใช่	34
7 นิ้ว	57: 1	พ.ศ. 2543	7500	13200	34	58	40%	≤0.1	ใช่	56
9 "	61: 1	4300	16000	27200	60	130	40%	≤0.1	ใช่	92
12 นิ้ว	78: 1	5800	25000	40560	77	190	40%	≤0.1	ใช่	160
14 นิ้ว	85: 1	6750	48000	44200	110	230	40%	≤0.1	ใช่	224
17 "	102: 1	9460	67000	53040	142	390	40%	≤0.1	ใช่	320
21 "	125: 1	16000	89000	65000	337	640	40%	≤0.1	ใช่	492
25 "	150: 1	21450	112000	89000	476	950	40%	≤0.1	ใช่	705

หมายเหตุ: มิติข้อมูลและพารามิเตอร์ข้างต้นอาจได้รับการอัปเดตหรือปรับเปลี่ยนสำหรับมิติข้อมูลและพารามิเตอร์โดยละเอียดเพิ่มเติมโปรดดูภาพวาดการขายของเรา

บรรจุภัณฑ์และการจัดส่ง

บรรจุภัณฑ์ภายใน: ฟิล์มพลาสติกป้องกันสนิมถุงพลาสติกสูญญากาศ.

บรรจุภัณฑ์ด้านนอก: กล่องแข็ง;กล่องไม้พาเลทไม้.

ระยะเวลาการจัดส่ง: โดยด่วน;โดยเครื่องบิน;ทางบก;ทางทะเล.

สำหรับตัวอย่างเนื่องจากไดรฟ์ที่มีขนาดเล็ก แต่มีน้ำหนักมากจึงไม่คุ้มค่ากับการขนส่งทางทะเลในขณะที่การขนส่งด่วนด้วยวิธีที่คุ้มค่าเจ้าหน้าที่โลจิสติกของเราจะขอให้ TNT, DHL, UPS, FEDEX เพื่อเปรียบเทียบสินค้า ราคาเพื่อหาวิธีที่คุ้มค่าที่สุด

หากต้องการสั่งซื้อจำนวนมากในอนาคตขอแนะนำให้จัดส่งทางทะเล

บันทึก:

ด่วน: ประตูสู่ประตูเพียงแค่ต้องจ่ายภาษีนำเข้าหากกำหนดโดยกำหนดเอง

ทางอากาศหรือทางทะเล: โรงงานไปยังสนามบินปลายทาง / ท่าเรือน้ำต้องจ่ายค่าธรรมเนียมปลายทางที่เรียกเก็บโดยสนามบิน (ค่าธรรมเนียมปลายทางจะถูกเรียกเก็บโดย B / L เสมอไม่ว่าแพ็คเกจจะใหญ่เล็กหนักหรือเบาในอัตรา 200 ~ 400 USD ต่อสินค้าหนึ่งชิ้น) และภาษีนำเข้าหากกำหนดโดยศุลกากร

โดยรถไฟ: บางครั้งราคาค่าขนส่งจะเท่ากับทางทะเล แต่ใช้เวลาในการขนส่งน้อยกว่าทางทะเลเราจะนำวิธีการจัดส่งนี้มาพิจารณาหากลูกค้าของเราต้องการสินค้าเร่งด่วน

บริการที่กำหนดเอง

1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆได้เช่นมอเตอร์ไฮดรอลิกสเต็ปเปอร์มอเตอร์มอเตอร์ไฟฟ้าเป็นต้น
3. มีสีที่แตกต่างกันตามรหัส RAL;สีมาตรฐานของเราคือ RAL 9006
