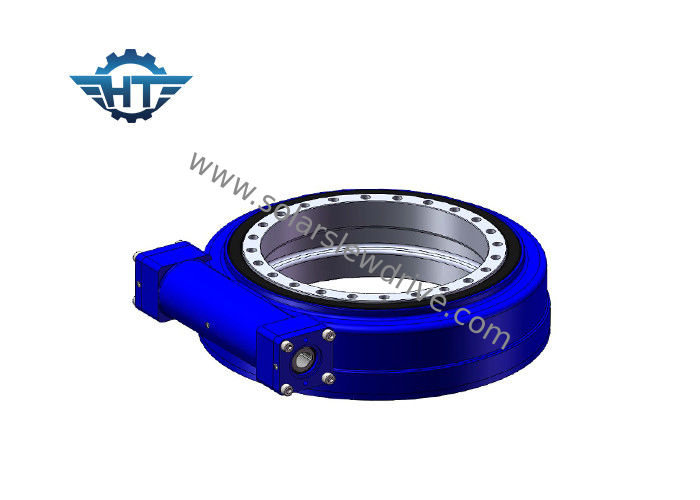

ไดรฟ์เกียร์แบบหนอนตัวหนอนขนาด 21 นิ้ว, ไดรฟ์สลูว์ขนาดเล็กสำหรับหุ่นยนต์อัตโนมัติ

ไดรฟ์เกียร์แบบหนอนตัวหนอนขนาด 21 นิ้ว, ไดรฟ์สลูว์ขนาดเล็กสำหรับหุ่นยนต์อัตโนมัติ

  • ไดรฟ์เกียร์แบบหนอนตัวหนอนขนาด 21 นิ้ว, ไดรฟ์สลูว์ขนาดเล็กสำหรับหุ่นยนต์อัตโนมัติ
  • ไดรฟ์เกียร์แบบหนอนตัวหนอนขนาด 21 นิ้ว, ไดรฟ์สลูว์ขนาดเล็กสำหรับหุ่นยนต์อัตโนมัติ
ไดรฟ์เกียร์แบบหนอนตัวหนอนขนาด 21 นิ้ว, ไดรฟ์สลูว์ขนาดเล็กสำหรับหุ่นยนต์อัตโนมัติ
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: SE21"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 280~504 / pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: 50 ล้าน, 42CrMo แบบ: SE21"
อัตราทดเกียร์: 125: 1 แรงบิดเอาท์พุทจัดอันดับ: 16 กิโลนิวตัน
แรงบิดเอียง: 205 kNm อย่างมีประสิทธิภาพ: 40%
สี: RAL 9006 หรือตามที่ร้องขอ
แสงสูง:

worm drive gearbox

,

worm gear slewing ring

ไดรฟ์เกียร์แบบหนอนตัวหนอนขนาด 21 นิ้ว, ไดรฟ์สลูว์ขนาดเล็กสำหรับหุ่นยนต์อัตโนมัติ



ลักษณะ



ลักษณะของกลไกเฟืองตัวหนอน



1. สามารถรับอัตราการส่งข้อมูลขนาดใหญ่กะทัดรัดกว่ากลไกเกียร์เอียงแบบเซ

2. พื้นผิวฟันสองล้อที่ประกบกันสำหรับการสัมผัสแบบบรรทัดความจุแบริ่งนั้นสูงกว่ากลไกเกียร์เฉียงแบบเซ

3. Worm drive is equivalent to spiral transmission; 3. หนอนไดรฟ์เทียบเท่ากับเกลียวส่ง it is multi-tooth meshing transmission, so the transmission is smooth, low noise มันเป็นระบบส่งข้อมูลแบบฟันหลายฟันดังนั้นการส่งสัญญาณจึงราบรื่นเสียงรบกวนต่ำ

4. Self-locking. 4. ล็อคตัวเอง When the guide angle of the worm is less than the equivalent friction angle between the meshing teeth, the mechanism has feature of self-locking; เมื่อมุมนำทางของเวิร์มนั้นน้อยกว่ามุมเสียดทานที่เท่ากันระหว่างฟันแบบตาข่ายกลไกนั้นมีคุณสมบัติในการล็อคตัวเอง it can realize the reverse self-locking, that is to say, only the worm to drive the worm wheel. มันสามารถตระหนักถึงการล็อคตัวเองแบบย้อนกลับซึ่งก็คือมีเพียงหนอนเท่านั้นที่ขับล้อหนอน With this feature, the worm mechanism used in heavy machinery can play a safety protection role. ด้วยคุณสมบัตินี้กลไกหนอนที่ใช้ในเครื่องจักรกลหนักสามารถมีบทบาทป้องกันความปลอดภัยได้

5. Low transmission efficiency, serious wear. 5. ประสิทธิภาพการส่งผ่านต่ำสวมใส่อย่างจริงจัง When the worm gear is engaged in transmission, the relative sliding speed between the meshing teeth is large, so the friction loss is large and the efficiency is low. เมื่อเฟืองตัวหนอนกำลังทำงานในการส่งความเร็วในการเลื่อนที่สัมพันธ์กันระหว่างฟันที่มีขนาดใหญ่ดังนั้นการสูญเสียแรงเสียดทานจะมากและมีประสิทธิภาพต่ำ On the other hand, relative sliding speed ambassador tooth surface wear is serious and over heat, in order to dissipate heat and reduce wear, often the use of more expensive anti-friction and abrasion resistance of better materials and good lubrication device, so the cost is higher ในอีกทางหนึ่งความเร็วในการเคลื่อนที่ของผิวฟันทูตทูตสัมพันธ์ค่อนข้างรุนแรงและเหนือความร้อนเพื่อที่จะกระจายความร้อนและลดการสึกหรอมักจะใช้แรงต้านแรงเสียดทานและการขัดถูที่มีราคาแพงกว่าของวัสดุที่ดีกว่าและอุปกรณ์หล่อลื่นที่ดี สูงกว่า

6. แรงตามแนวแกนของหนอนขนาดใหญ่



รายละเอียดสินค้า



สถานที่กำเนิด: มณฑลเจียงซูจีน (แผ่นดินใหญ่)
ชื่อแบรนด์: Hangtuo

คะแนนแกนคงที่:1600 KN

คะแนนคงที่รัศมี: 640 KN

ระดับแกนไดนามิก: 385 KN
คะแนนเรเดียลไดนามิก: 335 KN

สภาพ: ใหม่
แรงบิดเอาต์พุต: 16 kNm
อัตราทดเกียร์: 125: 1

แรงบิดขณะเอียง: 205 KN.m
แรงบิดในการถือ: 105 KN.m

เครื่องยนต์:มอเตอร์ไฮดรอลิก 125CC, 160CC, 200CC
ให้บริการหลังการขาย: วิศวกรพร้อมให้บริการในต่างประเทศเครื่องจักร



Hangtuo แกว่งไดรฟ์และแกว่งแบริ่ง / แหวนสามารถใช้สำหรับอุปกรณ์ก่อสร้างและระบบอัตโนมัติหุ่นยนต์เช่นเครนติดรถบรรทุก, carnes offshore, ขุด



ข้อดี


1. ช่วงเวลาที่พลิกคว่ำที่แข็งแกร่ง
2. ใช้เวิร์มตัวห่อหุ้ม
3. ติดต่อหลายฟันกำลังการผลิตไฟฟ้าสูง
4. ฟังก์ชั่นล็อคตัวเอง



ไดรฟ์แกว่งที่แนะนำ



ไดรฟ์ที่อยู่อาศัยล้อมรอบแกว่งไดรฟ์ SE1 SE3 SE5 SE7 SE9 SE12 SE14 SE21
ที่อยู่อาศัยที่แม่นยำล้อมรอบขับแกว่ง ZE3 ZE5 ZE7 ZE9
ไดรฟ์เกียร์หนอนแกว่ง WE1 WE3 WE5 We7 WE9
ไดรฟ์แกว่งคู่แกน SDE3 ZDE3 SDE5 ZDE5 SDE7 ZDE7
ไดรฟ์แกว่งปิดแนวตั้ง VE3 VE5 VE6 VE7 VE9 VE12
