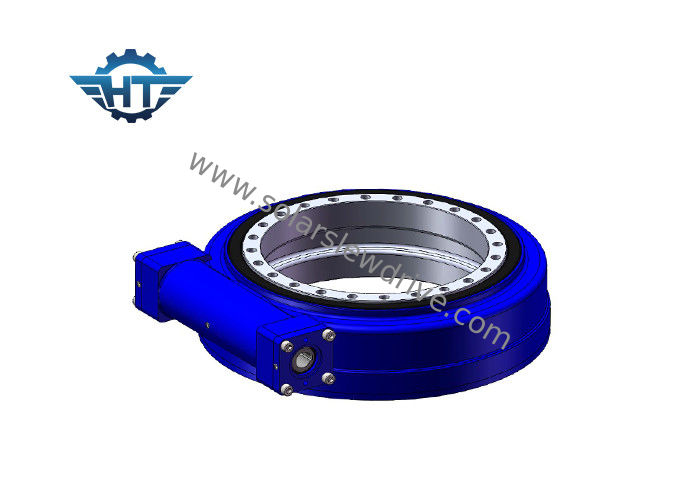

จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | 9 นิ้ว | อัตราทดเกียร์: | 61: 1 |
|---|---|---|---|
| อย่างมีประสิทธิภาพ: | 40% | ชนิด: | ชุดแนวนอน |
| ใบสมัคร: | พลังงานแสงอาทิตย์ | บริการ OEM: | พร้อมใช้งาน |
| สถานกำเนิด: | ฉางโจว จีน | คนขับรถ: | มอเตอร์ 24vdc |
| แสงสูง: | worm drive gearbox,worm gear slewing ring |
||
ลักษณะ
Slewing Drive คืออะไร
ไดรฟ์ slewing (หรือไดรฟ์ slew สำหรับระยะสั้น) เป็นระบบที่สมบูรณ์พร้อมติดตั้งซึ่งประกอบด้วยวงแหวนหรือลูกปืนแหวนลูกกลิ้ง (ตลับลูกปืน) หนอนและตัวเรือนที่หุ้มไว้อย่างสมบูรณ์ มันสามารถปรับแต่งได้ด้วยกระปุกเกียร์ไฮดรอลิกหรือดาวเคราะห์ไฟฟ้าที่มีเกรด IP ที่เลือกได้ตามการใช้งานที่แตกต่างกันและความต้องการของลูกค้า
มันมีคุณสมบัติของการป้องกันการกัดกร่อนภาระสูงและความแม่นยำสูง
เกียร์หนอนแกว่งถูกนำมาใช้กันอย่างแพร่หลายในส่วนที่ค่อนข้างหมุนของเครื่องจักรและเขตข้อมูลพลังงานแสงอาทิตย์เช่นระบบติดตามแสงอาทิตย์ตัวถังหมุนของเครื่องจักรทำงานทางอากาศเครนรถบรรทุกสว่านหินเครื่องเจาะเครื่องจับไม้เครื่องปั้นรหัส
พารามิเตอร์ของไดรฟ์แกว่ง
| SE พารามิเตอร์ประสิทธิภาพแบบจำลอง | ||||||||||
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โฮลดิ้งแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | ระดับ | ใช่ | กิโลกรัม | |||
| 1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5" | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
ฉางโจว hangtuo ใช้เทคโนโลยีสองซองในการผลิตไดรฟ์แกว่งด้วยเทคโนโลยีหนอนแหวนแผลเป็นวิธีที่สำคัญที่สุดในการเพิ่มภาระและปรับปรุงประสิทธิภาพการส่งและความแม่นยำ เมื่อเวิร์มทำงานกับแบริ่งการแกว่งสามารถทำได้หลายฟันและเมื่อเวิร์มทำงานสามารถทำได้เพียงการฟันเพียงครั้งเดียว การเพิ่มการยึดเกาะของผิวฟันทั้ง 5 ถึง 11 ซี่จึงช่วยเพิ่มความแข็งแรงและพลังในการส่งผ่าน ไดรฟ์สลูว์ของเรามีให้เลือกหลายรุ่นและครอบคลุมหลากหลายรุ่น ช่วงประสิทธิภาพและขนาดการติดตั้งสามารถตอบสนองความต้องการของแอปพลิเคชันที่แตกต่างกัน ในปัจจุบันผลิตภัณฑ์ของเราสามารถแบ่งออกเป็น 9 โมเดลพื้นฐานเส้นผ่าศูนย์กลางของร่องน้ำมีตั้งแต่ 75 มม. ถึง 800 มม. ช่วงโหลดอยู่ระหว่าง 6kNm ถึง 220kNm เอาต์พุตแรงบิดอยู่ที่ 200Nm ถึง 63kNm แรงบิดในการหมุนอยู่ที่ 500Nm ถึง 271kNm และอัตราส่วนการลดเกียร์อยู่ระหว่าง 30: 1 ถึง 156600: 1 วิธีการติดตั้งสามารถเป็นแนวนอนแนวตั้งหรือหลายแกน
คุณสามารถสั่งประเภทพื้นฐาน (เกียร์เปิด) หรือแบบปิดล้อมได้ นอกจากนี้เรายังมีไดรฟ์แบบสองแกน (ไดรฟ์แบบโรตารี่เดี่ยวหมุนพร้อมกันในทั้งสองทิศทาง) และไดรฟ์แบบเพลาคู่เดียว (เวิร์มไดรฟ์สองตัวไดรฟ์แบบตลับลูกปืนแกว่งตัวเดียวกันบนเพลาเดียว)
การใช้งานไดรฟ์ฆ่าทั่วไปรวมถึงโรงไฟฟ้าพลังงานแสงอาทิตย์กังหันลมรถเครนรถบรรทุกยานพาหนะทำงานทางอากาศอุปกรณ์สาธารณูปโภคอุปกรณ์ไฮโดรลิคอุปกรณ์ปิโตรเลียม, อุปกรณ์พวงมาลัยล้อรถขุดและอุปกรณ์ยกอัตโนมัติ มีแอปพลิเคชั่นอื่น ๆ อีกมากมายที่ยังไม่ได้รับการจดทะเบียนอย่างครบถ้วนเนื่องจากไดรฟ์สวิงมีตัวเลือกที่ดีที่สุดสำหรับแอพพลิเคชั่นที่ให้แรงโหลดสูงและแรงบิดสูงในการส่งสัญญาณเดียวกัน
เราผลิตไดรฟ์สลูว์หลายประเภทและนำเสนอไดรฟ์สโลว์หลายประเภทและส่วนประกอบของไดรฟ์ ไดรฟ์ที่เลื่อนของเราสามารถล็อคตัวเองหรือแบ็คไดรฟ์ได้ ไดรฟ์ slew ที่ล็อคด้วยตนเองไม่ได้ย้อนกลับเมื่อแรงย้อนกลับถูกส่งจากแหวน slewing ไปยังหนอนและไม่จำเป็นต้องติดตั้งเบรคแยกต่างหาก แทนที่จะล็อคตัวเองมันสามารถขับเคลื่อนกลับกันได้ สำหรับการใช้งานไฮดรอลิกเราจัดหามอเตอร์ไฮดรอลิกให้กับลูกค้าของเรา สำหรับอุปกรณ์ไฟฟ้าเราสามารถจัดหากระปุกเกียร์และมอเตอร์ต่างๆสำหรับลูกค้าของเรา
