สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE9" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | VE9" |
---|---|---|---|
อัตราทดเกียร์: | 61: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 4300 นิวตันเมตร |
โฮลดิ้งแรงบิด: | 27200 นิวตันเมตร | แรงบิดเอียง: | 16000 Nm |
อย่างมีประสิทธิภาพ: | 40% | แม่นยำ: | น้อยกว่า 0.1 องศา |
แสงสูง: | มอเตอร์เกียร์มอเตอร์,worm gear motor |

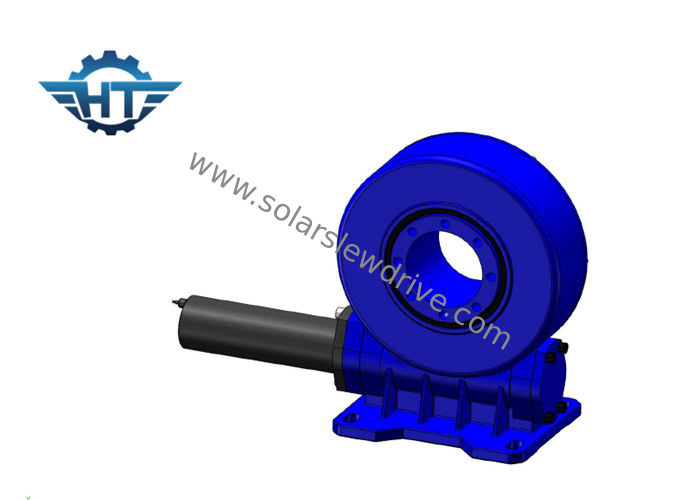

VE9 Slew Drive พร้อมเอาต์พุต Flange, Worm Gear แบบ Single Axis Drive ใช้กับ Solar Trackers
ลักษณะ
ระบบไดรฟ์หนอนแบบเลื่อนเป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยแหวนแกว่งแผ่นฐานและตัวหนอน ยูนิตนี้นำข้อดีของแหวนแกว่งและเวิร์มเข้าไว้ในยูนิตเดียว
เหมาะสำหรับการใช้งานที่ต้องการการหมุนช้าด้วยการเคลื่อนไหวอย่างต่อเนื่องหรือเป็นวัฏจักรที่สามารถจัดการโหลดรวมได้ ผลิตภัณฑ์มีขนาดมาตรฐานสำหรับการเชื่อมต่อมอเตอร์ไฟฟ้าหรือไฮดรอลิกรวมถึงการเชื่อมต่อทั้งระบบเข้ากับอุปกรณ์
เนื่องจากความกะทัดรัดความแข็งแกร่งสูงและข้อได้เปรียบอื่น ๆ ที่กล่าวมาจึงมีการใช้ระบบหนอนไดรฟ์ในอุปกรณ์ต่าง ๆ เช่นอุปกรณ์ประกอบเคลื่อนที่, ระบบดาวเทียม, รถเครนโหลดไฮดรอลิกบนยานพาหนะขนย้ายสินค้า, เครนทางทะเลขนาดเล็ก ผู้ขนส่งทางทะเล
ข้อมูลทางเทคนิค
รุ่น: | VE9 | สถานที่กำเนิด | ฉางโจวประเทศจีน |
ยี่ห้อ | HANGTUO | ชนิด | สิ่งที่ส่งมา |
วัสดุ | 42CrMo, 50 ล้าน | แรงบิดออก | 4300 นิวตันเมตร |
แรงบิดขณะโมเมนต์เอียง | 16 K Nm | โฮลดิ้งแรงบิด | 27 K Nm |
คะแนนแกนคงที่ | 60 KN | คะแนนเรเดียลคงที่ | 130 KN |
คะแนนแกนแบบไดนามิก | 30 KN | คะแนนเรเดียลแบบไดนามิก | 65 KN |
อัตราทดเกียร์ | 37: 1 | อย่างมีประสิทธิภาพ | 40% |
ข้อมูลทางเทคนิค VE Slew Drive
แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | โฮลดิ้งแรงบิด | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13kg |
5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28kg |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กิโลกรัม |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กิโลกรัม |
ข้อดี
1. การหมุน± 60 °, หยุดแบบแข็ง / จำกัด อย่างหนักภายในไดรฟ์ในกรณีที่ซอฟต์แวร์ควบคุมความล้มเหลว
2. การเชื่อมต่อของมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างเกียร์ สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างสมเหตุสมผล
6. เกียร์ล็อคตัวเอง; ดังนั้นจึงไม่จำเป็นต้องเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและราบรื่น
