| Brand Name: | HangTuo |
| Model Number: | VE 9 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 วัน |
| Payment Terms: | L/c, T/T ตะวันตกสหภาพ |

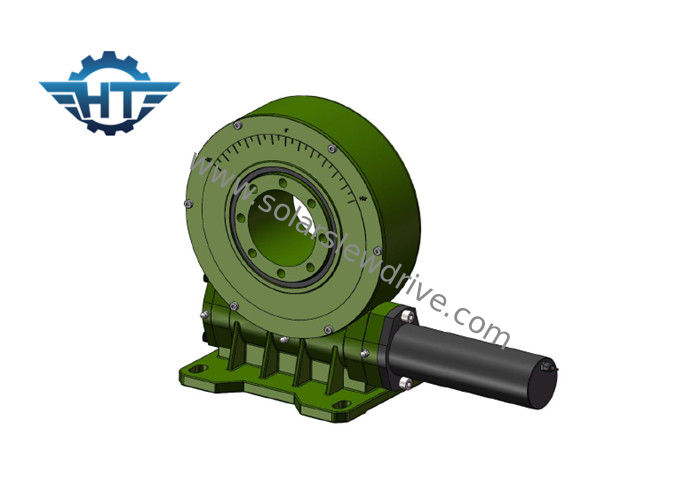

กล่องเกียร์ตัวหนอน VE9 พร้อมตัวเรือนสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยว
รายละเอียดสินค้า
การออกแบบแนวตั้งเป็นจุดสว่างที่ใหญ่ที่สุดของ Hangtuo แกว่งไดรฟ์การออกแบบแนวตั้งส่วนใหญ่ใช้สำหรับระบบติดตามแสงอาทิตย์โครงสร้างพิเศษช่วยลดความซับซ้อนของโครงสร้างที่ซับซ้อนของระบบติดตามแสงอาทิตย์แกนเดี่ยวช่วยลดต้นทุนของระบบทั้งหมดการออกแบบแนวตั้ง กำลังมีบทบาทในการแข่งขันมากขึ้นในตลาดเครื่องติดตามแสงอาทิตย์
| รุ่น: | VE9 | สถานที่กำเนิด | ฉางโจวประเทศจีน |
| ยี่ห้อ | HANGTUO | ชนิด | สิ่งที่ส่งมา |
| วัสดุ | 42CrMo, 50 ล้าน | แรงบิดออก | 2000 นิวตันเมตร |
| แรงบิดขณะโมเมนต์เอียง | 16 K Nm | โฮลดิ้งแรงบิด | 30.5 K Nm |
| คะแนนแกนคงที่ | 60 KN | คะแนนเรเดียลคงที่ | 130 KN |
| คะแนนแกนแบบไดนามิก | 30 KN | คะแนนเรเดียลแบบไดนามิก | 65 KN |
| อัตราทดเกียร์ | 37: 1 | อย่างมีประสิทธิภาพ | 40% |
การประยุกต์ใช้งาน
แอปพลิเคชันการแกว่งที่ใช้กันทั่วไปสำหรับไดรฟ์การแกว่งแบบสองแกนนั้นเป็นตัวติดตามแสงอาทิตย์แบบสองแกนเช่น heliostats และ photovoltaics เข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์ การใช้งานอื่น ๆ ได้แก่ การยกยานยนต์ตัวระบุตำแหน่งแขนหุ่นยนต์และอุปกรณ์เวที
ข้อมูลจำเพาะ Positioner แกนคู่ SDE
ลักษณะ
1. การออกแบบที่ปิดล้อมแนวตั้งพร้อมเอาต์พุตเดี่ยวหรือคู่
2. ใช้เฟืองตัวหนอนนาฬิกาทรายการติดต่อหลายฟันถ่ายโอนแรงบิดสูงเพื่อให้รับภาระได้มากขึ้น
พารามิเตอร์ของซีรีย์ VE
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
