สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | ตะวันออกเฉียงใต้ 7 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
อัตราทดเกียร์: | 57: 1 | ชนิด: | สิ่งที่ส่งมา |
---|---|---|---|
ใบสมัคร: | พลังงานแสงอาทิตย์ | คนขับรถ: | มอเตอร์ไฟฟ้า 12/24 VDC |
เกรด IP: | IP66 | สี: | ตามที่ขอ |
ประสิทธิภาพ: | 40% | วิธีการติดตั้ง: | แนวนอน |
แสงสูง: | กล่องเกียร์ไดรฟ์หนอนแหวนเกียร์หนอนแกว่ง,worm gear slewing ring |

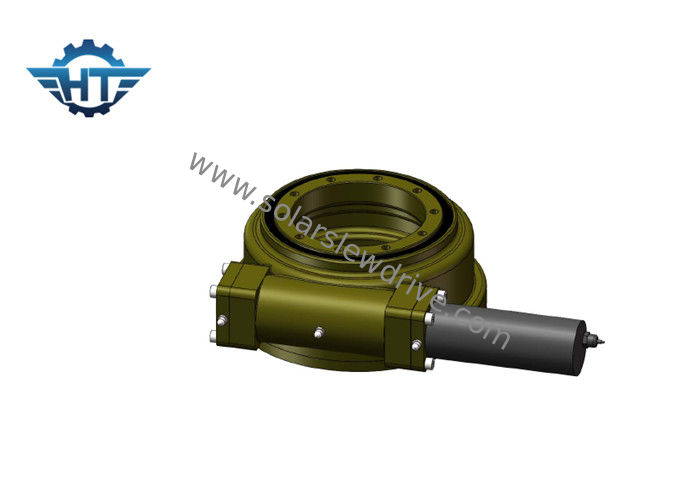

SE7 IP66 CE ได้รับการรับรอง Worm Gear Slew Drive พร้อมคุณสมบัติล็อคตัวเองสำหรับระบบติดตามแสงอาทิตย์
ลักษณะ
แกว่งไดรฟ์เป็นเกียร์ที่สามารถเก็บโหลดรัศมีและแนวแกนได้อย่างปลอดภัยเช่นเดียวกับการส่งแรงบิดสำหรับการหมุน การหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนพร้อมกัน Slewing ไดรฟ์ทำโดยการผลิตเกียร์แบริ่ง, ซีล, ที่อยู่อาศัย, มอเตอร์และส่วนประกอบเสริมอื่น ๆ และรวมไว้ในกล่องเกียร์สำเร็จรูป
Zero backlash slewing drive เป็นไดรฟ์ slewing แบบพิเศษที่มีเกียร์และตัวหนอนที่มีตาข่ายที่สมบูรณ์แบบและยังมีช่องว่างที่เหมาะสมของการหล่อลื่นและความร้อนในการใช้งาน
พารามิเตอร์ประสิทธิภาพของ SE series
แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โฮลดิ้งแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นิวตันเมตร | นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | ระดับ | ใช่ | กิโลกรัม | |||
1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
5" | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
ข้อได้เปรียบหลักของ SE slewing drive
1. หมุนได้ 360 องศา
2. การเชื่อมต่อของมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างเกียร์ สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. จาระบีถูกเติมเต็มก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างสมเหตุสมผล
6. เกียร์ล็อคตัวเอง; ดังนั้นจึงไม่จำเป็นต้องเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและราบรื่น
8. แรงบิดเอียงสูงเหมาะสำหรับการติดตั้งในแนวนอน
