จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE25 SE1 ~ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | SE1 ~ SE25 | อัตราทดเกียร์: | 31: 1 ~ 150: 1 |
|---|---|---|---|
| ใบสมัคร: | เครื่องติดตามแสงอาทิตย์ | สถานที่กำเนิด: | ฉางโจว, จีน |
| ไดร์เวอร์: | มอเตอร์เกียร์ 24VDC | ใบรับรอง: | ISO9001 / CE |
| 404 Not Found: | แกนเดี่ยว | ซ่อมบำรุง: | ฟรี |
| สี: | ตามที่ขอ | ฟันเฟือง: | 0.1 องศา |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

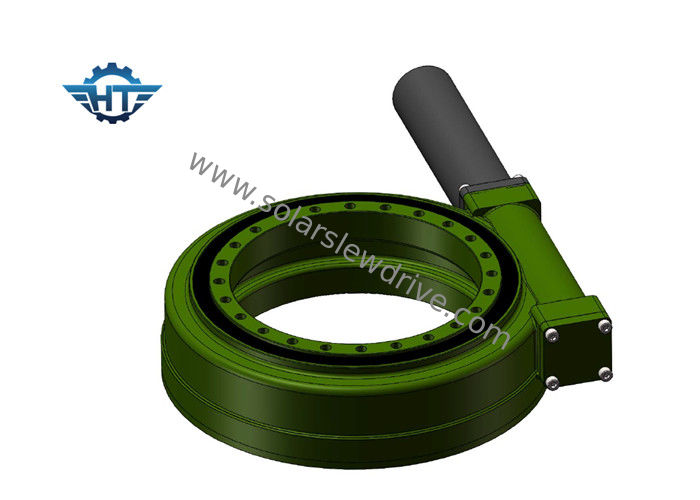

แกนเดี่ยว SE1 - SE25 Solar Tracker Slew Drive พร้อมมอเตอร์เกียร์ 24VDC สำหรับระบบติดตามแสงอาทิตย์
คำอธิบาย
Slewing ring หรือที่รู้จักในชื่อ slewing bearing หรือ turntable bearing เป็นตลับลูกปืนขนาดใหญ่ที่สามารถรับน้ำหนักในแนวแกน โหลดในแนวรัศมี และโมเมนต์เอียงได้เป็นที่รู้จักกันในนาม: “ข้อต่อเครื่องจักร” ซึ่งเป็นส่วนส่งกำลังของเครื่องจักรที่จำเป็น ระหว่างวัตถุทั้งสองที่จำเป็นต้องมีการเคลื่อนที่แบบหมุนสัมพัทธ์มีวงแหวนด้านในและด้านนอก ลูกกลิ้ง และส่วนประกอบอื่นๆ
หนึ่งสามารถพิจารณาไดรฟ์แกว่งเป็นกระปุกเพราะส่วนประกอบแกนเคลื่อนไหวคือแบริ่งแกว่งและเพลาหนอนนอกจากนี้ยังประกอบด้วยส่วนประกอบเสริม เช่น ซีล ตัวเรือน และมอเตอร์ในฐานะแหล่งพลังงาน slew motor มักจะเป็นมอเตอร์เกียร์ดาวเคราะห์ DC หรือมอเตอร์เกียร์ ACมอเตอร์ไฮดรอลิก AC ส่วนใหญ่จะใช้ในเครื่องจักรก่อสร้างเป็นระบบขับเคลื่อนกำลังเนื่องจากส่วนประกอบหลักคือตัวขับวงแหวนแกว่ง กระปุกเกียร์แกว่งจึงสามารถทนต่อแรงในแนวแกนและแนวรัศมีได้อย่างง่ายดายหลักการทำงานของไดรฟ์สังหาร: ตัวหนอนถูกขับเคลื่อนด้วยมอเตอร์ซึ่งขับเคลื่อนวงแหวนรอบนอกของวงแหวนหมุนให้หมุนวงแหวนรอบนอกส่งแรงบิดผ่านหน้าแปลนและวงแหวนด้านในของวงแหวนหมุนได้รับการแก้ไขในตัวเรือน
ไดรฟ์ Slewing มีการล็อคตัวเองแบบย้อนกลับเนื่องจากไดรฟ์เฟืองตัวหนอนที่มีลักษณะการล็อคตัวเองแบบย้อนกลับคุณลักษณะนี้ช่วยเพิ่มความเสถียรของการทำงานของโฮสต์และปัจจัยด้านความปลอดภัยอย่างมากเมื่อเทียบกับผลิตภัณฑ์สวิงแบบดั้งเดิม กล่องเกียร์แบบสวิงของไดรฟ์นั้นติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งมาก
ข้อดีของการแกว่งของไดรฟ์
1. เทคโนโลยีหนอนนาฬิกาทรายช่วยให้ฟันสัมผัสได้มากขึ้น แรงบิดสูงขึ้น
2. จัดหาโซลูชั่นที่ประหยัดและกะทัดรัดด้วยค่าบำรุงรักษาต่ำ
3. Slewing gear และเทคโนโลยีการชุบแข็งของรางน้ำช่วยเพิ่มอายุการใช้งานของไดรฟ์ slew
4. ส่วนประกอบกลไกการแกว่งทั้งหมดได้รับการทดสอบอย่างเข้มงวดและมีการประกันคุณภาพที่ดี
5. มีการออกแบบที่กำหนดเอง
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | ถือแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | นม | กิโลนิวตัน | กิโลนิวตัน | ระดับ | ใช่ | กิโลกรัม | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
แอปพลิเคชัน Slewing Drive
ไดรฟ์แกว่งเป็นผลิตภัณฑ์ควบคุมการเคลื่อนไหวที่สมบูรณ์แบบสำหรับการใช้งานที่ต้องการแรงบิดในการหมุน
Slew Drive For Solar: ได้รับการออกแบบในการหมุนแผงโซลาร์เซลล์โซลาร์เซลล์และปรับปรุงประสิทธิภาพการผลิตไฟฟ้ามีโซลูชันการติดตามแสงอาทิตย์แบบแกนเดี่ยวและแกนคู่ไดรฟ์แกว่ง Power Jack Motion สำหรับแอปพลิเคชันระบบติดตามพลังงานแสงอาทิตย์ ได้แก่ Solar Concentrator Solar Dish, CPV (โฟโตโวลตาอิกเข้มข้น), CSP (พลังงานแสงอาทิตย์เข้มข้น), รางพาราโบลาพลังงานแสงอาทิตย์, ตัวติดตาม PV
สำหรับเครื่องกำเนิดลม: ไดรฟ์แกว่งใช้เพื่อหมุนแท่นในกังหันลม
Slewing Drive for Construction Machinery Application: ใช้กันอย่างแพร่หลายในเครนรถบรรทุกติด, แท่นทำงานทางอากาศ, Dock Crane, Timber Grab
สำหรับตลาดอุตสาหกรรม: สายอัตโนมัติ/การประกอบ แขนหุ่นยนต์
สำหรับดาวเทียม: ไดรฟ์เลื่อนสามารถใช้สำหรับการสื่อสารในอวกาศและระบบกำหนดตำแหน่งทั่วโลกในจานดาวเทียม
