จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| อัตราทดเกียร์: | 31: 1 | แรงบิดออกปกติ: | 533 นิวตันเมตร |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว จีน | โฮลดิ้งแรงบิด: | 7000 นิวตันเมตร |
| แรงบิดเอียง: | 744 นิวตันเมตร | แรงบิดเอาท์พุทจัดอันดับ: | 0.065 รอบต่อนาที |
| การใช้งาน: | เครื่องติดตามแสงอาทิตย์ | ปกป้องคุณสมบัติ: | IP66 |
| แสงสูง: | กล่องเกียร์ไดรฟ์หนอนแหวนเกียร์หนอนแกว่ง,worm gear slewing ring |
||

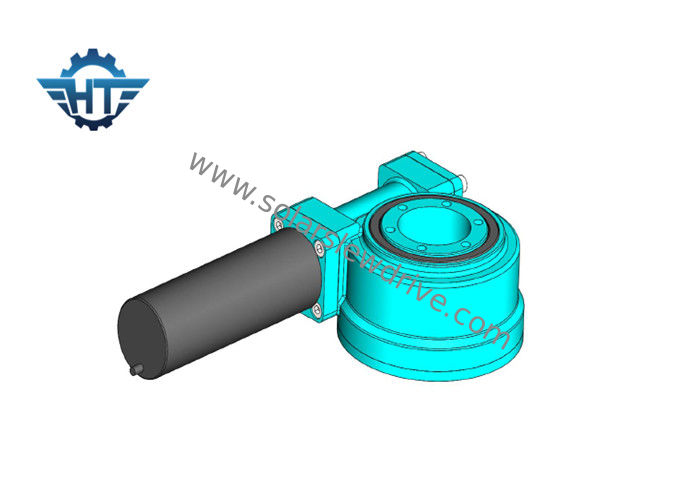

SE3 Worm Gear Slew Drive ตัวขับพลังงานแสงอาทิตย์ที่ถูกติดตาม Slew Drive พร้อมมอเตอร์เกียร์ 24VDC
ลักษณะ
SE slew ไดรฟ์ส่วนใหญ่จะใช้ในระบบติดตามแสงอาทิตย์เครื่องจักรก่อสร้าง
เนื่องจากการใช้งานที่หลากหลายทำให้ไดรฟ์ slewing มีหลากหลายรุ่นขนาดช่วงประสิทธิภาพและคุณสมบัติการติดตั้ง ไดรฟ์เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการแรงยึดโหลดและแรงบิดในการหมุนจากกล่องเกียร์เดียวกัน พวกเขายังสามารถสร้างด้วยการหมุนแกนคู่ (แกนหมุนในเวลาเดียวกัน) หรือด้วยไดรฟ์คู่ในแกนเดียวกัน (หนอนสองตัวขับเกียร์วงแหวนเดียวกันในแกนเดียว)
พารามิเตอร์ของไดรฟ์แกว่ง
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โฮลดิ้งแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | ระดับ | ใช่ | กิโลกรัม | |||
| 1" | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3" | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5" | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7" | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9" | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12" | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14" | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17" | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21" | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25" | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
หมายเหตุ
1. มอเตอร์ที่แตกต่างกัน (AC, DC, และไฮดรอลิก) สามารถออกแบบตามความต้องการของลูกค้า
2. เพลาตรงข้ามกับมอเตอร์สามารถเลือกให้เป็นหัวหกเหลี่ยมหรือไม่ใช่หัวหกเหลี่ยม
มอเตอร์กระแสตรง
1. ใช้โครงสร้างรองรับ Dual สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นมาก
2. วงล้ออาทิตย์และวงล้อดาวเคราะห์เชื่อมต่อกันด้วยเส้นโค้งซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. เราใช้ขดลวดเกียร์ที่ระยะอินพุทซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูง วงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราสามารถสร้างอัตราส่วนได้มากขึ้นและการออกแบบมีความยืดหยุ่น กล่องเกียร์และมอเตอร์จะอยู่ในตำแหน่งที่ตะเข็บด้วยสกรูในแนวแกนซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน
4. เราใช้ตัวยึดพินในล้อดาวเคราะห์เราใช้ตัวบดพินแทนการเลื่อนแบบบดเพื่อชีวิตของกระปุกเกียร์จะนานขึ้น
5. โครงสร้างรองรับคู่ การเจียระไนภายในในการเจาะของเฟืองดาวเคราะห์ทำให้รูเจาะด้านในน้อยกว่า 0.003 มม. ทำงานโดยหมุนแทนการเลื่อน การขูดผิวด้วยความแม่นยำของเฟือง HRC60 การใช้เทคโนโลยีเหล่านี้ทำให้มั่นใจได้ว่าการทำงานจะเงียบและเสถียรเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
ขนาด
