จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE3 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 100~1100/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| อัตราทดเกียร์: | 31: 1 | แรงบิดเอาต์พุตปกติ: | 533 นิวตันเมตร |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว, จีน | โฮลดิ้งแรงบิด: | 7000 นาโนเมตร |
| แรงบิดเอียง: | 744 นิวตันเมตร | แรงบิดเอาท์พุทจัดอันดับ: | 0.065 รอบต่อนาที |
| การใช้: | เครื่องติดตามแสงอาทิตย์ | ปกป้องคุณสมบัติ: | IP66 |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

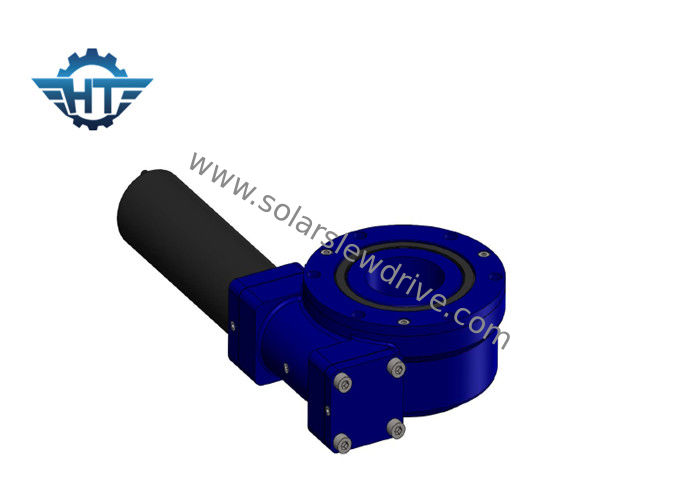

SE3 ตัวติดตามพลังงานแสงอาทิตย์แบบปิด Slew Drive พร้อมมอเตอร์เกียร์ดาวเคราะห์ 24VDC และเซ็นเซอร์ฮอลล์
คำอธิบาย
กระปุกเกียร์แบบเวิร์มไดรฟ์เหมาะสำหรับการใช้งานที่ต้องการการหมุนช้าด้วยการเคลื่อนที่แบบต่อเนื่องหรือแบบวัฏจักรที่สามารถจัดการกับโหลดที่รวมกันได้ผลิตภัณฑ์นี้มีขนาดมาตรฐานสำหรับการต่อมอเตอร์ไฟฟ้าหรือไฮดรอลิก รวมถึงการต่อทั้งระบบเข้ากับอุปกรณ์
เนื่องจากมีความกะทัดรัด ความแข็งแกร่งสูง และข้อดีอื่นๆ ที่กล่าวถึง ระบบขับเคลื่อนหนอนจึงถูกนำมาใช้ในอุปกรณ์ที่หลากหลาย เช่น แท่นประกอบแบบเคลื่อนย้ายได้ ระบบดาวเทียม เครนยกของแบบไฮดรอลิกบนยานพาหนะขนส่ง เครนสำหรับเดินทะเลขนาดเล็ก บันไดแบบหมุนได้ ในชุดล้อขนาดใหญ่ ผู้ขนส่งพอร์ทัลทางทะเล
ระบบขับเคลื่อนหนอนฆ่าเป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยวงแหวนแกว่ง แผ่นฐาน และตัวหนอนหน่วยนี้นำข้อดีของแหวนแกว่งและตัวหนอนมารวมกันเป็นหนึ่งเดียว
พารามิเตอร์ของไดรฟ์แกว่ง
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | ถือแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | นม | กิโลนิวตัน | กิโลนิวตัน | ระดับ | ใช่ | กิโลกรัม | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
หมายเหตุ
1. มอเตอร์ต่างๆ (AC, DC และ Hydraulic) สามารถออกแบบได้ตามความต้องการของลูกค้า
2. เพลาตรงข้ามกับมอเตอร์สามารถเลือกเป็นหัวหกเหลี่ยมหรือหัวหกเหลี่ยม
มอเตอร์กระแสตรง
1. ใช้โครงสร้างรองรับคู่สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นอย่างมาก
2. Sun wheel และ Planetary wheel เชื่อมต่อกันด้วย spline ซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. เราใช้เฟืองเกลียวที่สเตจอินพุทซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูง วงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราทำอัตราส่วนได้มากขึ้นและการออกแบบที่ยืดหยุ่น กระปุกเกียร์และมอเตอร์ติดตั้งโดยการยึดตะเข็บด้วยสกรูในแนวแกน ซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน
4. เราใช้ตัวยึดหมุดเกลียวในล้อดาวเคราะห์ เราใช้การเจียรด้วยหมุดกลิ้งแทนการเจียรแบบเลื่อน ดังนั้นอายุการใช้งานของกระปุกเกียร์จึงยาวนานขึ้นมาก
5. โครงสร้างรองรับคู่การเจียรภายในบนรูในของเฟืองดาวเคราะห์ทำให้ความกลมของรูในน้อยกว่า 0.003 มม. ทำงานโดยการกลิ้งแทนการเลื่อนการขูดผิวเฟืองที่แม่นยำของ HRC60 การนำเทคโนโลยีเหล่านี้มาใช้ทำให้มั่นใจได้ว่าการทำงานที่เงียบและมั่นคงเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมงwww
ขนาด
