สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE9 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | VE9" |
---|---|---|---|
อัตราทดเกียร์: | 61: 1 | แรงบิดจัดอันดับ: | 4300 นิวตันเมตร |
โฮลดิ้งแรงบิด: | 27200 นิวตันเมตร | แรงบิดเอียง: | 16000 Nm |
อย่างมีประสิทธิภาพ: | 40% | สแควร์เอาท์พุต: | 94*94 มม. |
แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |

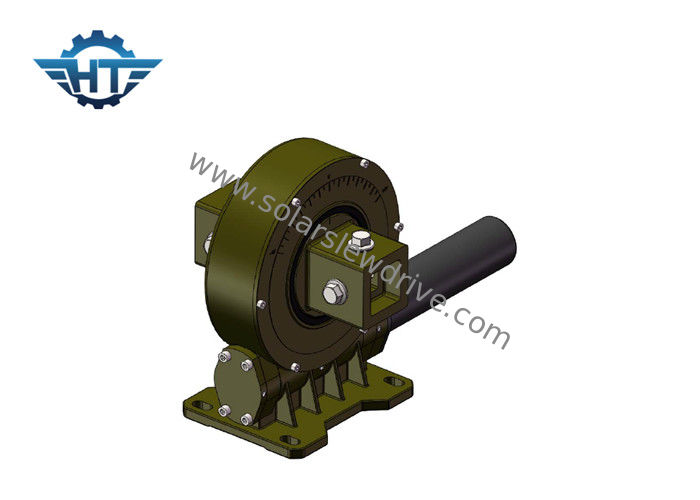

VE9 Inch Worm Gear Slew Drive พร้อมท่อสี่เหลี่ยมขนาด 94 × 94 MM สำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแบบแบน
คำอธิบาย
ไดรฟ์เหวี่ยงแนวตั้งขนาด 9 นิ้วอาจเป็นท่อสี่เหลี่ยมหรือเอาต์พุตหน้าแปลนท่อสี่เหลี่ยมปกติคือ 94 × 94 มม. และเรายังพัฒนาด้วยขนาดท่อ 110 × 110 มม. ซึ่งใช้ระบบติดตามแสงอาทิตย์แกนเดี่ยวแบบแบนขนาดสามารถปรับแต่งตามความต้องการพิเศษของลูกค้ามีเกรด IP สูงซึ่งสามารถปกป้องไดรฟ์จากสภาวะแวดล้อมต่างๆ เช่น ฝุ่น น้ำ ทราย และแม้กระทั่งน้ำ
เราผลิตขึ้นตามมาตรฐานที่จำเป็นสำหรับระบบ ISO9001นอกจากนี้เรายังผ่านการรับรอง CEไดรฟ์ฆ่ามีอายุการใช้งานยาวนานและได้รับการออกแบบมาเป็นเวลา 30 ปีโดยใช้อายุการใช้งาน
ข้อมูลทางเทคนิค
รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. แรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ฮาร์ดหยุดภายในในกรณีที่ระบบควบคุมซอฟต์แวร์ผิดพลาดing
3. ห่อหุ้มตัวหนอนไว้ด้านใน
4. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
5. ฟังก์ชั่นล็อคตัวเอง
6. เอาต์พุตท่อสี่เหลี่ยม 110*110 มม. หรือ 94*94 มม.
ถาม-ตอบ
1. ฉันจะเลือกได้อย่างไร?
โปรดระบุขนาดเส้นผ่านศูนย์กลางล้อ ความกว้าง แรงดัน กำลัง และความเร็วขณะไม่โหลดของมอเตอร์ที่ต้องการ
2. ฉันสามารถนำตัวอย่างเพื่อทดสอบคุณภาพและการตลาดล่วงหน้าได้หรือไม่?
แน่นอน ยินดีรับตัวอย่างเพื่อทดสอบคุณภาพและบริการของเรา
3. ค่าใช้จ่ายทั้งหมดสำหรับตัวอย่างคือเท่าไร?
ต้นทุนตัวอย่างทั้งหมด = ต้นทุนตัวอย่าง + ค่าขนส่ง
เราจะให้ค่าขนส่งที่ดีที่สุดแก่คุณหลังจากที่คุณเลือกมอเตอร์เกียร์ที่เหมาะสม
4. คุณจัดส่งตัวอย่างอย่างไร?
พิจารณาปริมาณตัวอย่างไม่ใหญ่ เราสนับสนุนตัวอย่างเรือโดย EMS, TNT หรือ Fedex
5. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
10 ชุดหลังจากยืนยันตัวอย่างแล้ว
6. เวลาในการจัดส่งของคุณคือเท่าไร?
สำหรับตัวอย่างมาตรฐาน: ภายใน 7 วัน;สำหรับการสั่งซื้อตามแบทช์: ภายใน 25 วัน
