จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE3" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 120~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | VE3" |
|---|---|---|---|
| อัตราทดเกียร์: | 31: 1 | อย่างมีประสิทธิภาพ: | 40% |
| สี: | RAL 9006 หรือตามที่ร้องขอ | ใบสมัคร: | ระบบติดตามดวงอาทิตย์ |
| สถานที่กำเนิด: | ฉางโจว จีน | คนขับรถ: | มอเตอร์ 24VDC |
| การประกัน: | 5 ~ 10 ปี | ใบรับรอง: | ISO9001, CE |
| ไซต์การติดตั้ง: | เปิดโล่งหลังคาเรียบ | ลักษณะการทำงาน: | ปลอดภัยติดตั้งอย่างรวดเร็วอายุการใช้งานยาวนาน |
| แสงสูง: | กล่องเกียร์ไดรฟ์หนอนแหวนเกียร์หนอนแกว่ง,worm gear slewing ring |
||

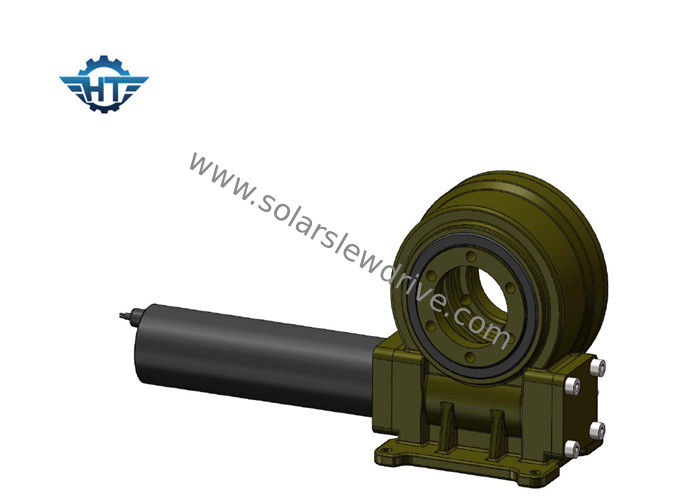

ไดรฟ์ Slew แกนเดี่ยวขนาดเล็ก 3 นิ้วพร้อมมอเตอร์เกียร์ 24VDC สำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยว
ไดรฟ์ slewing เป็นผลิตภัณฑ์รูปแบบใหม่ของ slewing ซึ่งมักจะเรียกว่าแหวน slewing ซึ่งมักจะประกอบด้วยหนอนแหวน slewing ตัวเรือนมอเตอร์และส่วนประกอบอื่น ๆ เนื่องจากส่วนประกอบหลักเป็นตลับลูกปืนที่แกว่งได้พวกมันจึงสามารถทนต่อแรงตามแนวแกนแรงในแนวรัศมีและช่วงเวลาการพลิกคว่ำ เปรียบเทียบกับผลิตภัณฑ์โรตารี่แบบดั้งเดิมไดรฟ์ slewing ใหม่ติดตั้งง่ายบำรุงรักษาง่ายและพื้นที่ติดตั้งในระดับที่มากขึ้น
พารามิเตอร์ประสิทธิภาพของซีรีย์ VE
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | โฮลดิ้งแรงบิด | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13 |
| 5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28 |
| 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35 |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51 |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61 |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 |
ไดรฟ์แกว่งที่แนะนำ
| ไดรฟ์ที่อยู่อาศัยล้อมรอบแกว่งไดรฟ์ | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| ที่อยู่อาศัยที่แม่นยำล้อมรอบไดรฟ์แกว่ง | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| ไดรฟ์เกียร์หนอนแกว่ง | WE1 | WE3 | WE5 | We7 | WE9 | |||
| ไดรฟ์แกว่งคู่แกน | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| ไดรฟ์แกว่งปิดแนวตั้ง | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
มอเตอร์กระแสตรง
1. ใช้โครงสร้างรองรับ Dual สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นมาก
2. วงล้ออาทิตย์และวงล้อดาวเคราะห์เชื่อมต่อกันด้วยเส้นโค้งซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. เราใช้ขดลวดเกียร์ที่ระยะอินพุทซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูง วงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราสามารถสร้างอัตราส่วนได้มากขึ้นและการออกแบบมีความยืดหยุ่น กล่องเกียร์และมอเตอร์จะอยู่ในตำแหน่งที่ตะเข็บด้วยสกรูในแนวแกนซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน
4. เราใช้ตัวยึดพินในล้อดาวเคราะห์เราใช้ตัวบดพินแทนการเลื่อนแบบบดเพื่อชีวิตของกระปุกเกียร์จะนานขึ้น
5. โครงสร้างรองรับคู่ การเจียระไนภายในในการเจาะของเฟืองดาวเคราะห์ทำให้รูเจาะด้านในน้อยกว่า 0.003 มม. ทำงานโดยหมุนแทนการเลื่อน การขูดผิวด้วยความแม่นยำของเฟือง HRC60 การใช้เทคโนโลยีเหล่านี้ทำให้มั่นใจได้ว่าการทำงานจะเงียบและเสถียรเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
