สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE7" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo, QT | แบบ: | SDE7" |
---|---|---|---|
อัตราทดเกียร์: | 57: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 2000 นิวตันเมตร |
โฮลดิ้งแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 7500 นิวตันเมตร |
อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
โหลดตามแนวแกน: | 34 kN | โหลดเรเดียล: | 58 kN |
แสงสูง: | มอเตอร์เกียร์ไฮดรอลิกแกว่ง,slewing gear |

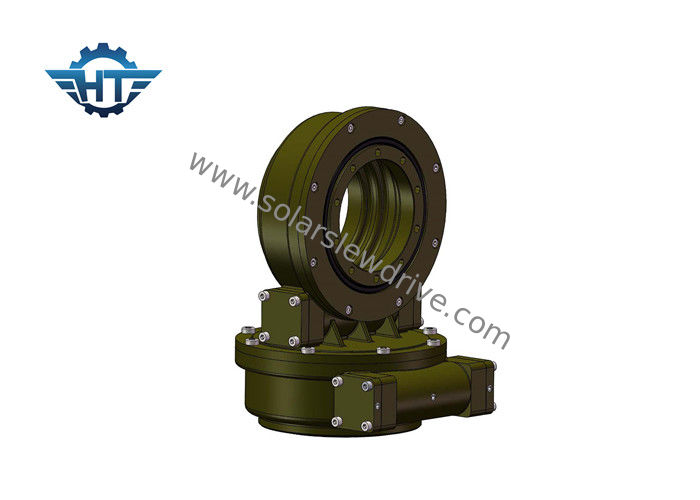

ไดรฟ์ Slew ไฟฟ้าแกนคู่แบบ SDE พร้อมมอเตอร์ 24V Dc สำหรับระบบติดตามแสงอาทิตย์
บทนำ
ไดรฟ์แกว่งสองแกนที่สมบูรณ์แบบสำหรับสถานการณ์ที่ต้องหมุนทั้งแนวตั้งและแนวนอน แอพพลิเคชั่นทั่วไปประกอบด้วยตัวติดตามแสงอาทิตย์แบบแกนคู่, จานดาวเทียมและเรดาร์, เครื่องจักรที่ต้องการการเคลื่อนที่ 360 องศาทั้งสองทิศทาง
คุณสมบัติ
1. แรงบิดยึดเกาะสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามดวงอาทิตย์
2 . ตัวหนอนห่อหุ้มภายใน
3 . ติดต่อหลายฟันเพื่อให้แน่ใจว่าภาระสูง
4 . ฟังก์ชั่นล็อคตัวเอง
กราฟประสิทธิภาพของ SDE
แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
มอเตอร์เกียร์ไฟฟ้า
ข้อมูลมอเตอร์ | ข้อมูลดาวเคราะห์ | ||
แรงดันไฟฟ้า | 24VDC | อัตราส่วน | 398: 1 |
จัดอันดับปัจจุบัน | 1.3A | แรงบิดออก | 43Nm |
ความเร็วที่กำหนด | 800Rpm | ความเร็วเอาต์พุต | 2Rpm |
ระดับการป้องกัน | IP55 / 65/66 | สัญญาณรบกวน | <60dB |
คำศัพท์ของพารามิเตอร์หลัก
Tilting Moment Torque : Torque คือโหลดคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดและศูนย์กลางของแบริ่งแกว่ง หากแรงบิดที่เกิดขึ้นจากโหลดและระยะทางมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนดไว้ไดร์ฟการแกว่งจะหยุดทำงาน
โหลดรัศมี: โหลดแนวตั้งไปยังแกนของแบริ่งการแกว่ง
โหลดตามแนวแกน: โหลดขนานกับแกนของตลับลูกปืนแกว่ง
โฮลดิ้งแรงบิด: มันเป็น แรงบิด ย้อนกลับเมื่อไดรฟ์หมุนกลับได้และชิ้นส่วนไม่เสียหายแรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดถือ
การล็อคตัวเอง: เมื่อทำการโหลดเท่านั้นระบบขับเคลื่อนแบบสวิงไม่สามารถหมุนกลับได้และเรียกว่าการล็อคตัวเอง
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL สีมาตรฐานของเราคือ RAL 9006
