สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE7" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE7 " |
---|---|---|---|
อัตราทดเกียร์: | 57: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 2000 นิวตันเมตร |
โฮลดิ้งแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
โหลดตามแนวแกน: | 34 kN | โหลดเรเดียล: | 58 kN |
แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |

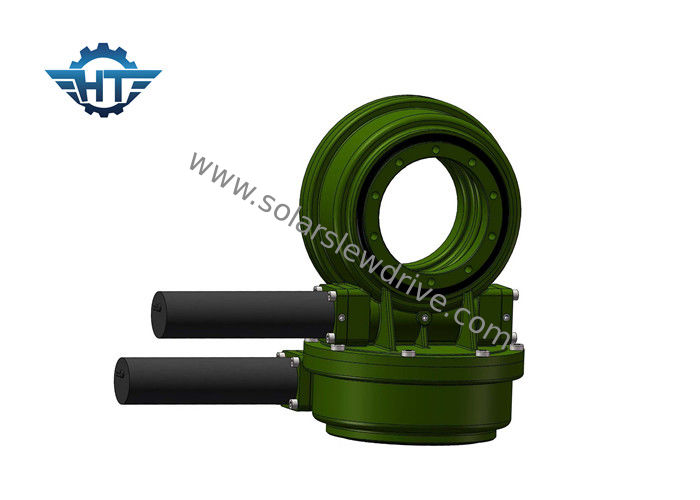

ไดรฟ์ Solar Slew แบบแกนคู่พร้อมมอเตอร์เกียร์ดาวเคราะห์สำหรับระบบติดตามพลังงานแสงอาทิตย์
คำอธิบาย
ไดรฟ์แกว่งของ Hangtuo ให้อัตราส่วนที่สูงในเฟืองเดียว ซึ่งปรับให้เหมาะสมสำหรับน้ำหนักและประสิทธิภาพแบริ่งและเฟืองถูกประกอบเข้าเป็นโครงเตี้ย ยึดตัวเองได้ และพร้อมติดตั้ง ทำให้ผลิตภัณฑ์สามารถตอบสนองต่อแรงในแนวแกนและแนวรัศมีทั้งหมด และทำให้เกิดโมเมนต์การเอียงที่เกิดขึ้นในการใช้งานที่ท้าทายที่สุดผลิตภัณฑ์ที่ปรับเปลี่ยนได้สูงเหล่านี้ยังมีคุณสมบัติต้านทานการกระแทกที่แข็งแกร่ง อายุการใช้งานยาวนาน การหมุนที่ราบรื่น การป้องกันตลับลูกปืน และตัวเลือกการซีลไดรฟ์ประโยชน์ทางเทคนิคทั้งหมด รวมกับมาตรฐานคุณภาพชั้นนำของอุตสาหกรรม ทำให้ผลิตภัณฑ์ Hangtuo เป็นตัวเลือกในอุดมคติสำหรับการใช้งานหนักที่มีความสำคัญต่อประสิทธิภาพการทำงาน
หลักการทำงานของ Slew Drive
ตัวหนอนถูกขับเคลื่อนด้วยมอเตอร์ซึ่งขับเคลื่อนวงแหวนรอบนอกของวงแหวนหมุนเพื่อหมุนวงแหวนรอบนอกจะส่งแรงบิดผ่านหน้าแปลนและวงแหวนด้านในของวงแหวนหมุนได้รับการแก้ไขในตัวเรือนไดรฟ์ Slewing มีการล็อคตัวเองแบบย้อนกลับเนื่องจากไดรฟ์เฟืองตัวหนอนที่มีคุณสมบัติการล็อคตัวเองแบบย้อนกลับ
แผนภูมิประสิทธิภาพของ SDE
รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 21กก. |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 32กก. |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 54กก. |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 88กก. |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 157 กก. |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 214กก. |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 315กก. |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 481กก. |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 682 กก. |
อภิธานศัพท์ของพารามิเตอร์หลัก
แรงบิดช่วงเวลาการเอียง: แรงบิดคือภาระคูณด้วยระยะห่างระหว่างตำแหน่งโหลดกับศูนย์กลางของตลับลูกปืนแกว่งหาก qorque ที่เกิดจากโหลดและระยะทางมากกว่าแรงบิดของโมเมนต์การเอียงที่กำหนด ตัวขับแกว่งจะพลิกกลับ
โหลดเรเดียล: โหลดแนวตั้งกับแกนของแบริ่งแกว่ง
โหลดตามแนวแกน: โหลดขนานกับแกนของแบริ่งแกว่ง
ถือแรงบิด:เป็นแรงบิดย้อนกลับ เมื่อไดรฟ์หมุนย้อนกลับและชิ้นส่วนไม่เสียหาย แรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดค้าง
ล็อคตัวเอง: เฉพาะเมื่อโหลดเท่านั้น ไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้ จึงเรียกว่าการล็อคตัวเอง
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
