จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE7 " |
|---|---|---|---|
| อัตราทดเกียร์: | 57: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 2000 นิวตันเมตร |
| โฮลดิ้งแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| โหลดตามแนวแกน: | 34 kN | โหลดเรเดียล: | 58 kN |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

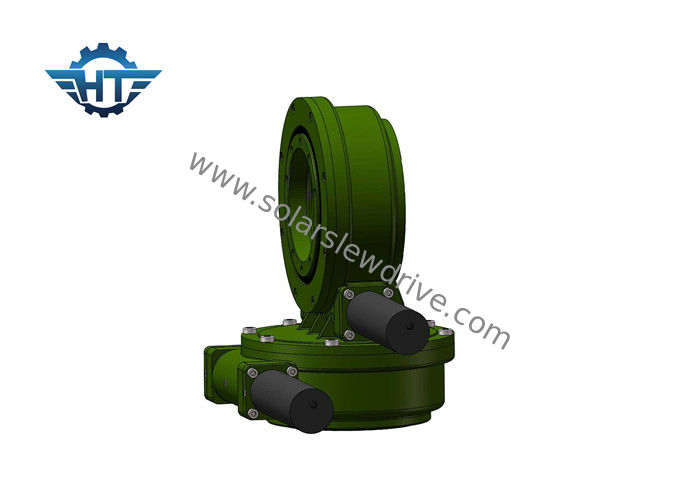

ตัวติดตามพลังงานแสงอาทิตย์แบบแกนคู่ Slew Drive พร้อมมอเตอร์เกียร์ดาวเคราะห์สำหรับระบบติดตามแสงอาทิตย์
บทนำ
ไดรฟ์ Slew สองแกนขนาด 7 นิ้ว SDE7 นั้นสมบูรณ์แบบสำหรับสถานการณ์ที่ต้องการการติดตามไปยังดวงอาทิตย์ตลอดเวลาตั้งแต่พระอาทิตย์ขึ้นจนถึงพระอาทิตย์ตกสามารถเพิ่มกำลังการผลิตพลังงานได้การใช้งานทั่วไปรวมถึงเครื่องติดตามแสงอาทิตย์แบบสองแกน มันสามารถนำไปใช้กับจานดาวเทียมและเรดาร์ เครื่องจักรที่ต้องเคลื่อนที่ 360 องศาทั้งสองทิศทาง
คุณสมบัติ
1. ห่อหุ้มตัวหนอนไว้ด้านใน
2. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
3. ฟังก์ชั่นล็อคตัวเอง
4. สามารถจับคู่กับมอเตอร์ชนิดต่างๆ ได้
เอกสารทางเทคนิค SDE
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | กิโลกรัม | ||||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 21กก. |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 32กก. |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 54กก. |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 88กก. |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 157 กก. |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 214กก. |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 315กก. |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 481กก. |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 682 กก. |
อภิธานศัพท์ของพารามิเตอร์หลัก
แรงบิดช่วงเวลาการเอียง: แรงบิดคือภาระคูณด้วยระยะห่างระหว่างตำแหน่งโหลดกับศูนย์กลางของตลับลูกปืนแกว่งหาก qorque ที่เกิดจากโหลดและระยะทางมากกว่าแรงบิดของโมเมนต์การเอียงที่กำหนด ตัวขับแกว่งจะพลิกกลับ
โหลดเรเดียล: โหลดแนวตั้งกับแกนของแบริ่งแกว่ง
โหลดตามแนวแกน: โหลดขนานกับแกนของแบริ่งแกว่ง
ถือแรงบิด:เป็นแรงบิดย้อนกลับ เมื่อไดรฟ์หมุนย้อนกลับและชิ้นส่วนไม่เสียหาย แรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดค้าง
ล็อคตัวเอง: เฉพาะเมื่อโหลดเท่านั้น ไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้ จึงเรียกว่าการล็อคตัวเอง
แอปพลิเคชัน
ไดรฟ์แกว่งสามารถใช้งานได้หลากหลายพื้นที่การใช้งานมีตั้งแต่รถขุดและเครน การทำเหมืองแบบ opencast และกังหันลม ไปจนถึงเสาอากาศการใช้งานด้านอื่นๆ ได้แก่ วิศวกรรมและระบบติดตามแสงอาทิตย์
