สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE7" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE7" |
---|---|---|---|
อัตราทดเกียร์: | 57: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 2000 นิวตันเมตร |
โฮลดิ้งแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 7500 นิวตันเมตร |
อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
โหลดตามแนวแกน: | 34 kN | โหลดเรเดียล: | 58 kN |
แสงสูง: | มอเตอร์เกียร์ไฮดรอลิกแกว่ง,slewing gear |

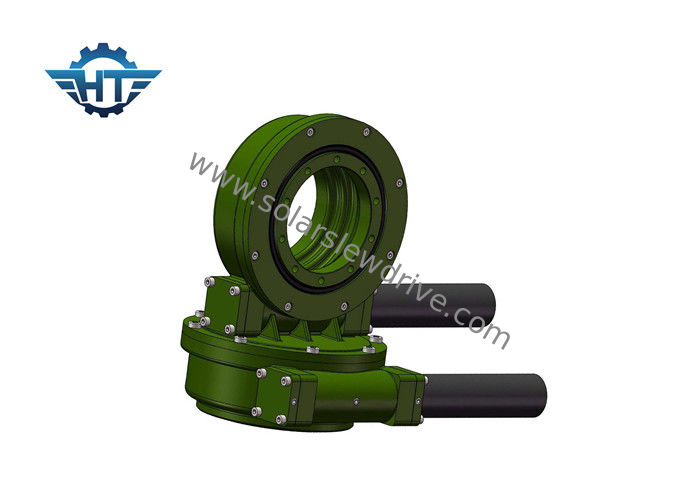

ไดรฟ์ Slew พลังงานแสงอาทิตย์แบบแกนคู่ SDE พร้อมมอเตอร์เกียร์ดาวเคราะห์อายุการใช้งานยาวนาน
บทนำ
SDE7 ไดรฟ์แบบเลื่อนสองแกนขนาด 7 นิ้วเหมาะสำหรับสถานการณ์ที่ต้องการติดตามดวงอาทิตย์ตลอดเวลาตั้งแต่พระอาทิตย์ขึ้นจนถึงพระอาทิตย์ตก มันสามารถเพิ่มกำลังการผลิตพลังงาน แอปพลิเคชันทั่วไปรวมถึงตัวติดตามแสงอาทิตย์แบบสองแกนมันยังสามารถนำไปใช้ในจานดาวเทียมและเรดาร์เครื่องที่ต้องเคลื่อนที่ 360 องศาทั้งสองทิศทาง
ประเภทของระบบติดตามดวงอาทิตย์แบบขับเคลื่อนไดรฟ์
1) ความชอบที่เหมาะสมได้รับการแก้ไข
ที่ละติจูดต่ำการเพิ่มขึ้นของการผลิตไฟฟ้าจะเกิดขึ้นน้อยที่สุดเนื่องจากความชอบที่เหมาะสมลดลง (เช่นใน 8 °, แทบจะไม่เพิ่มขึ้น); ที่ละติจูดสูงความโน้มเอียงที่เหมาะสมมีขนาดใหญ่และปริมาณไฟฟ้าที่ผลิตได้จะสูงขึ้นอย่างมีนัยสำคัญ (ตัวอย่างเช่นประมาณ 25% ที่ 50 °)
2) แกนเดี่ยวแบน
มันติดตามการเปลี่ยนแปลงของมุมตกกระทบภายในหนึ่งวันของดวงอาทิตย์และอัตราการเพิ่มขึ้นของการผลิตไฟฟ้าที่ละติจูดต่ำนั้นดีกว่าของละติจูดสูง โดยทั่วไปเชื่อว่าการติดตามแกนเดี่ยวแบบแบนเหมาะสำหรับการใช้ละติจูดน้อยกว่า 30 °
3) แกนเดี่ยวเฉียง
เหมาะสำหรับละติจูดสูง
4) การติดตามแกนคู่
วิธีนี้เป็นวิธีที่ชัดเจนที่สุดในการเพิ่มการผลิตไฟฟ้าเนื่องจากการติดตามการเปลี่ยนแปลงของมุมที่เกิดขึ้นของดวงอาทิตย์ภายในหนึ่งวันและภายในหนึ่งปี
5) แก้ไขปรับ
ประเภทนี้ขึ้นอยู่กับการเปลี่ยนแปลงของมุมตกกระทบภายในหนึ่งปีของดวงอาทิตย์เพื่อปรับความเอียงของตัวยึดดังนั้นจึงบรรลุการเพิ่มขึ้นของการสร้างพลังงาน
ความแตกต่างพื้นฐานที่สุดระหว่างวิธีการติดตั้งที่แตกต่างกันคือความแตกต่างในการผลิตพลังงานที่พวกเขานำมา แน่นอนว่าจะมีความแตกต่างในการลงทุนเริ่มต้นและค่าใช้จ่ายในการบำรุงรักษา
เหมาะสำหรับการใช้งานที่ต้องการแรงบิดสูงในบรรจุภัณฑ์ขนาดเล็กและเพลาส่งออกที่มีการจัดแนวโคแอกเชียล
ประสิทธิภาพทางเทคนิคของ SDE
แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL สีมาตรฐานของเราคือ RAL 9006
