จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | VE7" |
|---|---|---|---|
| อัตราทดเกียร์: | 57: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 1750Nm |
| โฮลดิ้งแรงบิด: | 13200Nm | แรงบิดเอียง: | 7000Nm |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

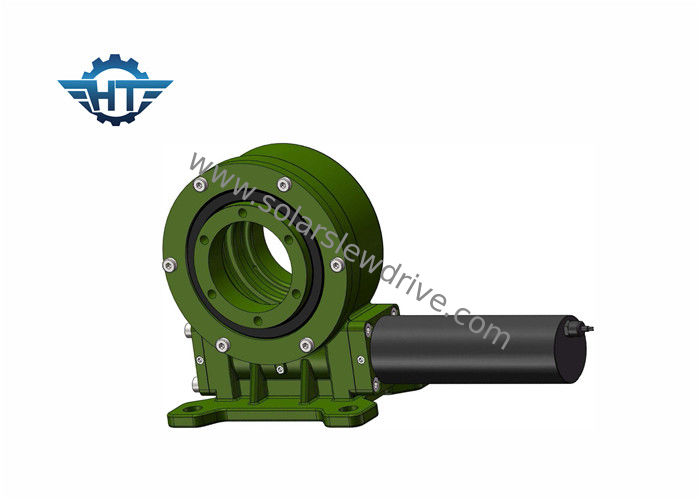

ไดรฟ์ Slew Gear Slew ซีรีย์แนวตั้งพร้อมมอเตอร์เกียร์ 24VDC สำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยว Single
คำอธิบาย
ไดรฟ์เลื่อนแบบติดตั้งในแนวตั้งได้รับการออกแบบมาโดยเฉพาะสำหรับระบบติดตามแสงอาทิตย์ที่ต้องการการติดตามแกนนอนการหมุนที่แม่นยำของตัวขับเหวี่ยงแนวตั้งช่วยให้กลไกติดตามได้อย่างสมบูรณ์แบบไดรฟ์วงแหวนแกว่งแนวตั้งชนิดนี้ผลิตขึ้นโดยใช้เทคโนโลยีล่าสุดซึ่งรวมกลไกนาฬิกาทราย
ข้อดี
1. แรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ช่วงการหมุน 360 องศา
3. ห่อหุ้มตัวหนอนไว้ด้านใน
4. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
5. ฟังก์ชั่นล็อคตัวเอง
ข้อมูลทางเทคนิคของ VE Slewing Drive
| รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13กก. |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18กก. |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28กก. |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35กก. |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51กก. |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61กก. |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก. |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก. |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กก. |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
แรงบิดขณะเอียง:แรงบิดนี้เป็นภาระแรงโน้มถ่วงคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดกับศูนย์กลางของตลับลูกปืนแกว่งหากแรงบิดจริงมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนด ตัวขับแกว่งจะถูกพลิกกลับ
โหลดเรเดียล: โหลดแนวตั้งกับแกนของแบริ่งแกว่ง
โหลดตามแนวแกน: โหลดขนานกับแกนของแบริ่งแกว่ง
ถือแรงบิด: เป็นแรงบิดย้อนกลับ เมื่อไดรฟ์หมุนกลับด้าน และชิ้นส่วนไม่เสียหาย แรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดยึด จะถูกมองว่าเป็นแรงบิดหัก
ล็อคตัวเอง: เฉพาะเมื่อมีโหลดเท่านั้น ไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้ จึงเรียกว่าการล็อคตัวเอง
