จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | VE7" |
|---|---|---|---|
| อัตราทดเกียร์: | 57: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 1750Nm |
| โฮลดิ้งแรงบิด: | 13200Nm | แรงบิดเอียง: | 7000Nm |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| เน้น: | แหวนเกียร์หนอนเกียร์มอเตอร์เกียร์หนอน,worm gear motor |
||

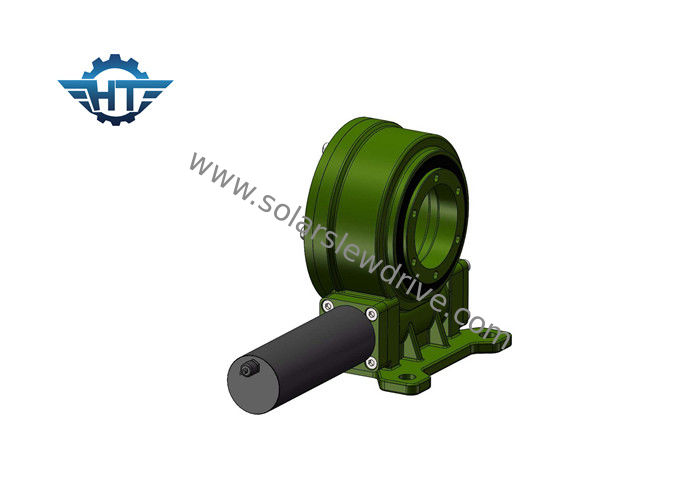

เกียร์หนอนแนวตั้งถูกขับด้วยมอเตอร์เกียร์ดาวเคราะห์ 24VDC สำหรับเครื่องมือติดตามแสงอาทิตย์
ลักษณะ
ไดรฟ์แบบแนวนอนแกนเดี่ยวถูกติดตั้งในแนวตั้งโดยได้รับการออกแบบมาเป็นพิเศษสำหรับระบบติดตามดวงอาทิตย์แบบแกนเดี่ยวแบนที่ต้องติดตามดวงอาทิตย์สำหรับตะวันออกถึงตะวันตก การหมุนที่แม่นยำของไดรฟ์แบบเลื่อนตามแนวตั้งช่วยให้กลไกในการติดตามอย่างสมบูรณ์แบบ ไดรฟ์แกว่งแนวตั้งชนิดนี้ผลิตขึ้นโดยใช้เทคโนโลยีล่าสุดซึ่งรวมเอากลไกนาฬิกาทราย
ข้อดี
1. แรงบิดยึดเกาะสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามดวงอาทิตย์
2. 360 องศาการหมุนช่วง
3. ห่อหุ้มหนอนไดรฟ์ไว้ข้างใน
4. ติดต่อหลายฟันเพื่อให้แน่ใจว่าโหลดสูง
5. ฟังก์ชั่นล็อคตัวเอง
ข้อมูลทางเทคนิค
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | โฮลดิ้งแรงบิด | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13kg |
| 5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18kg |
| 7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28kg |
| 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61kg |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กิโลกรัม |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กิโลกรัม |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL สีมาตรฐานของเราคือ RAL 9006
Tilting Moment Torque: แรงบิดนี้คือแรงโน้มถ่วงที่คูณด้วยระยะห่างระหว่างตำแหน่งของโหลดและศูนย์กลางของแบริ่งแกว่ง หากแรงบิดที่เกิดขึ้นจริงมีค่ามากกว่าแรงบิดโมเมนต์ที่ได้รับการจัดอันดับการขับเคลื่อนแบบแกว่งจะถูกคว่ำ
โหลดเรเดียล: โหลดแนวตั้งถึงแกนของแบริ่งแกว่ง
โหลดตามแนวแกน: โหลดขนานกับแกนของตลับลูกปืนแกว่ง
โฮลดิ้งแรงบิด: มันเป็น แรงบิด ย้อนกลับเมื่อไดรฟ์หมุนกลับได้และชิ้นส่วนไม่เสียหายแรงบิดสูงสุดที่ประสบความสำเร็จเรียกว่าโฮลดิ้งแรงบิดก็จะเห็นว่าเป็นแรงบิดหัก
ล็อคตัวเอง: เฉพาะเมื่อมีการโหลดไดรฟ์แกว่งไม่สามารถย้อนกลับหมุนและเรียกว่าล็อคตัวเอง
