IP66 เกรด SDE7 ซองเฟืองตัวหนอนนาฬิกาทรายไดรฟ์สำหรับพลังงานแสงอาทิตย์เข้มข้น

IP66 เกรด SDE7 ซองเฟืองตัวหนอนนาฬิกาทรายไดรฟ์สำหรับพลังงานแสงอาทิตย์เข้มข้น

  • IP66 เกรด SDE7 ซองเฟืองตัวหนอนนาฬิกาทรายไดรฟ์สำหรับพลังงานแสงอาทิตย์เข้มข้น
  • IP66 เกรด SDE7 ซองเฟืองตัวหนอนนาฬิกาทรายไดรฟ์สำหรับพลังงานแสงอาทิตย์เข้มข้น
IP66 เกรด SDE7 ซองเฟืองตัวหนอนนาฬิกาทรายไดรฟ์สำหรับพลังงานแสงอาทิตย์เข้มข้น
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: SDE7"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 398~456/ pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: 50 ล้าน, 42CrMo แบบ: SDE7"
อัตราทดเกียร์: 57: 1 แรงบิดเอาท์พุทจัดอันดับ: 2000 นิวตันเมตร
โฮลดิ้งแรงบิด: 13500 นิวตันเมตร แรงบิดเอียง: 13200 นิวตันเมตร
อย่างมีประสิทธิภาพ: 40% สีมาตรฐาน: RAL 9006
แสงสูง:

แหวนเกียร์หนอนเกียร์มอเตอร์เกียร์หนอน

,

worm gear motor

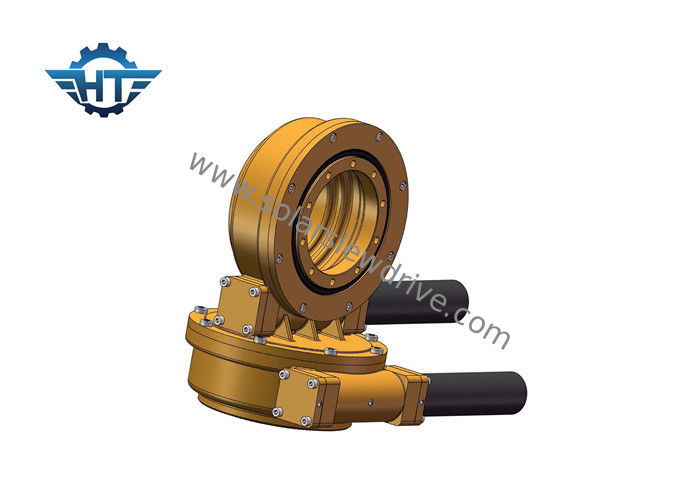

IP66 ซองหนอนนาฬิกาทรายเกียร์แบบไดรฟ์สองแกนสำหรับหอกระจกพลังงานแสงอาทิตย์เข้มข้น

ลักษณะ

หลักการสร้างพลังงานความร้อนแบบทาวเวอร์

แสงแดดที่ถูกดูดซับนั้นจะอยู่ที่ด้านบนสุดของหอคอยและเทคโนโลยีการสร้างพลังงานแสงอาทิตย์ที่ให้ความร้อนแก่ตัวกลางการถ่ายเทความร้อนเพื่อผลิตกระแสไฟฟ้าไม่จำเป็นต้องมีระบบส่งผ่านท่อส่งลดความสูญเสียความร้อนมีประสิทธิภาพของระบบสูง ความร้อน สื่อการทำงานของหอคอยอาจเป็นอากาศน้ำหรือไอน้ำเกลือหลอมเหลวและสิ่งที่คล้ายกัน

Slew Drives นำไปใช้ใน Tower CSP

ชื่อผลิตภัณฑ์ SDE7 Slewing drive พร้อมมอเตอร์เกียร์ 43Nm 24Vdc
แรงบิดออก 980 นิวตันเมตร; 723 ฟุต
แรงบิดสูงสุด พ.ศ. 2481 นิวตัน; 1429 ft.lbs
แรงบิดขณะโมเมนต์เอียง 7000 นิวตันเมตร 5163 ft.lbs
โฮลดิ้งแรงบิด 13200 นิวตันเมตร; 9736 ft.lbs
คะแนนแกนคงที่ 133.20 kN; 29943 ปอนด์
คะแนนเรเดียลคงที่ 53 kN; 11977 ปอนด์
คะแนนตามแนวแกนแบบไดนามิก 31.90 kN; 7171 ปอนด์
คะแนนเรเดียลแบบไดนามิก 27.91 kN; 6274 ปอนด์
มอเตอร์ทางเลือก มอเตอร์ AC 380V / 220V สเต็ปเปอร์มอเตอร์; มอเตอร์ไร้แปรงถ่าน
รูปแบบผลิตภัณฑ์ แกนคู่; แกนเดี่ยว; CPV / HCPV; จานแสงอาทิตย์ Parabolic; โซล่าทาวเวอร์
คุณสมบัติการใช้งาน ระบบติดตามดวงอาทิตย์แมชชีนอุตสาหกรรม

ไดรฟ์ Slewing เหมาะอย่างยิ่งสำหรับสถานการณ์ที่ต้องใช้แรงยึดโหลดและแรงบิดในการหมุนจากกระปุกเกียร์เดียวกัน การใช้งานทั่วไปรวมถึงตัวติดตามแสงอาทิตย์กังหันลมจานดาวเทียมและเรดาร์รถเครนรถบรรทุกลิฟท์คนอุปกรณ์ยูทิลิตี้สิ่งที่แนบมากับอุปกรณ์ไฮดรอลิกอุปกรณ์เครื่องมือน้ำมันน้ำมันเครื่องยางรถพ่วงขุด Derricks และลิฟท์ยานยนต์

ตารางแสดงประสิทธิภาพ

แบบ อัตราส่วน แรงบิดเอาท์พุทจัดอันดับ แรงบิดเอียง โหลดตามแนวแกน โหลดเรเดียล โฮลดิ้งแรงบิด อย่างมีประสิทธิภาพ ความแม่นยำ ล็อคตัวเอง น้ำหนัก
นิวตันเมตร นิวตันเมตร กิโลนิวตัน กิโลนิวตัน นิวตันเมตร ระดับ ใช่ กิโลกรัม
3" 31: 1 300 1500 3.6 15 7000 40% ≤0.1 ใช่ 21kg
5" 37: 1 650 5000 16 27 9200 40% ≤0.1 ใช่ 32kg
7" 57: 1 1750 7000 34 58 13200 40% ≤0.1 ใช่ 54kg
9" 61: 1 4300 16000 60 130 27200 40% ≤0.1 ใช่ 88kg
12" 78: 1 5600 25000 77 190 40560 40% ≤0.1 ใช่ 157 กก
14" 85: 1 6750 48000 110 230 44200 40% ≤0.1 ใช่ 214kg
17" 102: 1 9460 67000 142 390 53040 40% ≤0.1 ใช่ 315kg
21" 125: 1 16000 89000 337 640 65000 40% ≤0.1 ใช่ 481kg
25" 150: 1 21450 112000 476 950 89000 40% ≤0.1 ใช่ 682 กิโลกรัม

คุณสมบัติ

1. แรงบิดยึดเกาะสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามดวงอาทิตย์

2 . ตัวหนอนห่อหุ้มภายใน

3 . ติดต่อหลายฟันเพื่อให้แน่ใจว่าภาระสูง

4 . ฟังก์ชั่นล็อคตัวเอง

applicatons

บริการที่กำหนดเอง


1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL สีมาตรฐานของเราคือ RAL 9006
