จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 398~456/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE7" |
|---|---|---|---|
| ชื่อ: | ไดรฟ์สองแกนสังหาร | แรงบิดเอาท์พุทจัดอันดับ: | 2000 นิวตันเมตร |
| โฮลดิ้งแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
| อย่างมีประสิทธิภาพ: | สีมาตรฐาน: | RAL 9006 | |
| แสงสูง: | ไดรฟ์แหวนแกว่ง,มอเตอร์ไดรฟ์หนอน |
||

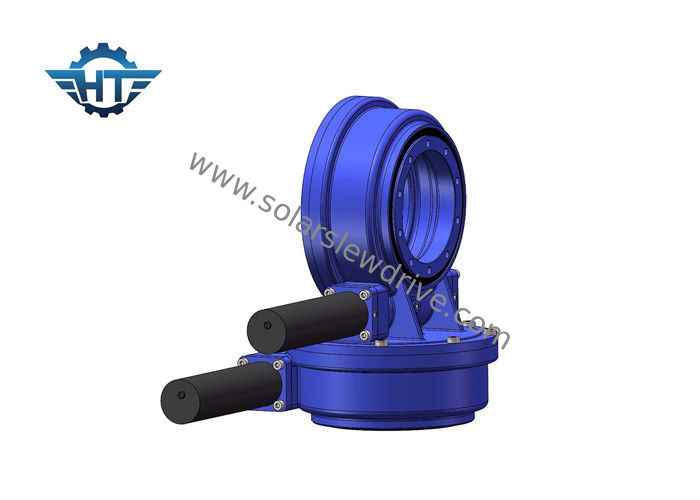

หนอนนาฬิกาทราย IP66 แกนคู่เลื่อนไดรฟ์สำหรับพลังงานความร้อนจากแสงอาทิตย์และกระจกโค้ง
ลักษณะ
ระบบความร้อนทะยานโดยทั่วไปมีสี่ประเภท:
โดยทั่วไปการผลิตพลังงานความร้อนจากแสงอาทิตย์มีสี่ประเภทดังต่อไปนี้: ราง, ทาวเวอร์, จาน (ดิสก์) และเฟรส
รางน้ำ
ระบบผลิตพลังงานความร้อนจากแสงอาทิตย์แบบรางน้ำเรียกว่าระบบผลิตพลังงานความร้อนจากแสงอาทิตย์แบบกระจกโค้งราง ตัวสะสมพาราโบลาที่เน้นประเภทรางน้ำจะถูกจัดเรียงเป็นอนุกรมและขนานทำความร้อนกับสื่อกลางในการทำงานสร้างไอน้ำร้อนยวดยิ่งและขับเครื่องกำเนิดไอน้ำกังหันไอน้ำเพื่อผลิตกระแสไฟฟ้า
หอคอย
ในปี 1973 การระบาดของวิกฤตน้ำมันทั่วโลกกระตุ้นให้เกิดการวิจัยและพัฒนาเทคโนโลยีพลังงานแสงอาทิตย์ เมื่อเทียบกับเซลล์แสงอาทิตย์ราคาสูงและมีประสิทธิภาพต่ำ ประสิทธิภาพของการผลิตพลังงานความร้อนจากพลังงานแสงอาทิตย์ค่อนข้างสูงและเทคโนโลยียังค่อนข้างครบกำหนด
จาน
ระบบผลิตพลังงานความร้อนจากพลังงานแสงอาทิตย์ชนิดแผ่น (เรียกอีกอย่างว่าจาน) เป็นระบบพลังงานแสงอาทิตย์เครื่องแรกของโลก มันประกอบด้วยกระจกโค้งเป็นรูปโค้งที่ประกอบด้วยหลายกระจก มันได้รับโฟกัสของพาราโบลาและสื่อการถ่ายเทความร้อนในตัวรับความร้อน ขับเครื่องยนต์เพื่อผลิตกระแสไฟฟ้าที่ประมาณ 750 ℃
เฟรส
หลักการทำงานคล้ายกับการสร้างพลังงานความร้อนจากไฟประเภทความร้อนใต้ผิวรางยกเว้นคอนเดนเซอร์โครงสร้างเฟรสใช้แทนกระจก ทำให้ราคาค่อนข้างถูก แต่ประสิทธิภาพลดลงตามลําดับ
เนื่องจากระบบดังกล่าวมีความเข้มข้นเพียงไม่กี่ครั้งคุณภาพของไอน้ำร้อนจึงไม่สูงนักดังนั้นประสิทธิภาพการผลิตไฟฟ้าต่อปีของทั้งระบบจะสูงถึงประมาณ 10% เท่านั้น แต่เนื่องจากโครงสร้างที่เรียบง่ายของระบบและการใช้สื่อการถ่ายเทความร้อนโดยตรงเพื่อสร้างไอน้ำค่าใช้จ่ายในการก่อสร้างและการบำรุงรักษาก็ค่อนข้างต่ำ
Slew Drives นำไปใช้ใน Tower CSP
| ชื่อผลิตภัณฑ์ | SDE7 Slewing drive พร้อมมอเตอร์เกียร์ 43Nm 24Vdc |
| แรงบิดออก | 980 นิวตันเมตร; 723 ฟุต |
| แรงบิดสูงสุด | พ.ศ. 2481 นิวตัน; 1429 ft.lbs |
| แรงบิดขณะโมเมนต์เอียง | 7000 นิวตันเมตร 5163 ft.lbs |
| โฮลดิ้งแรงบิด | 13200 นิวตันเมตร; 9736 ft.lbs |
| คะแนนแกนคงที่ | 133.20 kN; 29943 ปอนด์ |
| คะแนนเรเดียลคงที่ | 53 kN; 11977 ปอนด์ |
| คะแนนตามแนวแกนแบบไดนามิก | 31.90 kN; 7171 ปอนด์ |
| คะแนนเรเดียลแบบไดนามิก | 27.91 kN; 6274 ปอนด์ |
| มอเตอร์ทางเลือก | มอเตอร์ AC 380V / 220V สเต็ปเปอร์มอเตอร์; มอเตอร์ไร้แปรงถ่าน |
| รูปแบบผลิตภัณฑ์ | แกนคู่; แกนเดี่ยว; CPV / HCPV; จานแสงอาทิตย์ Parabolic; โซล่าทาวเวอร์ |
| คุณสมบัติการใช้งาน | ระบบติดตามดวงอาทิตย์แมชชีนอุตสาหกรรม |
ตารางแสดงประสิทธิภาพ
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | โฮลดิ้งแรงบิด | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 21kg |
| 5" | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 32kg |
| 7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 54kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 88kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 157 กก |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 214kg |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 315kg |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 481kg |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 682 กิโลกรัม |
คุณสมบัติ
1. แรงบิดยึดเกาะสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามดวงอาทิตย์
2 . ตัวหนอนห่อหุ้มภายใน
3 . ติดต่อหลายฟันเพื่อให้แน่ใจว่าภาระสูง
4 . ฟังก์ชั่นล็อคตัวเอง
applicatons
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL สีมาตรฐานของเราคือ RAL 9006
ผู้ติดต่อ: Jessie
โทร: +86 18800586965
