จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 398~456/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | <html> <head> <meta name="robots" content="noarchive" /> <meta name="googlebot" content="nosnippe |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE7 " |
|---|---|---|---|
| อัตราทดเกียร์: | 57: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 2000 นิวตันเมตร |
| โฮลดิ้งแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

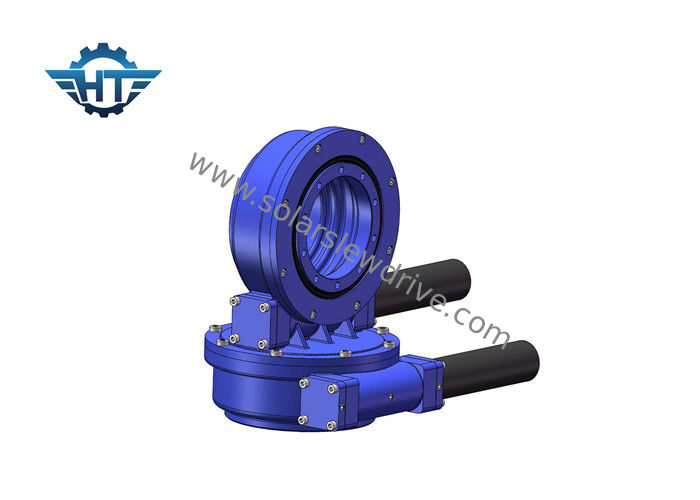

SDE7 Slew Drive พร้อมมอเตอร์เกียร์ 12V สำหรับพลังงานความร้อนจากแสงอาทิตย์และกระจกพาราโบลา
คำอธิบาย
ไดรฟ์หมุนแกนคู่เป็นโซลูชั่นที่สมบูรณ์แบบในแอปพลิเคชัน CSP
CSP พลังงานแสงอาทิตย์เข้มข้น มี 4 ประเภท คือ
โดยทั่วไป การผลิตพลังงานความร้อนจากแสงอาทิตย์มีสี่ประเภทดังต่อไปนี้: รางน้ำ ทาวเวอร์ จาน (ดิสก์) และเฟรสเนล
รางน้ำ
ระบบผลิตไฟฟ้าพลังงานความร้อนจากแสงอาทิตย์แบบรางน้ำเรียกว่าระบบผลิตไฟฟ้าพลังงานความร้อนจากแสงอาทิตย์แบบกระจกพาราโบลาตัวสะสมพาราโบลาแบบเข้มข้นชนิดรางน้ำถูกจัดเรียงเป็นอนุกรมและขนานกัน ให้ความร้อนแก่สื่อทำงาน สร้างไอน้ำร้อนยวดยิ่ง และขับเคลื่อนเครื่องกำเนิดกังหันไอน้ำที่ตั้งไว้เพื่อผลิตกระแสไฟฟ้า
ทาวเวอร์
ในปี พ.ศ. 2516 การระบาดของวิกฤตการณ์น้ำมันทั่วโลกได้กระตุ้นการวิจัยและพัฒนาเทคโนโลยีพลังงานแสงอาทิตย์เมื่อเทียบกับโซลาร์เซลล์แล้ว ราคาสูงและประสิทธิภาพต่ำประสิทธิภาพของการผลิตพลังงานความร้อนจากแสงอาทิตย์ค่อนข้างสูงและเทคโนโลยีนี้ค่อนข้างสมบูรณ์
จาน
ระบบผลิตไฟฟ้าพลังงานความร้อนจากแสงอาทิตย์แบบแผ่นดิสก์ (หรือที่เรียกว่าจาน) เป็นระบบพลังงานแสงอาทิตย์ระบบแรกของโลกประกอบด้วยกระจกพาราโบลาที่ประกอบด้วยกระจกหลายบานจะรับโฟกัสของพาราโบลาและสื่อการถ่ายเทความร้อนในตัวรับจะถูกทำให้ร้อนขับเคลื่อนเครื่องยนต์เพื่อผลิตกระแสไฟฟ้าที่อุณหภูมิประมาณ 750 องศาเซลเซียส
Fresnel
หลักการทำงานคล้ายกับการสร้างพลังงานความร้อนจากแสงอาทิตย์แบบรางน้ำ ยกเว้นว่าจะใช้คอนเดนเซอร์โครงสร้าง Fresnel แทนกระจกเงาทำให้มีราคาไม่แพงนัก แต่ประสิทธิภาพก็ลดลงตามลำดับ
เนื่องจากระบบดังกล่าวมีความเข้มข้นเพียงไม่กี่เท่า คุณภาพของไอน้ำร้อนจึงไม่สูง ดังนั้นประสิทธิภาพการผลิตไฟฟ้าประจำปีของทั้งระบบจะถึงประมาณ 10% เท่านั้นแต่เนื่องจากโครงสร้างที่เรียบง่ายของระบบและการใช้สื่อถ่ายเทความร้อนโดยตรงในการผลิตไอน้ำ ค่าใช้จ่ายในการก่อสร้างและบำรุงรักษาจึงค่อนข้างต่ำ
ไดรฟ์ Slew ที่ใช้ใน Tower CSP
| ชื่อผลิตภัณฑ์ | SDE7 ไดรฟ์แกว่งพร้อมมอเตอร์เกียร์ 43Nm 24Vdcm |
| แรงบิดเอาต์พุต | 980 นิวตันเมตร ;723 ft.lbs |
| แรงบิดเอาต์พุตสูงสุด | 2481 นิวตันเมตร;1429 ft.lbs |
| แรงบิดช่วงเวลาการเอียง | 7000 นิวตันเมตร;5163 ft.lbs |
| ถือแรงบิด | 13200 นิวตันเมตร ;9736 ft.lbs |
| คะแนนแกนคงที่ | 133.20 กิโลนิวตัน ;29943 ปอนด์ |
| เรตติ้งเรเดียลคงที่ St | 53 กิโลนิวตัน ;11977 ปอนด์ |
| การจัดระดับแกนแบบไดนามิก Dynamic | 31.90 กิโลนิวตัน ;7171 ปอนด์ |
| เรตติ้งเรเดียลแบบไดนามิก | 27.91 กิโลนิวตัน ;6274 ปอนด์ |
| ทางเลือกของมอเตอร์ | มอเตอร์ไฟฟ้ากระแสสลับ 380V/220V ;สเต็ปเปอร์มอเตอร์ ;มอเตอร์ไร้แปรงถ่าน |
| รูปแบบผลิตภัณฑ์ | แกนคู่;แกนเดี่ยว;CPV/HCPV;จานพลังงานแสงอาทิตย์;พาราโบลา;โซลาร์ทาวเวอร์ |
| คุณสมบัติการสมัคร | ระบบติดตามแสงอาทิตย์, เครื่องจักรอุตสาหกรรม |
ตารางประสิทธิภาพของ SDE Slewing Drive
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
คุณสมบัติ
1. แรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2.ห่อหุ้มตัวหนอนไว้ด้านใน
3.การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
4.ฟังก์ชั่นล็อคตัวเอง
ใบสมัคร
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
