จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 398~456/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | <html> <head> <meta name="robots" content="noarchive" /> <meta name="googlebot" content="nosnippe |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE7" |
|---|---|---|---|
| อัตราทดเกียร์: | 57: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 2000 นิวตันเมตร |
| โฮลดิ้งแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
| อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| แสงสูง: | แหวนเกียร์หนอนเกียร์มอเตอร์เกียร์หนอน,worm gear motor |
||

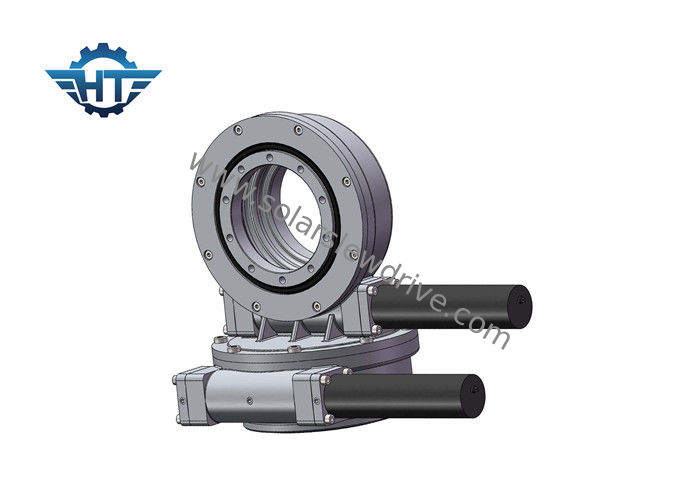

ไดรฟ์หนอนแรงบิดสูงแบบดูอัลไดรฟ์พร้อมมอเตอร์เกียร์ 24vdc สำหรับตัวติดตามแสงอาทิตย์
ลักษณะ
ระบบติดตามแสงอาทิตย์ประกอบด้วยระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวและระบบติดตามแสงอาทิตย์แบบแกนคู่ ระบบติดตามดวงอาทิตย์แบบแกนเดี่ยวประกอบด้วยระบบติดตามแบบเอียงและแบบแบน
สำหรับระบบติดตามดวงอาทิตย์แบบแกนคู่โดยใช้โครงสร้างตัวยึดที่แตกต่างกันสามารถใช้โซลูชั่นไดรฟ์แบบสโลว์ได้สามชนิด:
1. ใช้ไดรฟ์แบบเลื่อนสองแกนแนวนอน (ชนิด se)
2. ใช้หนึ่งแนวนอน (ประเภท se) และแนวตั้งอีกประเภท (ประเภท ve)
3. ใช้ไดรฟ์สองแกนสังหาร
โซลูชั่นทั้งหมดเหล่านี้สามารถติดตามดวงอาทิตย์ได้ทั้งแนวตั้งและแนวนอนนั่นหมายถึงการติดตามดวงอาทิตย์ตลอดเวลาด้วยแสงแดดโดยตรง
ไดรฟ์ Slew นำไปใช้ในเครื่องติดตามแสงอาทิตย์แบบแกน
| ชื่อผลิตภัณฑ์ | SDE7 Slew Drives |
| แรงบิดออก | 980 นิวตันเมตร; 723 ฟุต |
| แรงบิดสูงสุด | พ.ศ. 2481 นิวตัน; 1429 ft.lbs |
| แรงบิดขณะโมเมนต์เอียง | 7000 นิวตันเมตร 5163 ft.lbs |
| โฮลดิ้งแรงบิด | 13200 นิวตันเมตร; 9736 ft.lbs |
| คะแนนแกนคงที่ | 133.20 kN; 29943 ปอนด์ |
| คะแนนเรเดียลคงที่ | 53 kN; 11977 ปอนด์ |
| คะแนนตามแนวแกนแบบไดนามิก | 31.90 kN; 7171 ปอนด์ |
| คะแนนเรเดียลแบบไดนามิก | 27.91 kN; 6274 ปอนด์ |
| มอเตอร์ทางเลือก | มอเตอร์ 12/24 / 48VDC; สเต็ปเปอร์มอเตอร์; มอเตอร์ไร้แปรงถ่าน |
| รูปแบบผลิตภัณฑ์ | แกนคู่; CPV / HCPV; จานแสงอาทิตย์ โซล่าทาวเวอร์ |
| คุณสมบัติการใช้งาน | ระบบติดตามดวงอาทิตย์แมชชีนอุตสาหกรรม |
| แผงสี่เหลี่ยมที่แนะนำ | 30 ตารางเมตร |
ตารางแสดงประสิทธิภาพของ SDE Slew Drives
| แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | โฮลดิ้งแรงบิด | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 21kg |
| 5" | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 32kg |
| 7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 54kg |
| 9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 88kg |
| 12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 157 กก |
| 14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 214kg |
| 17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 315kg |
| 21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 481kg |
| 25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 682 กิโลกรัม |
applicatons
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL สีมาตรฐานของเราคือ RAL 9006
