จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE7" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 398~456/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | SDE7" | อัตราทดเกียร์: | 57: 1 |
|---|---|---|---|
| แรงบิดออก: | 2000 นิวตันเมตร | โฮลดิ้งแรงบิด: | 13200 นิวตันเมตร |
| แรงบิดเอียง: | 7500 นิวตันเมตร | อย่างมีประสิทธิภาพ: | 40% |
| สี: | Siver Grey | น้ำหนัก: | 56 กก |
| แสงสูง: | ไดรฟ์แหวนแกว่ง,มอเตอร์ไดรฟ์หนอน |
||

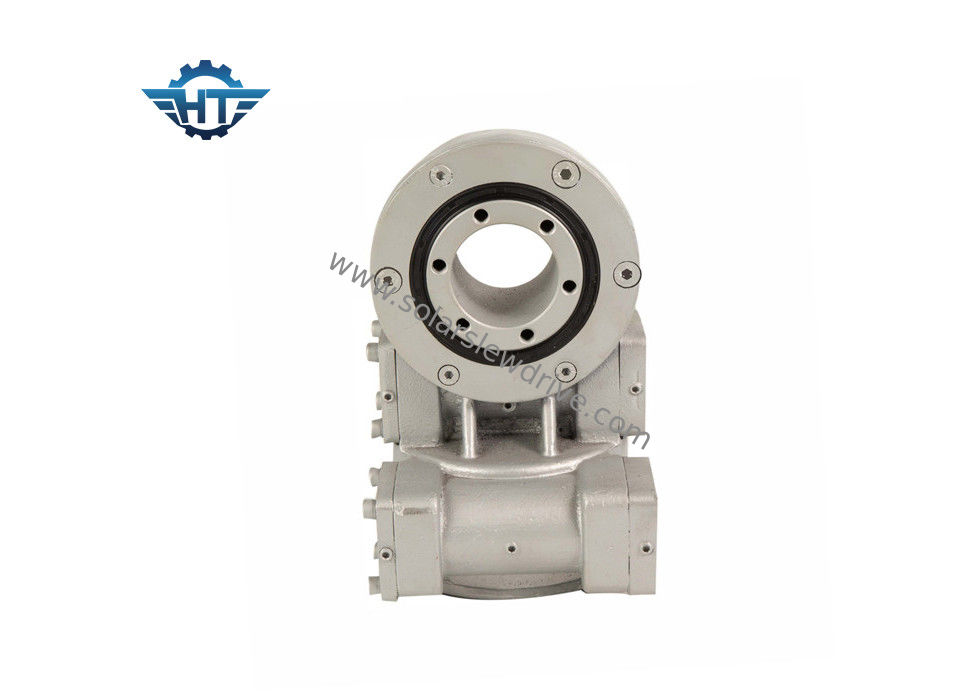

ตัวหนอนแบบแกนหมุนสองตัวขับพร้อมฟันที่ดีและมอเตอร์ 24V สำหรับตัวติดตามแสงอาทิตย์
ลักษณะ
แอปพลิเคชันการแกว่งที่ใช้กันทั่วไปสำหรับไดรฟ์แกว่งแบบสองแกนคือตัวติดตามแสงอาทิตย์แบบสองแกนเช่น heliostats และ photovoltaics เข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์ การใช้งานอื่น ๆ ได้แก่ การยกยานยนต์ตัวระบุตำแหน่งแขนหุ่นยนต์และอุปกรณ์เวที
ตัวติดตามพลังงานแสงอาทิตย์แบบสองแกนสำหรับการติดตามพลังงานแสงอาทิตย์เป็นโซลูชั่นที่สมบูรณ์แบบในการติดตามแสงอาทิตย์แบบสองแกน
ไดรฟ์ slew สองแกนมีโซลูชันสามประเภทพร้อมไดรฟ์ slew:
โดยทั่วไปแล้วสำหรับโครงสร้างตัวยึดที่ง่ายดายไดรฟ์ sde slew จะเป็นโซลูชั่นที่สมบูรณ์แบบ แต่อีกสองตัวนั้นก็เป็นที่นิยมเช่นกัน
Slew Drives นำไปใช้ใน PV
| ชื่อผลิตภัณฑ์ | SDE7 Slewing drive |
| แรงบิดออก | 980 นิวตันเมตร; 723 ฟุต |
| แรงบิดสูงสุด | พ.ศ. 2481 นิวตัน; 1429 ft.lbs |
| แรงบิดขณะโมเมนต์เอียง | 7000 นิวตันเมตร 5163 ft.lbs |
| โฮลดิ้งแรงบิด | 13200 นิวตันเมตร; 9736 ft.lbs |
| คะแนนแกนคงที่ | 133.20 kN; 29943 ปอนด์ |
| คะแนนเรเดียลคงที่ | 53 kN; 11977 ปอนด์ |
| คะแนนตามแนวแกนแบบไดนามิก | 31.90 kN; 7171 ปอนด์ |
| คะแนนเรเดียลแบบไดนามิก | 27.91 kN; 6274 ปอนด์ |
| มอเตอร์ทางเลือก | มอเตอร์ 12V / 24V; สเต็ปเปอร์มอเตอร์; มอเตอร์ไร้แปรงถ่าน |
| รูปแบบผลิตภัณฑ์ | แกนคู่; แกนเดี่ยว; CPV / HCPV; จานแสงอาทิตย์ Parabolic; โซล่าทาวเวอร์ |
| คุณสมบัติการใช้งาน | ระบบติดตามดวงอาทิตย์, เครื่องจักรอุตสาหกรรม |
| ตารางเมตรระบบพลังงานแสงอาทิตย์ | 30 ㎡ |
ตารางแสดงประสิทธิภาพของ SDE ซีรี่ส์
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) |
| 3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 |
| 5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 |
| 7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 |
| 9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 |
| 12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 |
| 14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 |
| 17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 |
คุณสมบัติ
1. แรงบิดยึดเกาะสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามดวงอาทิตย์
2 . ตัวหนอนห่อหุ้มภายใน
3 . ติดต่อหลายฟันเพื่อให้แน่ใจว่าภาระสูง
4 . ฟังก์ชั่นล็อคตัวเอง
applicatons
