จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE14" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 330~360/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | SE14 | โฮลดิ้งแรงบิด: | 54200 นิวตันเมตร |
|---|---|---|---|
| แรงบิดเอียง: | 68000 Nm | แรงบิดออก: | 6550 นิวตันเมตร |
| โหลดตามแนวแกน: | 680 kN | โหลด Radical: | 230 kN |
| ใบรับรอง: | ISO9001, CE | ทาสี: | พร้อมใช้งาน |
| แสงสูง: | มอเตอร์ไฮดรอลิก slew,ตัวติดตามแสงอาทิตย์ |
||

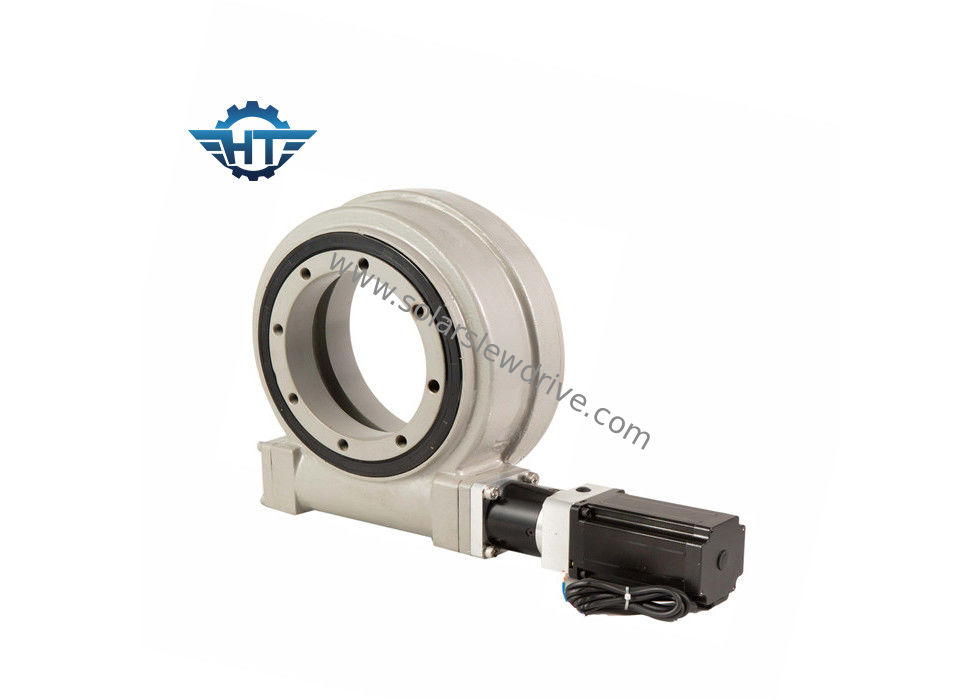

ชุดเกียร์เฟืองตัวหนอนแบบเลื่อนได้พร้อมสลักเกลียวกำลังสูงสำหรับระบบติดตามดวงอาทิตย์
รายละเอียดสินค้า
Slewing bearing, slewing ring bearing ขณะที่เทคโนโลยีดีขึ้นมีการพัฒนาไดรฟ์ slewing เพิ่มเติมโดยใช้เทคโนโลยีหนอนนาฬิกาทราย
การมีส่วนร่วมของฟันที่เพิ่มขึ้นส่งผลให้มีความแข็งแรงประสิทธิภาพและความทนทานที่มากขึ้นไดรฟ์การแกว่งใช้เทคโนโลยีหนอนมาตรฐานซึ่งเวิร์มในแนวนอนอัตราส่วนความเร็วของเพลาขึ้นอยู่กับความสัมพันธ์ระหว่างจำนวนเธรดบนเวิร์มและจำนวนฟัน ในเกียร์หนอนหรือเกียร์
Performace ของ SE Series
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
การติดตั้ง Slew Drive
1. ทำความสะอาดโครงสร้างการติดตั้งเช่นจากการเชื่อมชุบสังกะสีตกค้างสิ่งสกปรก ฯลฯ
2. เลื่อนไดรฟ์ที่เลื่อนด้วยสลักเกลียว
3. ไดรฟ์ slew จะต้องติดตั้งในสภาพที่ไม่โหลด
4. ขั้นตอนต่อไปนี้จะต้องปฏิบัติตามเพื่อหลีกเลี่ยงการเบี่ยงเบนระหว่างแรงขันสายฟ้า
5. ใช้น้ำยาล็อคเกลียวกับเกลียว
6. กระทู้ล็อคของเหลวในช่องว่างด้ายขอชิ้นส่วนที่เหมาะสมอย่างเต็มที่
7. โหลดน็อตตามขวาง ดูรูปแบบทั่วไปในภาพร่างด้านล่างว่าสลักเกลียวรับแรงบิดตามลำดับตามขวางอย่างไร เริ่มต้นด้วยวงแหวนด้านในหรือด้านนอก ทำแรงบิดตามแนวขวางของสลักเกลียวทั้งหมดถึง 30% ของแรงบิดที่กระชับ จากนั้นทำซ้ำแรงบิดตามขวางเป็น 80% ของแรงบิดที่กระชับ ในที่สุดแรงบิดตามขวางถึง 100% ของแรงบิดกระชับ
1. แรกแรงบิดอย่างสมบูรณ์ภายในหรือภายนอกวงแหวนแล้วทำแหวนอื่น ๆ
2. เมื่อสกรูแน่นโปรดทำเครื่องหมายตำแหน่งของหัวสกรูกับโครงสร้างที่อยู่กับที่อย่างถาวร จะใช้ในภายหลังในระหว่างการตรวจสอบเพื่อให้แน่ใจว่าหัวสกรูไม่ได้คลายออก
มีแอปพลิเคชั่นมากมายที่สามารถใช้งานไดรฟ์แบบหมุนได้เนื่องจากเป็นรุ่นที่เหมาะสำหรับการใช้งานที่ต้องการโหลดเพื่อรักษากำลังและแรงบิดในการหมุน
แอพพลิเคชั่นไดรฟ์สวิงทั่วไปรวมถึง แต่ไม่ จำกัด เฉพาะ:
1. ติดตามแสงอาทิตย์
2. กังหันลม
3. ลิฟท์ผู้ชาย
4. เครื่องจักรไฮดรอลิก
5.Telehandler
6. รถขุดปั้นจั่นขนาดใหญ่
7.Lift
8.Crane
9. อุปกรณ์ขุดเจาะ
10. อุปกรณ์ทางทหาร
