สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SDE7" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 398~456/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SDE7 " |
---|---|---|---|
อัตราทดเกียร์: | 57: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 2000 นิวตันเมตร |
โฮลดิ้งแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
อย่างมีประสิทธิภาพ: | 40% | ใบสมัคร: | สถานีพลังงานแสงอาทิตย์ |
แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |

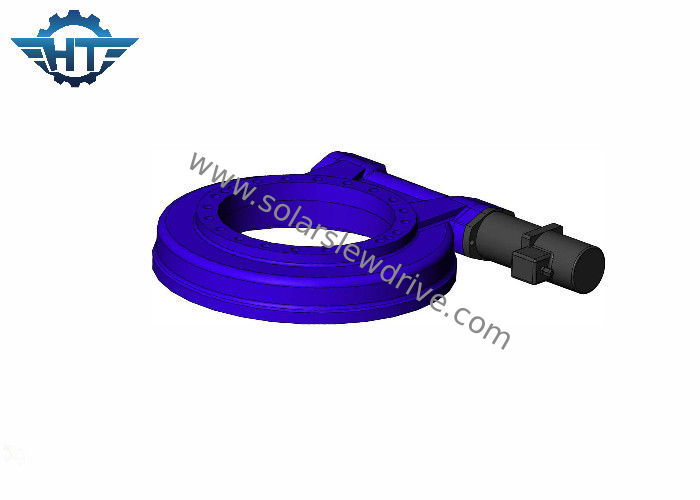

ไดรฟ์ Slew แกนเดี่ยวพร้อมกล่องเกียร์ดาวเคราะห์ 24V สำหรับสถานีพลังงานแสงอาทิตย์ PV, CPV และ CSP
คำอธิบาย
สามารถติดตั้งไดรฟ์แกว่ง SE สองตัวในระบบและบรรลุผล แอซิมัทและทิศทางระดับความสูงที่หมุนไปพร้อมกัน
การใช้ไดรฟ์แกว่งที่มีประสิทธิภาพสูงและพกพาได้จะมีประโยชน์มากในการใช้งานทางทหาร อุตสาหกรรม หรือที่อยู่อาศัยในการผลิตระบบผลิตพลังงานแสงอาทิตย์ที่มีประสิทธิภาพ ไดรฟ์แกว่ง SE ได้รับการออกแบบ สร้าง และทดสอบ
SE slewing drive ใช้ระบบติดตามแสงอาทิตย์ซึ่งเชื่อว่าจะมีส่วนช่วยอย่างมากในการเพิ่ม ประสิทธิภาพการรวบรวมพลังงานจากแผงเซลล์แสงอาทิตย์ใช้ไดรฟ์แกว่ง SE สองตัวในระบบติดตามแสงอาทิตย์ระบบเดียวช่วยให้สามารถควบคุมระดับความสูงและมุมราบของแผงที่สัมพันธ์กับดวงอาทิตย์ได้อย่างแม่นยำมีการรายงานการติดตามเพื่อเพิ่มผลผลิตพลังงานของระบบสุริยะพลังงานแสงอาทิตย์แบบคงที่เป็นสองเท่า
ข้อมูลทางเทคนิคของ SE Series Slewing Drive
แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
ชื่อผลิตภัณฑ์ | SE17 ไดรฟ์แกว่งพร้อมมอเตอร์เกียร์ 43Nm 24Vdc |
แรงบิดเอาต์พุต | 9400 นิวตันเมตร |
แรงบิดช่วงเวลาการเอียง | 135600 นิวตันเมตร |
ถือแรงบิด | 65040 นิวตันเมตร |
คะแนนแกนคงที่ | 980 กิโลนิวตัน |
เรตติ้งเรเดียลแบบสถิต | 390 กิโลนิวตัน |
การจัดระดับแกนแบบไดนามิก | 490 กิโลนิวตัน |
เรตติ้งเรเดียลแบบไดนามิก | 245 kN |
ทางเลือกของมอเตอร์ | มอเตอร์ไฟฟ้ากระแสสลับ 380V/220V, มอเตอร์ DC |
รูปแบบผลิตภัณฑ์ | แกนคู่;แกนเดี่ยว;CPV/HCPV;จานพลังงานแสงอาทิตย์;พาราโบลา;โซลาร์ทาวเวอร์ |
คุณสมบัติการสมัคร | ระบบติดตามแสงอาทิตย์ เครื่องจักรอุตสาหกรรม |
ใบสมัคร
แอปพลิเคชันไดรฟ์แกว่งที่ใช้บ่อยที่สุดสำหรับไดรฟ์แกว่งแกนคู่คือเครื่องติดตามแสงอาทิตย์แบบสองแกน เช่น ฮีลิโอสแตทและโฟโตโวลตาอิกแบบเข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์การใช้งานอื่นๆ ได้แก่ ลิฟต์รถยนต์ ตัวกำหนดตำแหน่งแขนหุ่นยนต์ และอุปกรณ์บนเวที
