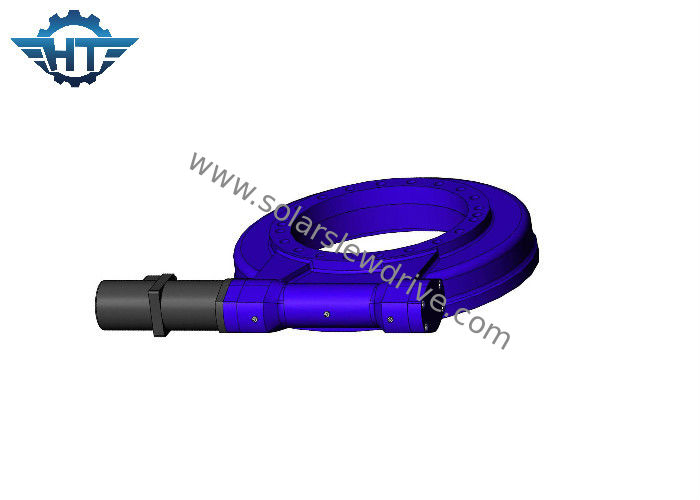

17 นิ้ว IP66 ขนาดเล็ก Slew Drive Gear Reducer สำหรับระบบติดตามแสงอาทิตย์เดี่ยวแนวนอน

17 นิ้ว IP66 ขนาดเล็ก Slew Drive Gear Reducer สำหรับระบบติดตามแสงอาทิตย์เดี่ยวแนวนอน

  • 17 นิ้ว IP66 ขนาดเล็ก Slew Drive Gear Reducer สำหรับระบบติดตามแสงอาทิตย์เดี่ยวแนวนอน
  • 17 นิ้ว IP66 ขนาดเล็ก Slew Drive Gear Reducer สำหรับระบบติดตามแสงอาทิตย์เดี่ยวแนวนอน
17 นิ้ว IP66 ขนาดเล็ก Slew Drive Gear Reducer สำหรับระบบติดตามแสงอาทิตย์เดี่ยวแนวนอน
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: SE17
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 100~1100/ pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
อัตราทดเกียร์: 102: 1 แรงบิดเอาต์พุตปกติ: 9400 นิวตันเมตร
สถานที่กำเนิด: ฉางโจว, จีน โฮลดิ้งแรงบิด: 65040 นิวตันเมตร
แรงบิดเอียง: 135600 นิวตันเมตร Self-ล็อค: ใช่
การใช้: เครื่องติดตามแสงอาทิตย์ ปกป้องคุณสมบัติ: IP66
แสงสูง:

ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์

,

solar tracker drive

17 นิ้ว IP66 ลดเกียร์ไดรฟ์ขนาดเล็กสำหรับระบบติดตามแสงอาทิตย์เดี่ยวแนวนอน



คำอธิบาย



เครื่องติดตามสุริยะจับภาพรังสีของดวงอาทิตย์ได้อย่างเต็มที่เนื่องจากไดรฟ์ที่แกว่งไปมาทำให้ระบบตามดวงอาทิตย์อย่างสมบูรณ์ตามพื้นที่ต่างๆ การเพิ่มขึ้นของพลังงานที่จับโดยการติดตามแกนแสงอาทิตย์แบบคู่จะเพิ่มขึ้นถึง & มากกว่า 100% เมื่อเทียบกับแผงติดตั้งแบบตายตัว เนื่องจากการหมุนแบบสองแกนช่วยให้ตัวติดตามสามารถจัดตำแหน่งโมดูล/แผงเซลล์แสงอาทิตย์ให้เผชิญหน้ากันได้ ตั้งฉาก (ตรงที่) ถึงดวงอาทิตย์ตั้งแต่เช้าจรดค่ำ



ในเครื่องติดตามแสงอาทิตย์แบบแกนคู่ เราสามารถใช้ไดรฟ์แกว่ง SE สองตัวและระบบติดตามแสงอาทิตย์แบบสองแกนได้



17 นิ้ว IP66 ขนาดเล็ก Slew Drive Gear Reducer สำหรับระบบติดตามแสงอาทิตย์เดี่ยวแนวนอน 0



พารามิเตอร์ของ SE Series



รุ่น อัตราส่วน จัดอันดับแรงบิดเอาท์พุท(Nm) แรงบิดเอียง (Nm) โฮลดิ้งแรงบิด(Nm) โหลดตามแนวแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
1” 32:1 400 1000 1800 22 12 40% ≤0.1 ใช่ 6
3” 31:1 600 1500 3000 30 16 40% ≤0.1 ใช่ 8
5” 37:1 800 6000 9200 68 27 40% ≤0.1 ใช่ 12
7” 57:1 2000 13500 13200 132 58 40% ≤0.1 ใช่ 21
9” 61:1 4400 45000 30800 340 130 40% ≤0.1 ใช่ 49
12” 78:1 5800 54400 40560 480 190 40% ≤0.1 ใช่ 61
14” 85:1 6550 68000 54200 680 230 40% ≤0.1 ใช่ 63
17” 102:1 9400 135600 65040 980 390 40% ≤0.1 ใช่ 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0.1 ใช่ 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0.1 ใช่ 204



มอเตอร์ต่างๆ (มอเตอร์ 220VAC, 380VAC, 12VDC, 24VDC, มอเตอร์ 48VDC, เซอร์โวมอเตอร์และสเต็ปเปอร์มอเตอร์) สามารถออกแบบได้ตามความต้องการของลูกค้า



มอเตอร์กระแสตรง



1. ใช้โครงสร้างรองรับคู่สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นอย่างมาก

2. Sun wheel และ Planetary wheel เชื่อมต่อกันด้วย spline ซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน

3. เราใช้เฟืองเกลียวที่สเตจอินพุทซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูง วงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราทำอัตราส่วนได้มากขึ้นและการออกแบบที่ยืดหยุ่น กระปุกเกียร์และมอเตอร์ติดตั้งโดยการยึดตะเข็บด้วยสกรูในแนวแกน ซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน

4. เราใช้ตัวยึดหมุดเกลียวในล้อดาวเคราะห์ เราใช้การเจียรด้วยหมุดกลิ้งแทนการเจียรแบบเลื่อน ดังนั้นอายุการใช้งานของกระปุกเกียร์จึงยาวนานขึ้นมาก

5. โครงสร้างรองรับคู่การเจียรภายในบนรูในของเฟืองดาวเคราะห์ทำให้ความกลมของรูในน้อยกว่า 0.003 มม. ทำงานโดยการกลิ้งแทนการเลื่อนการขูดพื้นผิวเกียร์ที่มีความแม่นยำ HRC60 การนำเทคโนโลยีเหล่านี้มาใช้ทำให้มั่นใจได้ว่าการทำงานที่เงียบและมั่นคงเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
