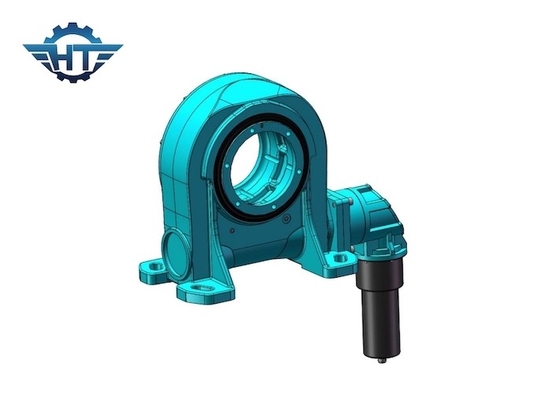

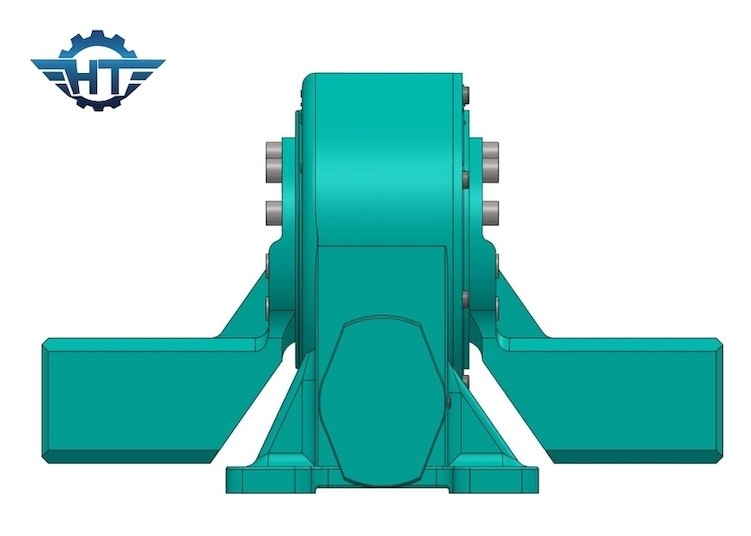

ไดรฟ์แกว่งหมุนแบบหมุนขนาด 9 นิ้วพร้อมเอาต์พุตแปลนสำหรับระบบติดตามแสงอาทิตย์

ไดรฟ์แกว่งหมุนแบบหมุนขนาด 9 นิ้วพร้อมเอาต์พุตแปลนสำหรับระบบติดตามแสงอาทิตย์

  • ไดรฟ์แกว่งหมุนแบบหมุนขนาด 9 นิ้วพร้อมเอาต์พุตแปลนสำหรับระบบติดตามแสงอาทิตย์
  • ไดรฟ์แกว่งหมุนแบบหมุนขนาด 9 นิ้วพร้อมเอาต์พุตแปลนสำหรับระบบติดตามแสงอาทิตย์
ไดรฟ์แกว่งหมุนแบบหมุนขนาด 9 นิ้วพร้อมเอาต์พุตแปลนสำหรับระบบติดตามแสงอาทิตย์
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HangTuo
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: VE9"
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 330~450/ pc
รายละเอียดการบรรจุ: กล่องไม้อัด
เวลาการส่งมอบ: 15 ~ 45 วัน
เงื่อนไขการชำระเงิน: L/c, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 2000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: QT แบบอย่าง: วีเอ9"
อัตราทดเกียร์: 61:1 พิกัดแรงบิด: 4300 นิวตันเมตร
ถือแรงบิด: 27200 นิวตันเมตร แรงบิดเอียง: 16000 นิวตันเมตร
ประสิทธิภาพ: 40% เอาท์พุต: หน้าแปลน สี่เหลี่ยม ตามคำขอ
แสงสูง:

solar tracker drive

,

solar slew drive

ไดรฟ์แกว่งหมุนแบบหมุนขนาด 9 นิ้วพร้อมเอาต์พุตแปลนสำหรับระบบติดตามแสงอาทิตย์



ไดรฟ์แกว่งหมุนคำอธิบาย



Slewing drive เป็นผลิตภัณฑ์ลดความเร็วของวงสวิงแบบพิเศษที่ได้มาจากผลิตภัณฑ์ตลับลูกปืนแบบหมุนที่มีการบูรณาการสูง อัตราส่วนการลดลงที่มาก โครงสร้างที่เรียบง่าย การใช้งานที่สะดวกและการบำรุงรักษาวงแหวนด้านในและด้านนอกรับรู้อินพุตและเอาต์พุตของกำลังขับตามลำดับ เพื่อให้ไดรฟ์แกว่งไม่เพียงรับรู้การหมุนรอบวงกลม 360 องศาโดยไม่หยุดเท่านั้น แต่ยังติดตั้งแหล่งพลังงานขับเคลื่อนบนพื้นฐานของโครงลูกปืนแกว่ง ดังนั้นประสิทธิภาพการส่งสัญญาณจึงสูงโดยพื้นฐานแล้วมันคือเกียร์ทดรอบ ดังนั้นจึงสามารถเรียกได้ว่าเป็นตัวลดแบบโรตารี่ ตัวลดแบบแท่นหมุน หรือแท่นหมุนของไดรฟ์



Hangtuo ผลิตขึ้นตามมาตรฐานที่จำเป็นสำหรับระบบ ISO9001นอกจากนี้เรายังผ่านการรับรอง CEไดรฟ์ฆ่ามีอายุการใช้งานยาวนานและได้รับการออกแบบมาเป็นเวลา 30 ปีโดยใช้อายุการใช้งาน



พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE



แบบอย่าง อัตราส่วน จัดอันดับแรงบิดเอาท์พุท(Nm) แรงบิดเอียง (Nm) แรงบิดถือ (Nm) โหลดตามแนวแกน (kN) โหลดเรเดียล (kN) ประสิทธิภาพ ความแม่นยำ (°) ล็อคตัวเอง น้ำหนัก (กิโลกรัม)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 ใช่ 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 ใช่ 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 ใช่ 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 ใช่ 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 ใช่ 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 ใช่ 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 ใช่ 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 ใช่ 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 ใช่ 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 ใช่ 251



ข้อดี



1. แรงบิดแบ็คโฮลด์สูง

2. ห่อหุ้มตัวหนอนไว้ด้านใน

3. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง

4. ฟังก์ชั่นล็อคตัวเอง

5. เอาท์พุทแปลน
