สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SE9" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100-1600/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
แบบ: | SE9 | อัตราทดเกียร์: | 57: 1 |
---|---|---|---|
ใบสมัคร: | เครื่องจักรในงานก่อสร้าง | ชื่อ: | ไดรฟ์ Slew ไฮดรอลิก |
คนขับรถ: | มอเตอร์ไฮดรอลิก | การประกัน: | 5 ~ 10 ปี |
ใบรับรอง: | ISO9001, CE | การติดตั้ง: | ตามแนวนอน |
แสงสูง: | solar tracker drive,slewing gear |

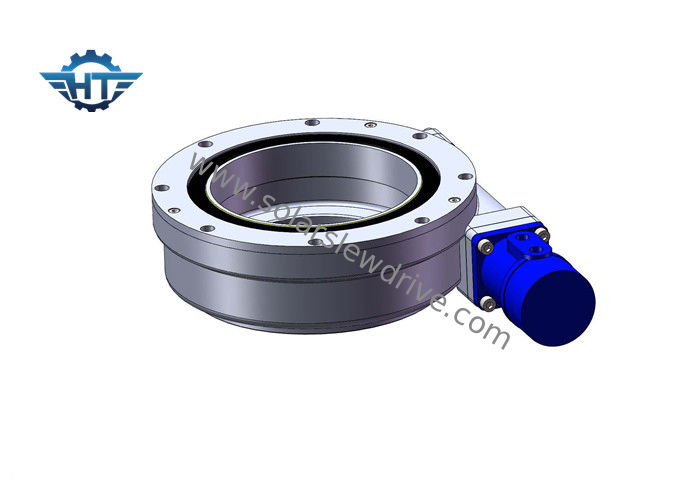

แบริ่งแหวนแกว่ง IP66 ไฮโดรลิคที่มีแรงบิดสูงสำหรับเครื่องจักรก่อสร้าง
ลักษณะ
ไม่มีข้อ จำกัด ของมุมในการติดตั้งและตำแหน่งของชุดลูกปืนแหวนแกว่งซีรี่ย์ SE มันสามารถติดตั้งในแนวนอนแนวตั้งและเอียง ไดรฟ์แหวน slewing แหวนล้อมรอบจะประกอบไปด้วยที่อยู่อาศัยล้อมรอบ, แบริ่งการแกว่ง, เพลาหนอนและส่วนอื่น ๆ ของ ผู้ใช้สามารถเลือกมอเตอร์ไฟฟ้าหรือมอเตอร์ไฮดรอลิกเป็นกำลังขับ สามารถหมุนไปข้างหน้าได้ 360 องศาหรือหมุนย้อนกลับ ไดรฟ์แบริ่งแหวนแกว่งเป็นแบบกะทัดรัดและมันยังง่ายต่อการติดตั้งและบำรุงรักษาง่ายเมื่อเทียบกับการขับประเภทอื่น
ตารางแสดงประสิทธิภาพของ SE Series
แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
คำแนะนำในการติดตั้ง
ไดรฟ์แกว่งซีรี่ย์ SE มักติดตั้งในแนวนอน และเรายังแนะนำให้ติดตั้งในแนวนอนโดยพิจารณาถึงประสิทธิภาพของไดรฟ์แกว่ง
การประยุกต์ใช้งาน
1. SE series ถูกนำไปใช้อย่างกว้างขวางในชิ้นส่วนหมุนในเครื่องจักรก่อสร้างและอุตสาหกรรมพลังงานแสงอาทิตย์
2. ซีรีย์ SE สามารถขับเคลื่อนทิศทางราบและระดับความสูงได้
3. ในการหมุนของสแครชหรือเครนในเครื่องจักรก่อสร้างประเภทต่าง ๆ
4. หมุนชิ้นส่วนของอุปกรณ์อุตสาหกรรมเช่นเชื่อม positioners
