| Brand Name: | HangTuo |
| Model Number: | SE12" |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 100~1200/pc |
| Delivery Time: | 15 ~ 45 วัน |
| Payment Terms: | L/c, T/T ตะวันตกสหภาพ |

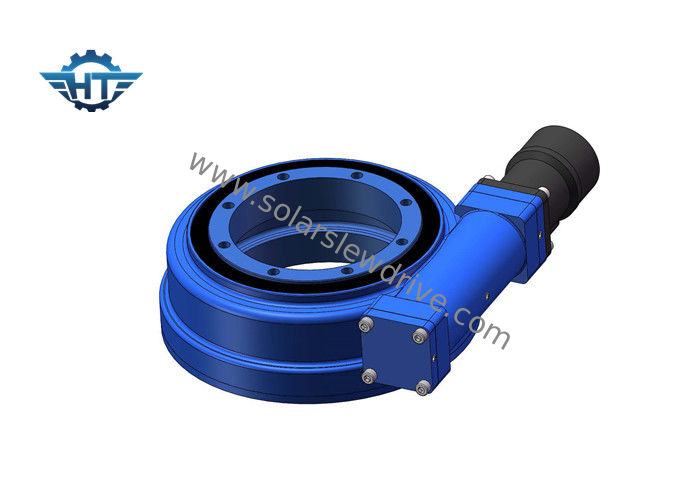

SE12 ตลับลูกปืนก้างปลากำลังแรงบิดสูงสำหรับเครื่องจักรก่อสร้างและรถเครน
ลักษณะ
Slewing ring drive หรือที่รู้จักในชื่อ slewing bearing หรือ turntable bearing ซึ่งสามารถรับภาระในแนวแกนที่สูงภาระในแนวรัศมีและช่วงเวลาการเอียงได้ เป็นที่รู้จักกันในนาม:“ ข้อต่อของเครื่องจักร” มันเป็นส่วนสำคัญในการส่งผ่านเครื่องจักรระหว่างวัตถุสองชิ้นที่ต้องมีการเคลื่อนที่แบบหมุนสัมพัทธ์ มันสามารถส่งแรงบิดสำหรับการหมุน การหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนพร้อมกัน
ข้อดี
1. สามารถรับแรงตามแนวแกนแรงรัศมีและโมเมนต์การเอียงพร้อมกัน
2. ประหยัดพื้นที่ในสิ่งอำนวยความสะดวก
3. เพิ่มความสามารถในการรับน้ำหนักสูงสุดในการออกแบบที่กะทัดรัด
4. อายุการใช้งานที่กว้างขวาง
5. ลดค่าบำรุงรักษา
ตารางแสดงประสิทธิภาพของ SE Series
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
ใบสมัคร
ไดรฟ์ Slewing ถูกนำมาใช้กันอย่างแพร่หลายในรถพ่วงแบบแยกส่วน, เครนทุกชนิด, แพลตฟอร์มการทำงานทางอากาศ, ระบบติดตามแสงอาทิตย์และระบบพลังงานลม กระปุกเกียร์ไฟฟ้าและดาวเคราะห์สามารถออกแบบได้ตามความต้องการของลูกค้า
