| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~380/ pc |
| Delivery Time: | 15 ~ 45 วัน |
| Payment Terms: | L/c, T/T ตะวันตกสหภาพ |

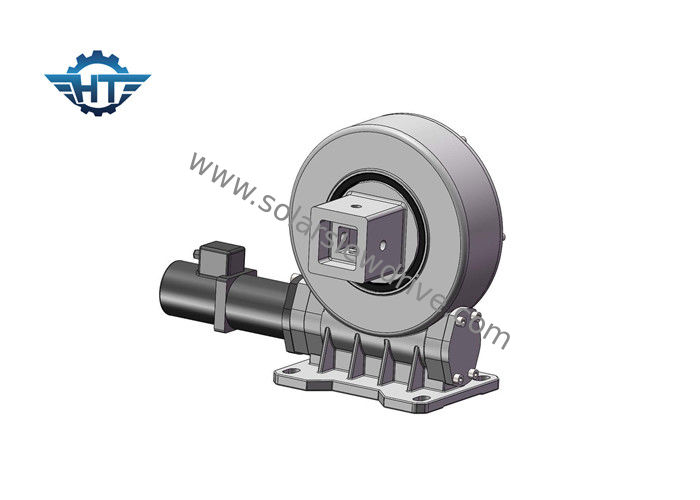

9 นิ้วแนวตั้งหนอนเกียร์แบริ่งแหวนเลื่อนที่มีแรงบิดสูงสำหรับระบบติดตามแสงอาทิตย์
ลักษณะ
แหวน Slewing ที่มีขนาดกะทัดรัดพร้อมระบบส่งกำลังสูงประกอบด้วยวงแหวน Slewing พร้อมเกียร์ภายนอกรวมกับเพลาหนอนเกียร์ที่อยู่ติดกัน โดยชุดล็อคตัวเองไม่จำเป็นต้องหยุดพักบนเครื่องยนต์ขับเคลื่อน นอกจากนี้ยังมีมอเตอร์เกียร์ดาวเคราะห์ที่ติดตั้งโดยตรงไดรฟ์หนอน - ความต้านทานการสึกหรอที่สูงขึ้นของเฟืองตัวหนอนซึ่งสามารถโหลดแรงบิดเอาต์พุตที่แข็งแกร่งและแรงบิดโมเมนต์การเอียงที่มีประสิทธิภาพดีเสถียรภาพและความน่าเชื่อถือ หนอนไดรฟ์ยังมีให้สำหรับการติดตามที่แม่นยำยิ่งขึ้น
พารามิเตอร์ของซีรีย์ VE
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. หมุน± 60 °หยุดยากภายใน
1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่งขึ้นอยู่กับแหวนแกว่ง
2. ใช้เวิร์มตัวห่อหุ้ม
3. ผลักภาระให้มากขึ้นสำหรับการใช้หน้าสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ดีขึ้น
ใบสมัคร
การใช้งานรวมถึงตัวติดตามแสงอาทิตย์กังหันลมรถเครนรถบรรทุกลิฟท์คนอุปกรณ์ยูทิลิตี้อุปกรณ์ไฮดรอลิกสิ่งที่แนบมากับอุปกรณ์เครื่องมือน้ำมันอุปกรณ์รถขุดยาง Derricks ขุดลิฟท์ยานยนต์และกังหันลมจานดาวเทียมเสาอากาศ ฯลฯ
