สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE9 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~380/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน 42CrMo | แบบ: | VE9 |
---|---|---|---|
อัตราทดเกียร์: | 61: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 6100 นิวตันเมตร |
โฮลดิ้งแรงบิด: | 36000 นิวตันเมตร | แรงบิดเอียง: | 16300 Nm |
อย่างมีประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
แสงสูง: | แหวนเกียร์หนอนเกียร์มอเตอร์เกียร์หนอน,worm gear motor |

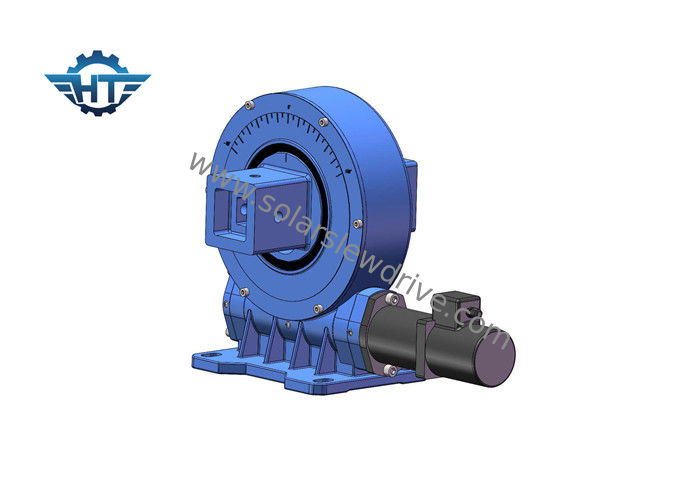

ไดรฟ์แหวนพลังงานแสงอาทิตย์แกว่งเดียวแกน VE9 กับท่อสี่เหลี่ยมสำหรับระบบติดตามแบนเดียว
ลักษณะ
ไดรฟ์แกว่งเดี่ยวแกนหมุนได้รอบหนึ่งแกน ผลิตภัณฑ์เหล่านี้เป็นมาตรฐานในไดรฟ์แกว่งการติดตั้งง่ายที่สุดและใช้บ่อยที่สุด VE นำเสนอการติดตั้งในแนวตั้งและไดรฟ์ที่ถูกปิดล้อมอย่างสมบูรณ์ในยูนิตเดียวที่มีกำลังสูง
ข้อดี
1. แรงบิดยึดเกาะสูง
2. ล็อคตัวเองเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. หยุดยาก ภายใน
3. ห่อหุ้มหนอนไดรฟ์ไว้ข้างใน
4. ติดต่อหลายฟันเพื่อให้แน่ใจว่าโหลดสูงและลดฟันเฟือง
ข้อมูลทางเทคนิคของ VE Slewing Drives
แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | แม่นยำสูง (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามแอปพลิเคชันและโครงการต่าง ๆ
2. มอเตอร์ชนิดต่าง ๆ สามารถจับคู่ได้เช่นมอเตอร์ไฮดรอลิกมอเตอร์สเต็ปมอเตอร์ไฟฟ้าเป็นต้น
3. สีที่แตกต่างกันขึ้นอยู่กับรหัส RAL; สีมาตรฐานของเราคือ RAL 9006
applicatons
แบริ่งไดรฟ์ Slewing มักจะพบในแอปพลิเคชันเช่น: กังหันลม, รถบรรทุกหนัก, เครื่องติดตามแสงอาทิตย์, เครนท่าเรือ, อุปกรณ์ไฮดรอลิก, กลไกไฮดรอลิก, กลไกการหมุนพวงมาลัยเครน, ระบบอัตโนมัติ, เครื่องมือจัดการโหลดหนัก
