จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~380/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| แบบ: | 9 นิ้ว | อัตราทดเกียร์: | 61: 1 |
|---|---|---|---|
| อย่างมีประสิทธิภาพ: | 40% | ความแม่นยำ: | <0.1 |
| คนขับรถ: | มอเตอร์ไฟฟ้า | ชนิด: | แกนเดี่ยว |
| ใบสมัคร: | พืชพลังงานแสงอาทิตย์ | สี: | ตามที่ขอ |
| เน้น: | แหวนเกียร์หนอนเกียร์มอเตอร์เกียร์หนอน,worm gear motor |
||

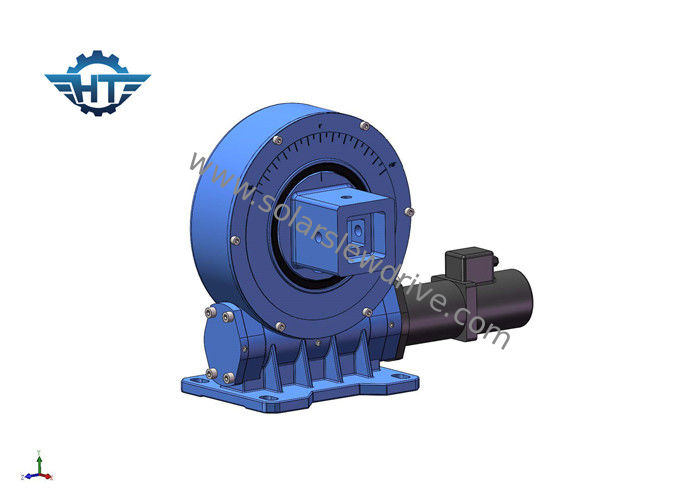

VE9 เกียร์หนอนแบบ Single Slew Drive มีแรงบิดสูงสำหรับระบบติดตามแสงอาทิตย์
ลักษณะ
ไดรฟ์ Slewing หรือตลับลูกปืนวงแหวนหมุนเป็นโมดูลหมุนซึ่งเป็นหน่วยการหมุนขนาดกะทัดรัดรวมอยู่ในที่อยู่อาศัยเหล็กหล่อที่มีวงแหวนหมุนด้วยเกียร์ เกียร์หมุนแหวนหมุนด้วยความแม่นยำที่ยอดเยี่ยมและช่วยให้การหมุนราบรื่นและความพยายามสูงสุด
คุณสมบัติ
1. สลับการล็อคตัวเองกลับคืนเนื่องจากลักษณะการล็อคตัวเองของเฟืองตัวหนอน คุณสมบัตินี้ช่วยเพิ่มเสถียรภาพของการทำงานของโฮสต์และปัจจัยด้านความปลอดภัยอย่างมาก
2. เมื่อเทียบกับผลิตภัณฑ์สวิงแบบดั้งเดิมกล่องเกียร์ไดรฟ์แกว่งจะติดตั้งง่ายบำรุงรักษาง่ายและประหยัดพื้นที่การติดตั้งจำนวนมาก
พารามิเตอร์ของ VE Slewing Drives
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่งขึ้นอยู่กับแหวนแกว่ง
2. ห่อหุ้มหนอนไดรฟ์ไว้ข้างใน
3. โหลดขนาดใหญ่สำหรับการใช้หน้าสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่
5. หยุดยากภายใน
การประยุกต์ใช้งาน
การใช้งานไดรฟ์ slewing หรือแหวน slewing ทั่วไปรวมถึงพลังงานแสงอาทิตย์, กังหันลม, รถเครน, ลิฟท์บรรทุกคน, อุปกรณ์สาธารณูปโภค, อุปกรณ์ไฮดรอลิค, อุปกรณ์น้ำมันไฮดรอลิก, อุปกรณ์เครื่องมือน้ำมัน, รถขุดยาง
