จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SDE17" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 1000~1200/ pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| หมายเลขรุ่น: | SDE17 | โฮลดิ้งแรงบิด: | 53040 นิวตันเมตร |
|---|---|---|---|
| แรงบิดเอียง: | 67000 Nm | แรงบิดออก: | 9460 Nm |
| โหลดตามแนวแกนแบบคงที่: | 142 kN | โหลด Radical แบบคงที่: | 390 kN |
| วัตถุดิบ: | 50 ล้าน, 42CrMo | น้ำหนัก: | 320 กก |
| อัตราส่วน: | 102: 1 | สี: | ตามที่ขอ |
| เน้น: | ไดรฟ์แหวนแกว่ง,มอเตอร์ไดรฟ์หนอน |
||

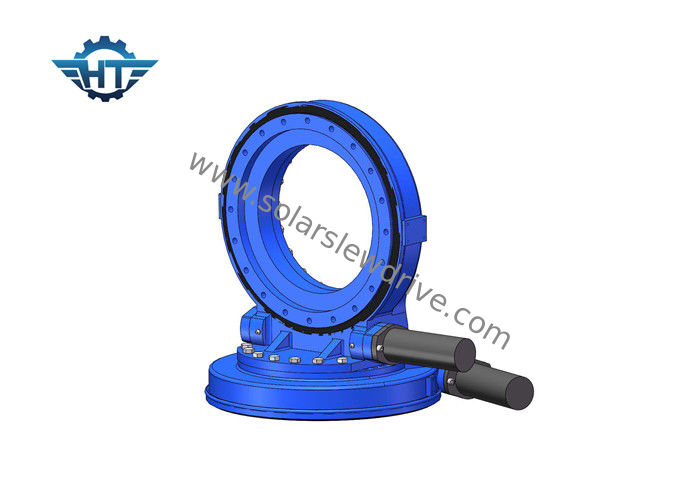

IP66 การป้องกันสูงแกนหนอนแบบสองแกนเลื่อนไดรฟ์พร้อมหนอนห่อหุ้มสำหรับพลังงานแสงอาทิตย์
คำอธิบายของผลิตภัณฑ์
แกว่งไดรฟ์เป็นเกียร์ที่สามารถแบกรัศมีและแนวแกนได้อย่างปลอดภัยในเวลาเดียวกันและส่งแรงบิดสำหรับการหมุนด้วยความเร็วต่ำ การหมุนสามารถอยู่ในแกนเดียวหรือหลายแกนพร้อมกัน Slewing ไดรฟ์ทำโดยใส่เกียร์, แบริ่ง, ซีล, ที่อยู่อาศัย, มอเตอร์และส่วนประกอบเสริมอื่น ๆ และรวมไว้ในกล่องเกียร์สำเร็จรูปไดรฟ์ที่อยู่อาศัยล้อมรอบแกว่งของเราประกอบด้วยที่อยู่อาศัยเกียร์หนอนนาฬิกาทรายและชิ้นส่วนอะไหล่อื่น ๆ นอกจากนี้เราสามารถให้มอเตอร์ไฟฟ้าหรือมอเตอร์ไฮดรอลิกเพื่อให้เข้ากับไดรฟ์แกว่ง
คุณสมบัติ
1. บรรลุการหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกา
2. อัตรา IP สูง 66 เกรดเพื่อป้องกันน้ำและฝุ่นและเหมาะสำหรับใช้ในภายนอก
3. สามประเภท: SE, VE และ SDE ซีรีส์ไดรฟ์ที่ใช้ฆ่า, VE ซีรีส์ส่วนใหญ่จะใช้ในระบบติดตามพลังงานแสงอาทิตย์, พลังงานแบบพาราโบลาร่วม, ในขณะที่ซีรีย์ SE ส่วนใหญ่จะใช้ในเครื่องจักรก่อสร้าง SDE ซีรีส์เป็นไดรฟ์แบบแกนหมุนสองตัวช่วยให้ระบบพลังงานแสงอาทิตย์สามารถติดตามดวงอาทิตย์ได้ทุกเวลาและทุกสถานการณ์
Performace ของ SDE ซีรี่ย์
| แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
ใบสมัคร
มักจะพบ ไดรฟ์ Slewing ในแอพลิเคชันเช่น: กังหันลม, โหลดหนัก, ตัวติดตามแสงอาทิตย์, CSP, CPV, เสาอากาศรับสัญญาณดาวเทียม, เครนท่าเรือ, อุปกรณ์ไฮดรอลิก, กลไกไฮดรอลิก, กลไกการหมุนพวงมาลัยเครน, ระบบอัตโนมัติ
