สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SE7 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | 7 นิ้ว |
---|---|---|---|
อัตราทดเกียร์: | 57: 1 | อย่างมีประสิทธิภาพ: | 40% |
แม่นยำ: | น้อยกว่า 0.1 | ไดร์เวอร์: | มอเตอร์ไฟฟ้า |
สี: | การขอใช้บริการ | ประเภท: | แกนเดี่ยว |
แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |

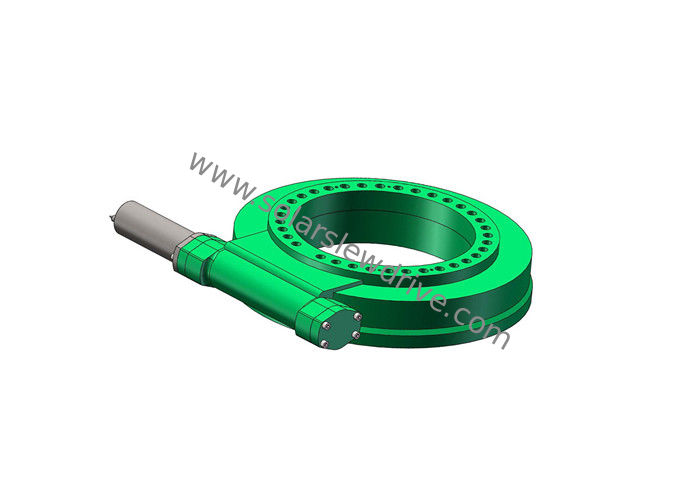

ไดรฟ์ Slew Gear Slew ทำจากเหล็กพร้อมการออกแบบที่หุ้มด้วย IP66 ที่ใช้ในระบบติดตามแสงอาทิตย์
รายละเอียดสินค้า
ไดรฟ์แกว่งได้มีส่วนสำคัญในการพัฒนาและปรับปรุงระบบติดตามแสงอาทิตย์รวมถึงระบบติดตามแสงอาทิตย์แกนเดียวและระบบติดตามแสงอาทิตย์สองแกน โดยเฉพาะอย่างยิ่งผ่านการออกแบบที่กะทัดรัด ความจุสูง ฟันเฟืองขนาดเล็ก IP66 ป้องกันน้ำและป้องกันสูง - เกรดฝุ่น ติดตั้งง่าย ล็อคตัวเอง และต้นทุนที่คุ้มค่ามากขึ้น
คุณสมบัติ
1. ทำงานด้วยเทคโนโลยีหนอนมาตรฐาน ซึ่งตัวหนอนบนเพลาแนวนอนทำหน้าที่เป็นตัวขับเกียร์ โดยทั่วไป เพลาจะขับเคลื่อนด้วยมอเตอร์เกียร์ไฟฟ้า
2. อัตราทดเกียร์สูงคุณลักษณะนี้ตอบสนองความต้องการทางเทคนิคของการหมุนด้วยความเร็วต่ำ
3. เทคโนโลยีหนอนนาฬิกาทราย usd เพื่อลดการมีส่วนร่วมของฟันส่งผลให้มีความแข็งแรงประสิทธิภาพและความทนทานมากขึ้น
4. การออกแบบพร้อมติดตั้ง
5. แรงบิดสูงสุดของโซลูชั่นที่มีอยู่ทั้งหมดในตลาด
6. ที่อยู่อาศัยห่อหุ้ม
7. การออกแบบ IP66
8. ออกแบบมาเพื่อความทนทานพร้อมการบำรุงรักษาน้อยที่สุด
พารามิเตอร์ของ SE7
รุ่น: | SE7 | สถานที่กำเนิด | ฉางโจว ประเทศจีน |
ยี่ห้อ | หังถัว | พิมพ์ | สิ่งที่ส่งมาด้วย |
วัสดุ | 42CrMo,50Mn | แรงบิดเอาต์พุต | 2000 นิวตันเมตร |
แรงบิดช่วงเวลาการเอียง | 1.35 K Nm | ถือแรงบิด | 1.32 K Nm |
คะแนนแกนคงที่ | 132 KN | เรตติ้งเรเดียลคงที่ St | 58 KN |
การจัดระดับแกนแบบไดนามิก Dynamic | 66 KN | เรตติ้งเรเดียลแบบไดนามิก | 38 KN |
อัตราทดเกียร์ | 57:1 | ประสิทธิภาพ | 40% |
แอปพลิเคชั่น
เครื่องติดตามพลังงานแสงอาทิตย์ กังหันลม จานดาวเทียมและเรดาร์ เครนรถบรรทุก รถยก อุปกรณ์เอนกประสงค์ สิ่งที่แนบมากับอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน รถยกยาง รถขุด และลิฟต์ยานยนต์
ข้อมูลทางเทคนิคของ SE Slewing Drive
รุ่น | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
