จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE21" |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | SE21" |
|---|---|---|---|
| อัตราทดเกียร์: | 125: 1 | แรงบิดเอาท์พุทจัดอันดับ: | 16 กิโลนิวตัน |
| แรงบิดเอียง: | 205 kNm | อย่างมีประสิทธิภาพ: | 40% |
| สี: | RAL 9006 | ||
| แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |
||

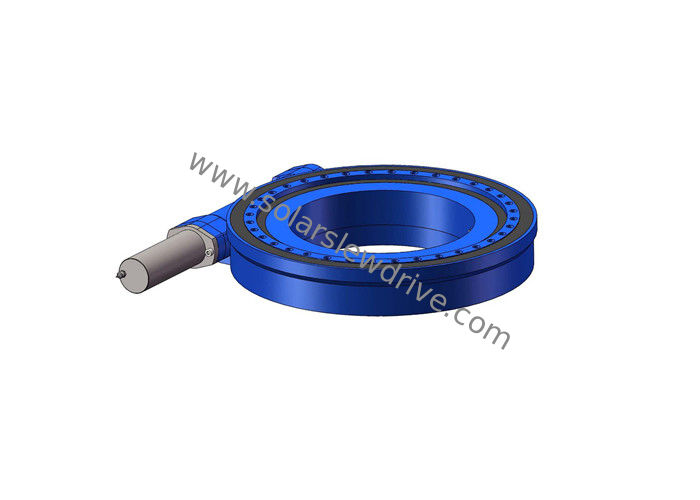

21 นิ้ว IP66 Solar Tracker Slew Drive พร้อมหนอน 42CrMo และซองเกียร์สำหรับใช้ในอุตสาหกรรม
คำอธิบาย
ตลับลูกปืนแกว่งหรือตัวขับวงแหวนหมุนเป็นตลับลูกปืนแบบหมุนได้ซึ่งโดยทั่วไปแล้วสามารถรองรับภาระหนัก แต่หมุนได้ช้ามักใช้ในแท่นแนวนอน เช่น เครนทั่วไป ลานสวิง หรือแท่นหันหน้าไปทางลมของกังหันลมแกนนอน
คุณสมบัติ
1.สามารถรับอัตราทดเกียร์ได้มาก
2. การออกแบบที่กะทัดรัดยิ่งขึ้น
3.การสัมผัสฟันมากขึ้นโดยใช้หนอนห่อหุ้มNS การส่งผ่านตาข่ายแบบหลายฟันทำให้ทำงานได้อย่างราบรื่นโดยมีเสียงรบกวนต่ำ
4. Self-locking สามารถตระหนักถึงการล็อคตัวเองแบบย้อนกลับนั่นคือมีเพียงหนอนเท่านั้นที่ขับเคลื่อนล้อหนอนด้วยคุณสมบัตินี้ กลไกตัวหนอนที่ใช้ในเครื่องจักรกลหนักสามารถมีบทบาทในการป้องกันความปลอดภัย
5. ประสิทธิภาพการส่งสูง สึกหรอน้อยลง
พารามิเตอร์ SE Slewing Drive
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
แอปพลิเคชัน
เครื่องจักรทางวิศวกรรมเป็นสถานที่ที่ใช้กันอย่างแพร่หลายมากที่สุดสำหรับตลับลูกปืนแกว่ง เช่น เครื่องจักรเคลื่อนที่บนพื้นโลก, รถขุด, เครื่องสลายตัว, รถยกกองซ้อน, รถเกลี่ยดิน, รถบดถนน, เครื่องคว้านทรงพลัง, เครื่องเจาะหิน ฯลฯ
แอปพลิเคชันของไดรฟ์แกว่งนั้นกว้างขวางและเพิ่มขึ้นอย่างมากครั้งหนึ่งเคยใช้เป็นหลักสำหรับการขุดและการก่อสร้างหนัก ตอนนี้การใช้งานไดรฟ์แบบแกว่ง ได้แก่ พลังงานแสงอาทิตย์ กังหันลม และแม้แต่เครื่องเล่นเพื่อความบันเทิงอุตสาหกรรมหันไปใช้ไดรฟ์ที่ต้องใช้ความแข็งแกร่ง ความแม่นยำ ความปลอดภัย และประสิทธิภาพอย่างมหาศาล
