สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SE14 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~1100 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
อัตราทดเกียร์: | 125: 1 | พิมพ์: | ล้อมรอบ |
---|---|---|---|
ใบสมัคร: | พลังงานแสงอาทิตย์ | ไดร์เวอร์: | มอเตอร์ไฮดรอลิก |
เกรด IP: | IP66 | สี: | ตามที่ขอ |
ประสิทธิภาพ: | 40% | ฟันเฟือง: | 0.1 องศา |
แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |

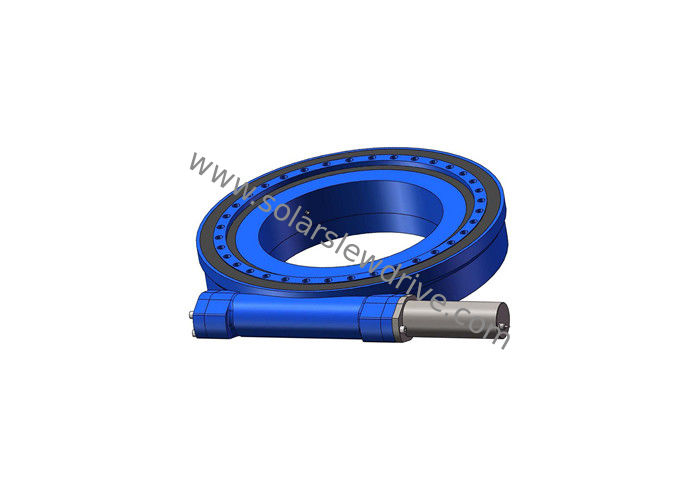

IP66 Worm Geared Slew Drive พร้อมซีล IP66 สำหรับระบบติดตามแสงอาทิตย์และเครื่องจักร
คำอธิบาย
ไดรฟ์แกว่งเป็นกระปุกเกียร์แบบประกอบขนาดกะทัดรัดที่สามารถรับน้ำหนักในแนวแกน แนวรัศมี และโมเมนต์พลิกคว่ำได้ในเวลาเดียวกันไดรฟ์แกว่งโดยทั่วไปมีรูสำหรับยึด เฟือง หนอนห่อหุ้ม รูสารหล่อลื่น และชิ้นส่วนซีลเป็นต้น
คุณสมบัติ
1. ความสามารถในการโหลดแบบสถิตสูง
2. โหลดไดนามิกสูง
3. ความแข็งสูง
4. ความแม่นยำในการหมุนด้วยการโหลดล่วงหน้า
ข้อดี
1. หมุนได้ 360 องศา
2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์นี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. ติดตั้งง่าย
5. บำรุงรักษาน้อยที่สุด
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. ความแม่นยำสูง
แอปพลิเคชัน
Slewing dirves ถูกนำมาใช้กันอย่างแพร่หลายในรถเครน, เครื่องขุด, เครื่องจักรก่อสร้าง, เครื่องจักรขนถ่ายสินค้าที่ท่าเรือ, turnplates ขนาดใหญ่ของเรดาร์ความแม่นยำสูงและเครื่องยิงขีปนาวุธ ฯลฯ
พารามิเตอร์ประสิทธิภาพของ SE series
แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
