สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | SE12" |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L/c, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
แบบ: | SE12 | อัตราทดเกียร์: | 78: 1 |
---|---|---|---|
ใบสมัคร: | เครื่องจักรในงานก่อสร้าง | สถานที่กำเนิด: | ฉางโจว จีน |
คนขับรถ: | เซอร์โวมอเตอร์ 220VAC / 380VAC | การประกัน: | 5 ~ 10 ปี |
ใบรับรอง: | ISO9001, CE | การติดตั้ง: | ตามแนวนอน |
แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |

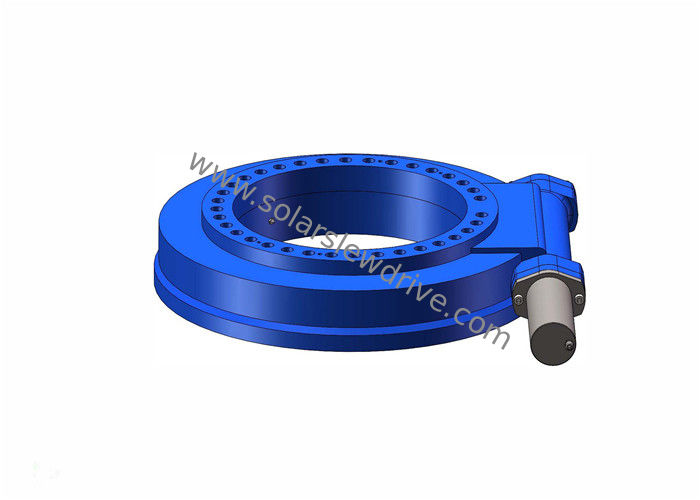

ไดรฟ์ Slewing แนวนอนพร้อมตัวเครื่องที่ใช้ในงานก่อสร้างวิศวกรรม
ลักษณะ
ไดรฟ์แกว่งที่อยู่อาศัยล้อมรอบ SE ถูก นำมาใช้ กันอย่างแพร่หลาย ในเครื่องจักรก่อสร้างวิศวกรรมเช่นพลังงานแสงอาทิตย์พลังงานลมและความหลากหลายของการดำเนินงานในระยะยาวของเครื่องจักรติดตามอัตโนมัติและแม้แต่อุตสาหกรรมหุ่นยนต์อุตสาหกรรม มันถูกออกแบบมาเพื่อต้านทานลมพายุฝนและสภาพแวดล้อมที่รุนแรงอื่น ๆ ก็สามารถทำงานกลางแจ้ง
โรตารี่ลดส่วนใหญ่มีข้อดีสี่ต่อไปนี้:
1. แกว่งไดรฟ์เป็นแบบบูรณาการไดรฟ์แกว่งที่ใหญ่ที่สุดและเล็กที่สุดสามารถขับเครื่องที่มีช่องว่างโหลดหลายสิบครั้ง แต่ขนาดของพวกเขาโดยเฉพาะอย่างยิ่งขนาดแกนโซ่ส่งไม่แตกต่างกันมากข้อดีนี้อำนวยความสะดวกในรูปแบบโครงสร้างแบน ของชิ้นส่วนที่เชื่อมต่อของไดรฟ์ซีรีส์ซึ่งช่วยลดอุปกรณ์เครื่องจักรกลทั้งหมด
2 . ความปลอดภัยของไดรฟ์แกว่ง
ไดรฟ์หนอนมีลักษณะของการล็อคตัวเองแบบย้อนกลับสามารถบรรลุการล็อคตัวเองแบบย้อนกลับนั่นคือหนอนจะขับล้อหนอนเท่านั้น ลักษณะนี้ทำให้ไดรฟ์ฆ่าใช้กันอย่างแพร่หลายในการยกงานทางอากาศและอุปกรณ์อื่น ๆ ในขณะที่การปรับปรุงเนื้อหาทางวิทยาศาสตร์และเทคโนโลยีของโฮสต์ แต่ยังปรับปรุงเสถียรภาพการดำเนินงานของโฮสต์และปัจจัยด้านความปลอดภัยของการดำเนินงาน ไดรฟ์ slewing ติดตั้งง่ายบำรุงรักษาง่ายและประหยัดพื้นที่ติดตั้งในระดับที่สูงกว่าผลิตภัณฑ์โรตารี่ทั่วไป
ตารางแสดงประสิทธิภาพของซีรี่ย์ SE
แบบ | อัตราส่วน | แรงบิดขาออก (Nm) | แรงบิดเอียง (Nm) | แรงบิดโฮลดิ้ง (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | อย่างมีประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
5” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
7” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
คำแนะนำในการติดตั้ง
ไดรฟ์แกว่งซีรี่ย์ SE มักติดตั้งในแนวนอน และเรายังแนะนำให้ติดตั้งในแนวนอนโดยพิจารณาถึงประสิทธิภาพของไดรฟ์แกว่ง
