สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | 9 นิ้ว |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 100~380/ pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 45 วัน |
เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
วัสดุ: | 50 ล้าน, 42CrMo | แบบ: | 9 นิ้ว |
---|---|---|---|
อัตราทดเกียร์: | 61: 1 | อย่างมีประสิทธิภาพ: | 40% |
แม่นยำ: | ≤ 0.1 | ไดร์เวอร์: | มอเตอร์ไฟฟ้า |
สี: | ตามที่ขอ | โฮลดิ้งแรงบิด: | 30800 นิวตันเมตร |
แสงสูง: | ไดรฟ์ slewing สำหรับระบบติดตามแสงอาทิตย์ไดรฟ์ติดตามแสงอาทิตย์,solar tracker drive |

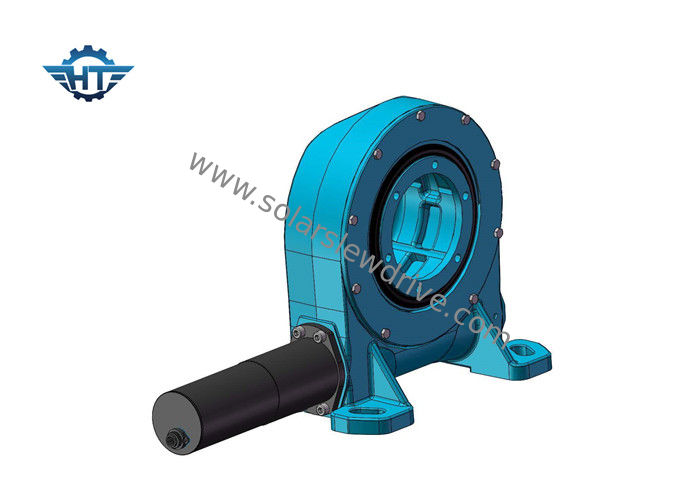

ตัวติดตามพลังงานแสงอาทิตย์แนวตั้ง 9 นิ้ว Slew Drive พร้อมตัวหนอนนาฬิกาทรายและเหมาะสำหรับหลอดหลัก 13 * 13
คำอธิบาย
Hangtuo มีความรู้และความเชี่ยวชาญในด้านการออกแบบ การพัฒนา และการผลิตไดรฟ์แกว่งเรามีประสบการณ์มากกว่า 10 ปีทีมงานของเรามีความเชี่ยวชาญในการวิจัยและพัฒนาในด้านนั้นๆประสบการณ์ของเราครอบคลุมด้านเทคโนโลยีการติดตามสำหรับระบบไฟฟ้าโซลาร์เซลล์ วิศวกรรมเครื่องกล เทคโนโลยีไดรฟ์แกว่ง
ข้อดีของเรา
เวลาตอบสนองอย่างรวดเร็ว
ประสบการณ์ระยะยาวในการควบคุมกระบวนการอัจฉริยะสำหรับการผลิตจำนวนมากตลอดจนในการพัฒนาผลิตภัณฑ์ที่มุ่งเน้นลูกค้า
ข้อดีของผลิตภัณฑ์
Slewing Drive (แบบปิด, ประเภทแนวตั้ง, ประเภทแกนคู่, ประเภทความแม่นยำ) ไดรฟ์แกว่งตัวหนอนนาฬิกาทรายขึ้นอยู่กับตลับลูกปืนแกว่งที่มีแรงบิดโมเมนต์เอียงที่แข็งแกร่งและฟังก์ชั่นล็อคตัวเองแบบสถิตพื้นผิวสัมผัสของฟันส่วนใหญ่ได้รับการออกแบบมาเป็นพิเศษสำหรับการบรรทุกน้ำหนักมาก
คุณภาพคงที่
กำหนดจุดตรวจสอบคุณภาพที่สำคัญ รวม 9 ตำแหน่งผ่านโรงงานเราตั้งค่าจุดตรวจสอบคุณภาพที่สำคัญ ให้คำแนะนำในการตรวจสอบคุณภาพเพื่อควบคุมอย่างเข้มงวดในกระบวนการสำคัญเราใช้ความแม่นยำสูงและการสอบเทียบเกจวัด
การทดสอบ
เครื่องมือวัดขั้นสูง
การวัดควรได้รับการสอบเทียบ ตรวจสอบ และใช้ได้เฉพาะเกจที่ผ่านการรับรองเท่านั้น
เอกสารทางเทคนิค
แบบอย่าง | อัตราส่วน | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
สำหรับพารามิเตอร์ทางเทคนิคของผลิตภัณฑ์โดยละเอียดเพิ่มเติม ติดต่อเราสำหรับแคตตาล็อกผลิตภัณฑ์และภาพวาดการขายโดยละเอียด
แอปพลิเคชัน
แอปพลิเคชันไดรฟ์แกว่งที่ใช้บ่อยที่สุดสำหรับไดรฟ์แกว่งแกนคู่คือเครื่องติดตามแสงอาทิตย์แบบสองแกน เช่น ฮีลิโอสแตทและโฟโตโวลตาอิกแบบเข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์การใช้งานอื่นๆ ได้แก่ ลิฟต์รถยนต์ ตัวกำหนดตำแหน่งแขนหุ่นยนต์ และอุปกรณ์บนเวที
