สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HANGTUO |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE6 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | 200~330 USD/PC |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15 ~ 30 วัน |
สามารถในการผลิต: | 12000 ชิ้น / ปี |
ประเภท: | Slewing Drive | วัสดุ: | 42CRMN หรือ 50 ล้าน |
---|---|---|---|
ใบสมัคร: | ระบบพลังงานแสงอาทิตย์ | การประกัน: | 10 ปี |
สี: | ลูกค้าจำเป็นต้องใช้ | ขนาด: | VE6 |
เครื่องยนต์: | 24V | 404 Not Found: | 30 Field Life |
แสงสูง: | มอเตอร์ Slewdrive 24V,พลังงานแสงอาทิตย์ Slewdrive,ดาวเทียม Slewdrive |

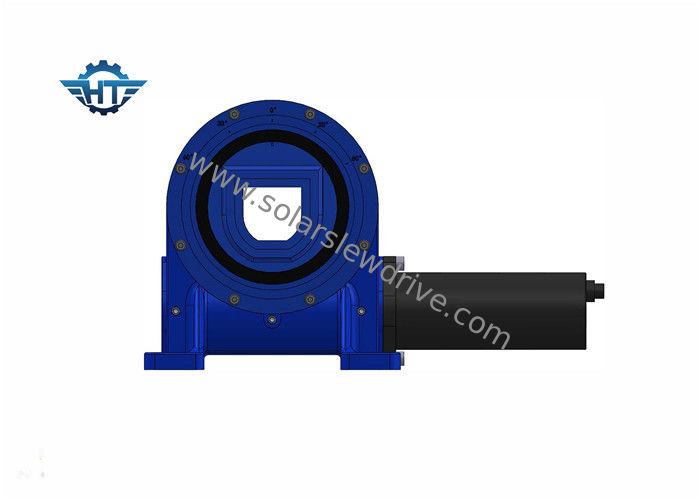

Ve Solar Tracker Slew Drive แรงบิดสูงและความแม่นยำสูงสำหรับพลังงานแสงอาทิตย์และดาวเทียม
ลักษณะ
A vertical self locking worm gear slewing drive, commonly referred as a worm drive or slewing bearings, is a complete, ready to install system that consists of gear or slewing ring bearing, worm, base, and completely enclosed housing. ไดรฟ์เกียร์หนอนล็อคตัวแนวตั้งแนวตั้งซึ่งมักเรียกกันว่าไดรฟ์หนอนหรือแบริ่งการแกว่งเป็นระบบที่สมบูรณ์พร้อมติดตั้งซึ่งประกอบด้วยแบริ่งแหวนเกียร์หรือการแกว่งตัวหนอนฐานและตัวเรือนที่ปิดล้อมอย่างสมบูรณ์ It can be customized with hydraulic or electric motors, planetary gearboxes, AC motors, stepper motors etc. มันสามารถปรับแต่งด้วยมอเตอร์ไฮดรอลิกหรือไฟฟ้า, กระปุกเกียร์ดาวเคราะห์, มอเตอร์ AC, มอเตอร์ stepper ฯลฯ
คุณสมบัติ
1. หมุนได้ 360 องศา
2. การเชื่อมต่อของมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. During installation, it is not necessary to adjust the gearing clearance; 3. ระหว่างการติดตั้งไม่จำเป็นต้องปรับระยะห่างเกียร์ this is already set by the producer before factory สิ่งนี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. จาระบีได้รับการเติมเต็มก่อนที่โรงงาน
5. ติดตั้งง่ายและบำรุงรักษาต่ำ
6. การใช้พื้นที่อย่างสมเหตุสมผล
7. The gear is self-locking; 7. เกียร์ล็อคตัวเอง therefore a brake is not necessary ดังนั้นจึงไม่จำเป็นต้องเบรก
8. วิธีการเริ่มและหยุดที่ง่ายและราบรื่น
9. แรงบิดสูงเอียงเหมาะสำหรับการติดตั้งแนวนอน
พารามิเตอร์ประสิทธิภาพของไดรฟ์ Slew แนวตั้ง
แบบ | อัตราส่วน | แรงบิดเอาท์พุทจัดอันดับ | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | โฮลดิ้งแรงบิด | อย่างมีประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13kg |
5" | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18kg |
7" | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28kg |
8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กิโลกรัม |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กิโลกรัม |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กิโลกรัม |
