จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | SE7 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 ~ 45 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
| แบบ: | 7 นิ้ว | อัตราทดเกียร์: | 57: 1 |
|---|---|---|---|
| อย่างมีประสิทธิภาพ: | 40% | แม่นยำ: | ＜0.1 ° |
| คนขับรถ: | มอเตอร์ไฟฟ้าไฮดรอลิกเซอร์โว | ประเภท: | แนวนอนและแนวตั้ง |
| ใบสมัคร: | การใช้งานด้านอุตสาหกรรมและ OEM | สี: | ตามที่ขอ |
| แสงสูง: | 7 "Worm Gear Slewing Ring,12vdc Worm Gear Slewing Ring,Backlash Worm Gear Slewing Ring |
||

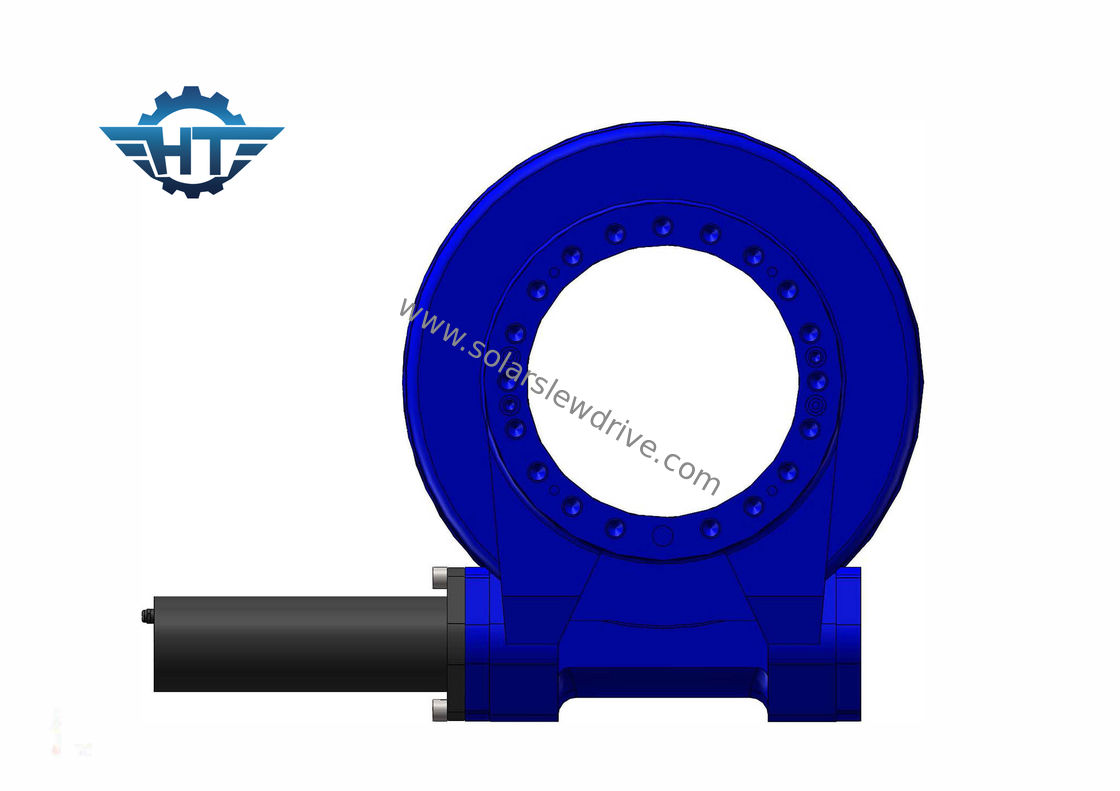

แหวนเฟืองตัวหนอนฟันเฟืองขนาดเล็กพร้อมมอเตอร์ 12VDC สำหรับระบบติดตาม PV และ CSP
รายละเอียดสินค้า
ไดรฟ์แกว่งตัวเรือนแบบปิดส่วนใหญ่ใช้กับสภาวะที่ค่อนข้างสูงสำหรับความต้องการสูงสำหรับโอกาสป้องกันฝุ่นป้องกันฝนและป้องกันการกัดกร่อนเกรดการป้องกัน IP66
ชื่อยี่ห้อ: HT
จำนวนรุ่น: SE7, 7 Inch
วัสดุ: 50 Mn, 42CrMo
ใบรับรอง: ISO9001, CE
การรับประกัน: 3 ~ 5 ปี
อายุการใช้งาน: 30 ปี
การบรรจุ: กล่องไม้อัดพร้อมโครงเหล็ก
ขนาดของไดรฟ์สังหารแตกต่างกันและรุ่นข้อมูลจำเพาะจะถูกแบ่งตามเส้นผ่านศูนย์กลางรางโดยประมาณของตลับลูกปืนสังหาร: WD-080, WD-0130, WD-0170, WD-0223, WD-0343, WD-0419, WD-0478, WD-0625 และข้อกำหนดอื่น ๆมาตรฐานการตั้งชื่อของรุ่นในประเทศเป็นไปตามเส้นผ่านศูนย์กลางร่องน้ำโดยประมาณของตลับลูกปืนแบบเลื่อนหน่วยเป็นนิ้ว (1 นิ้ว = 25.4 มม.) แบ่งออกเป็น SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, SE25 และข้อกำหนดอื่น ๆตัวแทน "WD" ในคำบรรยายภาพแบบจำลองต่างประเทศหมายถึงคำย่อของ Worm and drive และ "SE" ในคำบรรยายภาพแบบจำลองในประเทศ: ตัวย่อของ Slewing และ Encloseไม่ว่าจะตั้งชื่อด้วยวิธีใดขนาดการติดตั้งที่สอดคล้องกันและพารามิเตอร์ประสิทธิภาพของแต่ละรุ่นจะเหมือนกัน
คุณสมบัติและการใช้งาน
ด้วยการใช้แบริ่งแกว่งเป็นส่วนประกอบหลักทำให้ไดรฟ์แกว่งสามารถรับแรงตามแนวแกนแรงรัศมีและช่วงเวลาการเอียงได้พร้อมกันSlewing drive ถูกนำไปใช้อย่างแพร่หลายในรถพ่วงแบบแยกส่วนเครนทุกประเภทแท่นทำงานทางอากาศระบบติดตามแสงอาทิตย์และระบบพลังงานลม
พารามิเตอร์ของ SE Slewing Drives
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1 & quot; | 32: 1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3 & quot; | 31: 1 | 600 | 1,500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5 & quot; | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2543 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9 & quot; | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12 นิ้ว | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14 นิ้ว | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17 & quot; | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21 & quot; | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25 & quot; | 150: 1 | 21000 | 271160 | 89000 | พ.ศ. 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
| 50 ล้าน,42CrMo |
