| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 วัน |
| Payment Terms: | L / C, T / T, Wester N Union |

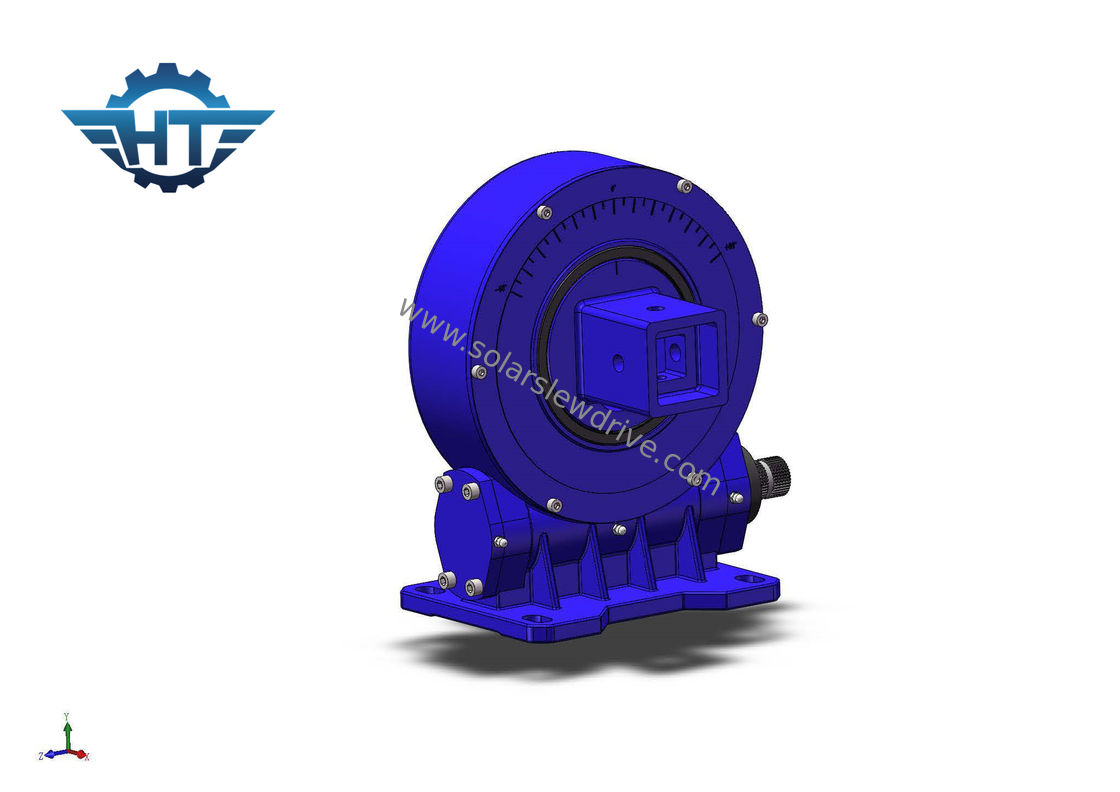

VE9 Vertical Worm Gear Slew Drive, ซองจดหมายและล็อคตัวเองสำหรับระบบติดตามแสงอาทิตย์
คำอธิบาย
1. ความเป็นโมดูลาร์
เนื่องจากการผสานรวมของไดรฟ์แบบหมุนที่สูงผู้ใช้จึงไม่จำเป็นต้องซื้อและประมวลผลแต่ละส่วนของอุปกรณ์หมุนทีละชิ้นในระดับหนึ่งยังช่วยลดขั้นตอนการเตรียมการในช่วงเริ่มต้นของการผลิตผลิตภัณฑ์ซึ่งจะช่วยเพิ่มผลิตภาพแรงงานได้อย่างมาก
2. ความปลอดภัย
ไดรฟ์เฟืองตัวหนอนมีลักษณะของการล็อคตัวเองแบบย้อนกลับซึ่งสามารถทำให้เกิดการล็อคตัวเองแบบย้อนกลับได้นั่นคือหนอนสามารถขับเคลื่อนได้โดยตัวหนอนเท่านั้นและตัวหนอนไม่สามารถขับเคลื่อนโดยหนอนคุณลักษณะนี้ทำให้โรตารี่ไดรฟ์สามารถใช้กันอย่างแพร่หลายในการยกการทำงานในที่สูงและอุปกรณ์อื่น ๆในขณะที่ปรับปรุงเนื้อหาทางวิทยาศาสตร์และเทคโนโลยีของเครื่องยนต์หลักนอกจากนี้ยังช่วยเพิ่มเสถียรภาพในการทำงานและปัจจัยด้านความปลอดภัยของเครื่องยนต์หลักอีกด้วย
3. ลดความซับซ้อนของการออกแบบโฮสต์
เมื่อเทียบกับการเปลี่ยนเกียร์แบบเดิมการส่งผ่านเฟืองตัวหนอนจะได้รับอัตราทดที่ค่อนข้างใหญ่กว่าในบางกรณีสามารถละเว้นชิ้นส่วนตัวลดสำหรับเครื่องยนต์หลักได้ซึ่งจะช่วยลดต้นทุนการซื้อของลูกค้าและยังช่วยลดการเกิดเครื่องยนต์หลักขัดข้องได้อีกด้วย
พารามิเตอร์ของ VE Series
| รุ่น | อัตราส่วน | แรงบิดเอาต์พุตสูงสุด (Nm) | แรงบิดเอียง (Nm) | ถือแรงบิด (Nm) | โหลดแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3 " | 31: 1 | 600 | 1,500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5 " | 37: 1 | 800 | 5,000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7 นิ้ว | 57: 1 | พ.ศ. 2293 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12 นิ้ว | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14 นิ้ว | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21 & quot; | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. ช่วงเวลาการพลิกคว่ำที่แข็งแกร่งขึ้นอยู่กับแหวนแกว่ง
2. นำไดรฟ์หนอนมาใช้
3. ขับเคลื่อนภาระที่มากขึ้นสำหรับการใช้หน้าสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ดีกว่า
