สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HangTuo |
ได้รับการรับรอง: | CE, ISO9001 |
หมายเลขรุ่น: | VE9 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
ราคา: | USD 280~504 / pc |
รายละเอียดการบรรจุ: | กล่องไม้อัด |
เวลาการส่งมอบ: | 15~45 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
ลักษณะเฉพาะ: | เกียร์ล็อคตัวเอง | อัตราทดเกียร์: | 61:1 |
---|---|---|---|
ประสิทธิภาพ: | 40% | ความแม่นยำ: | ≤ 0.1 |
มอเตอร์เกียร์: | มอเตอร์ไฟฟ้า | พิมพ์: | ติดตั้งในแนวตั้ง |
แอปพลิเคชัน: | Solar Tracker | สี: | ตามที่ขอ |
แสงสูง: | กล่องเกียร์ไดรฟ์ฆ่าตัวเองล็อคตัวเอง,กล่องเกียร์ไดรฟ์ฆ่าล็อคตัวเอง,IP66 Slewing Drive Reducer |

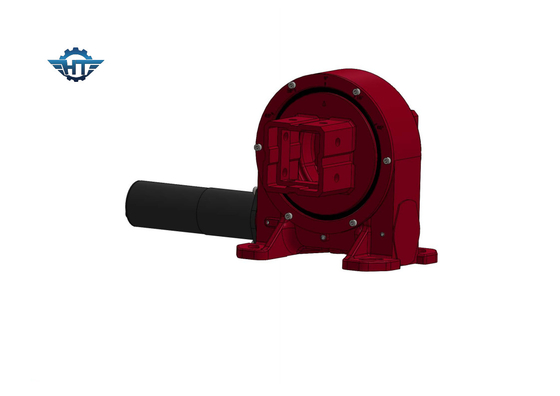

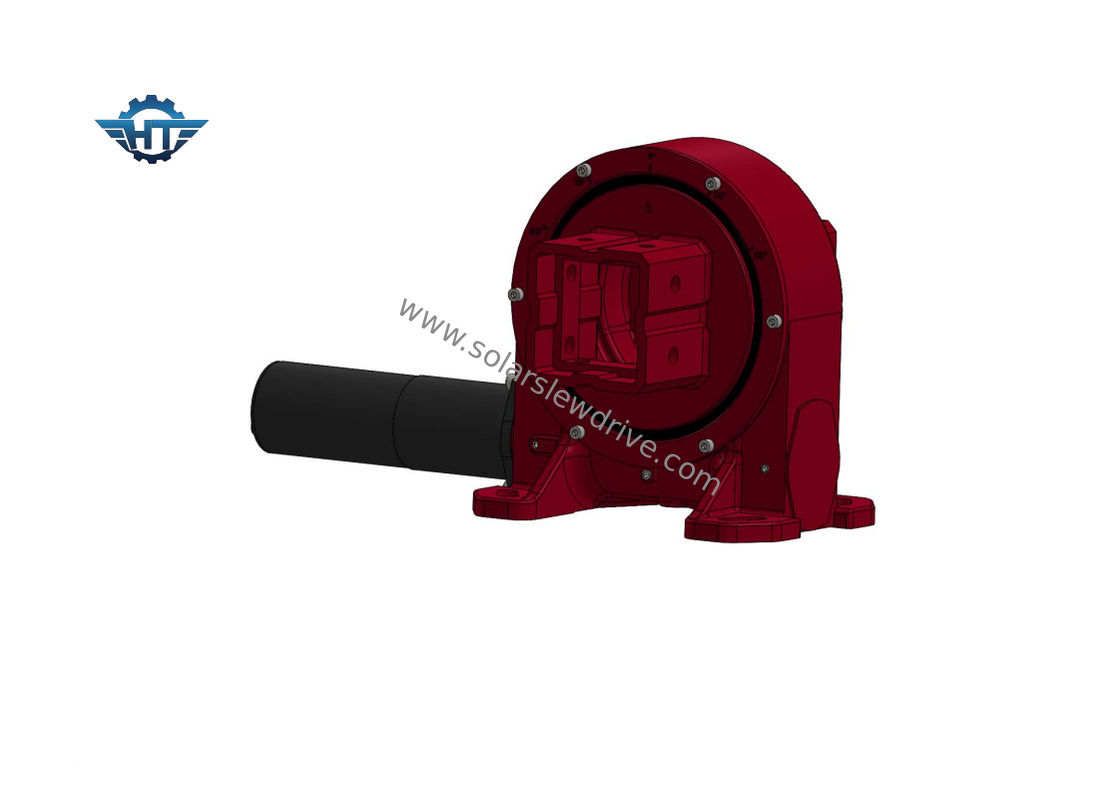

กระปุกเกียร์ลด IP 66 Slewing Drive สำหรับระบบติดตามพลังงานแสงอาทิตย์
ล็อคตัวเองใน Worm Gear Slew Drive Description
เนื่องจากการผสานรวมของไดรฟ์ slew ในระดับสูง ผู้ใช้จึงไม่จำเป็นต้องซื้อและประมวลผลแต่ละส่วนของไดรฟ์ slew ทีละส่วนในระดับหนึ่ง ยังลดขั้นตอนการเตรียมการที่จุดเริ่มต้นของการผลิตผลิตภัณฑ์ ซึ่งจะช่วยปรับปรุงผลิตภาพแรงงานอย่างมาก
ไดรฟ์ฆ่าเฟืองตัวหนอนมีลักษณะของการล็อคตัวเองแบบย้อนกลับซึ่งสามารถตระหนักถึงการล็อคตัวเองแบบย้อนกลับนั่นคือเกียร์เท่านั้นที่สามารถขับเคลื่อนโดยตัวหนอนคุณลักษณะนี้ทำให้ไดรฟ์หมุนเหวี่ยงถูกนำมาใช้กันอย่างแพร่หลายในพลังงานแสงอาทิตย์ เสาอากาศ การยก การทำงานบนที่สูง และอุปกรณ์อื่นๆในขณะที่ปรับปรุงเนื้อหาทางวิทยาศาสตร์และเทคโนโลยีของเครื่องยนต์หลัก ยังช่วยเพิ่มเสถียรภาพในการทำงานและปัจจัยด้านความปลอดภัยของเครื่องยนต์หลักอีกด้วย
เมื่อเทียบกับเกียร์ธรรมดา เกียร์หนอนสามารถรับอัตราส่วนการลดลงที่ค่อนข้างใหญ่ในบางกรณี อาจละเว้นชิ้นส่วนลดเกียร์สำหรับเครื่องยนต์หลัก ซึ่งจะช่วยลดต้นทุนการซื้อให้กับลูกค้า และยังช่วยลดการเกิดความล้มเหลวของเครื่องยนต์หลักได้อย่างมาก
เอกสารทางเทคนิคของ VE Series
แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. โมเมนต์พลิกกลับอย่างแรง
2. นำหนอนห่อคู่มาใช้
3. ขับของที่ใหญ่ขึ้นเพื่อใช้การสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ที่ดีขึ้น
