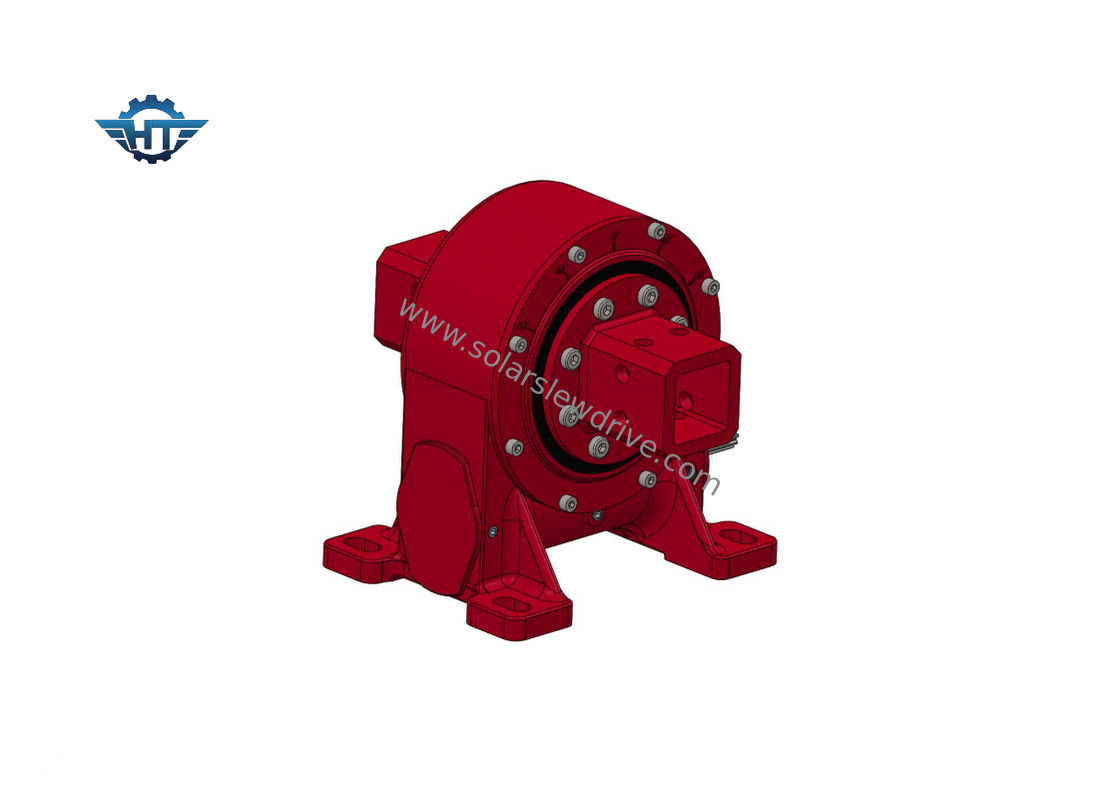

VE9 Compact Worm Gearbox Slewing Drive สำหรับ Axis Solar Tracker
กระปุกเกียร์หนอนขนาดกะทัดรัดคำอธิบาย
การจัดส่งที่เชื่อถือได้ – คำสั่งซื้อส่วนใหญ่จัดส่งใน 15 วันหรือน้อยกว่า สำหรับฤดูกาลที่วุ่นวาย ใน 30 วัน
การสนับสนุนด้านเทคนิค – วิศวกรพร้อมให้ความช่วยเหลือ
ไดรฟ์แกว่งคุณภาพสูงในราคายุติธรรม - เรามีโรงงานของเราเองด้วยผลิตภัณฑ์ที่ตรงตามหรือเกินคุณภาพของแบรนด์หลักทั้งหมด และเราจะใช้วิธีการจัดส่งที่ประหยัดตามคำสั่งซื้อที่แตกต่างกันเพื่อให้คุณอยู่ในงบประมาณ
การดำเนินงานและการบำรุงรักษา-การดำเนินการและการบำรุงรักษาเป็นเรื่องง่ายและลดค่าธรรมเนียมของคุณ
เอกสารข้อมูลชุดเกียร์หนอน VE9
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ใช่ | 251 |
การติดตั้ง
1. การเตรียมการ
1.1 ตรวจสอบไดรฟ์เลื่อนเพื่อหาความเสียหายทางกายภาพ
1.2 ทำความสะอาดพื้นผิวรองรับ
2. น็อตยึด
ในฐานะผู้ผลิตกระปุกเกียร์ เราไม่จัดหา รับประกัน หรือแนะนำตัวยึดสำหรับติดตั้งที่ใช้โปรดใช้ความระมัดระวังอย่างยิ่งในการระบุรายการนี้ซึ่งจะแนบผลิตภัณฑ์ของเรากับของคุณ
ให้ใช้ขนาด จำนวน และเกรดคุณภาพที่กำหนด
จะต้องสังเกตอัตราส่วนการยึดเกาะ (ความยาวของด้ามจับต่อเส้นผ่านศูนย์กลางของสลักเกลียว) ตั้งแต่ขั้นต่ำ ≥1.5 ถึง สูงสุด ≤2
ห้ามใช้สลักเกลียวที่มีแกนเกลียวเต็ม
ฟังก์ชั่นไดรฟ์ Slew อายุการใช้งานและความทนทานของการเชื่อมต่อโบลต์จะได้รับผลกระทบในกรณีที่ไม่ปฏิบัติตาม
ใช้แหวนรองแบบเรียบที่มีขนาดเหมาะสมและตัวเลือกความแข็งแรงของแรงบิดในการขันเพื่อไม่ให้เกินแรงดันระหว่างพื้นผิวที่อนุญาต
ตามปกติแล้ว สลักเกลียวยึดจะยึดแน่นพอโดยการบรรจุล่วงหน้าที่ถูกต้อง
หมายเหตุ: ไม่อนุญาตให้ใช้วงแหวนแยก แหวนแยก ฯลฯ
แรงบิดในการขันและพรีโหลดเริ่มต้นสำหรับสลักเกลียว
|
แรงบิดกระชับ |
ขนาดสลักเกลียว |
|||||
| ระดับ |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| ชั้น 8.8 | 10.2 นาโนเมตร | 24.7 NM | 49 NM | 85.5 นาโนเมตร | 212.2 NM | 414 NM |
| ชั้น 10.9 | 14.3 NM | 34.8 NM | 68.9 NM | 120.2 นาโนเมตร | 298.4 NM | 582.1 นาโนเมตร |
| ชั้น 12.9 | 17.2 นาโนเมตร | 41.7 นาโนเมตร | 82.7 นาโนเมตร | 144.2 นาโนเมตร | 358.1 NM |
689.5 NM |
