จัดหาไดรฟ์แกว่งที่เป็นนวัตกรรมและคุ้มค่า
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HangTuo |
| ได้รับการรับรอง: | CE, ISO9001 |
| หมายเลขรุ่น: | VE9 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 280~504 / pc |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15~45 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| วัสดุเฟืองตัวหนอน: | 50Mn, 42CrMo | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| แอปพลิเคชัน: | พลังงานแสงอาทิตย์ | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| คนขับ: | มอเตอร์ดาวเคราะห์ DC 24V | ใบรับรอง: | ISO9001, CE |
| การติดตั้ง: | แนวตั้ง/แนวนอน | การซ่อมบำรุง: | ภายใน 5 ปี |
| สี: | ตามที่ขอ | ฟันเฟือง: | ＜0.1 องศา |
| เน้น: | 50Mn หนอนฆ่าไดรฟ์ 61/1 Gear Ratio slew drive,0.1 องศา Solar Tracking slew drive,0.1 degree Solar Tracking slew drive |
||

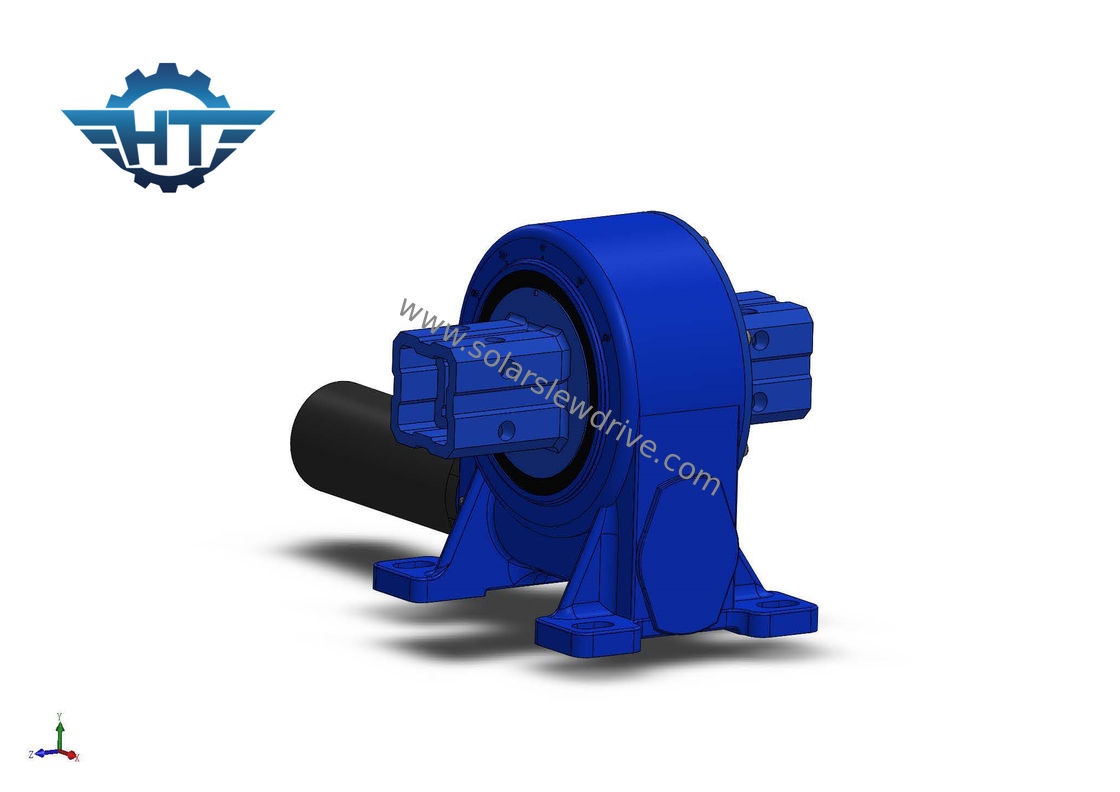

อัตราทดเกียร์ 61 ต่อ 1 สำหรับเฟืองตัวหนอน Slewing Drive ระบบติดตามพลังงานแสงอาทิตย์แกนเดี่ยว
ข้อดีของผลิตภัณฑ์ Worm Gear Slewing Drive
1. เราใช้ซีลน้ำมันโครงกระดูกเพื่อหลีกเลี่ยงการรั่วซึมของน้ำมันอย่างมีประสิทธิภาพ
2. ขนาดการติดตั้งของไดรฟ์แกว่งของเราได้รับการออกแบบมาเพื่อให้เหมาะกับการใช้งานจำนวนมาก
3. บำรุงรักษาง่ายภายใน 5 ปีสำหรับพลังงานแสงอาทิตย์โดยใช้
4. ใช้โครงสร้างเฟืองตัวหนอนสองชั้นซึ่งมีการยึดเกาะที่แข็งแกร่งและแรงบิดโมเมนต์
5. ฮาร์ดสต็อปภายในไดรฟ์แกว่งในกรณีที่ระบบควบคุมซอฟต์แวร์ผิดพลาด
คุณสมบัติ
1. การหมุน ± 60 องศา หยุดยากภายใน
2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเฟืองเกียร์ โครงสร้างช่วยให้มั่นใจได้ว่ามีการสัมผัสหลายฟัน
4. เติมน้ำมันก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำภายใน 5 ปี
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเอง
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. แรงบิดสูง เหมาะสำหรับการติดตั้งแนวตั้ง
พารามิเตอร์ของการห่อหุ้มเฟืองตัวหนอนสlewing Drive
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13กก. |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18กก. |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28กก. |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35กก. |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51กก. |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61กก. |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก. |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก. |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กก. |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
แอปพลิเคชั่น
ไดรฟ์หนอนได้รับการพิสูจน์แล้วว่ามีประสิทธิภาพในเครื่องจักรและอุปกรณ์มากมาย ในการใช้งานที่หลากหลายและสภาพการทำงานที่หลากหลาย เช่น: แท่นก่อสร้างและประกอบ การจัดวางห้องนักบินในเครื่องจักรป่าไม้ อุปกรณ์ขนถ่ายวัสดุ การวางตำแหน่งระบบสุริยะ การควบคุมโครงสร้างส่วนบน และการใช้งานในการปฏิบัติงานของ เครื่องจักรก่อสร้าง เครนอุตสาหกรรม และอื่นๆ
