| Brand Name: | HangTuo |
| Model Number: | SE5" |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

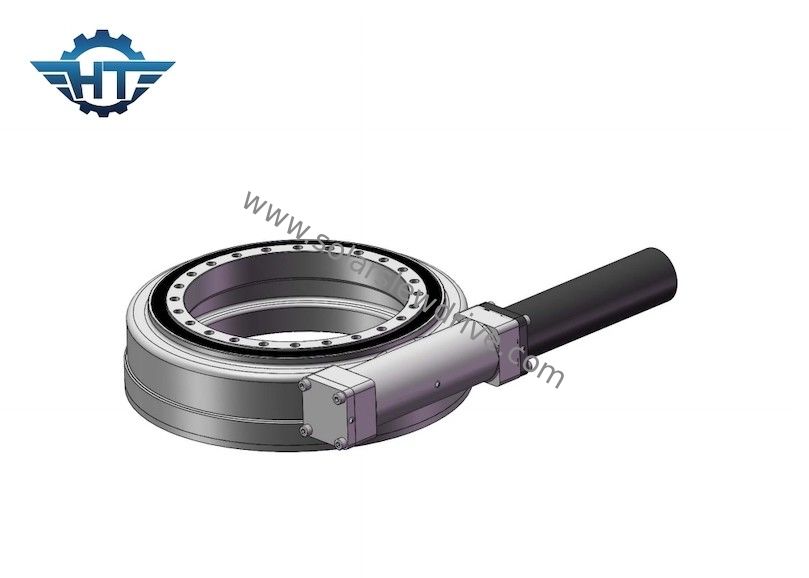

ไดรฟ์แกว่งไฮดรอลิกเกียร์หนอนสำหรับเครื่องจักรก่อสร้างที่มีแรงบิดสูง
ไดรฟ์แกว่งไฮดรอลิกเกียร์หนอน Description
ในอุตสาหกรรมนี้ มีโรตารี่ไดรฟ์หลายรุ่นที่มีซีรีย์ต่างกันซีรีส์ SE เป็นหมวดหมู่ทั่วไปโดยทั่วไปแล้วไดรฟ์ slewing นี้มีการออกแบบที่ปิดด้วยต้นทุนต่ำพร้อมซีลปาก ส่วนประกอบแหวนแกว่ง การหมุน 360 องศา และชุดเกียร์แบบล็อคตัวเองบางรุ่นมีการออกแบบเฟืองตัวหนอนคู่เพื่อเพิ่มขีดความสามารถของแรงบิดนอกจากนี้ อุปกรณ์ยังสามารถตอบสนองความต้องการใช้งานในสภาพแวดล้อมที่มีความชื้นสูง เพื่อไม่ให้ได้รับผลกระทบจากสภาพอากาศที่เปียกชื้นหรือฝนตกหนัก
นอกจากนี้ SE slewing drive ใช้เทคโนโลยีตัวหนอนนาฬิกาทราย และใช้โครงสร้างตัวหนอนนาฬิกาทรายแบบสัมผัสหลายเฟืองซึ่งมีความทนทานต่อแรงกระแทกได้ดี ซึ่งเหมาะสำหรับการใช้งานที่แม่นยำยิ่งขึ้นเพื่อให้ได้แรงบิดสูงสุดของเกียร์และการหมุนที่เสถียรที่สุดสวิงไดรฟ์มาตรฐานมีตัวเรือนแบบเปิดและตัวหนอนนาฬิกาทรายที่ล็อคตัวเองได้ตัวเดียวเมื่อกระแสไฟกลับคืนสู่สภาพเป็นกลาง เวิร์มจะล็อคโหลดให้เข้าที่โดยไม่ต้องเบรกจากภายนอกการออกแบบนี้ทำให้ไดรฟ์แกว่ง SE เป็นโซลูชันในอุดมคติสำหรับการจับคู่การหมุนสัมพัทธ์ของวัตถุสองชิ้น
พารามิเตอร์ประสิทธิภาพของ SE Series
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | ถือแรงบิด | โหลดตามแนวแกน | โหลดเรเดียล | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | นม | กิโลนิวตัน | กิโลนิวตัน | ระดับ | ใช่ | กิโลกรัม | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | ใช่ | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 182 |
ข้อดี
1. ใช้ซีลน้ำมันโครงกระดูกเพื่อหลีกเลี่ยงการรั่วซึมของน้ำมันอย่างมีประสิทธิภาพ
2. ขนาดการติดตั้งที่ออกแบบมาสามารถจับคู่ได้หลายแบบ
3. บำรุงรักษาง่าย
4. ใช้โครงสร้างเฟืองตัวหนอนซึ่งมีแรงยึดเกาะสูงและแรงบิดในการขับขี่
