| ชื่อแบรนด์: | HANGTUO |
| หมายเลขรุ่น: | VE5 |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | 145~226 USD/PC |
| เวลาการส่งมอบ: | 15~30 วัน |
ครับกล่องเกียร์สําหรับระบบติดตามแสงอาทิตย์

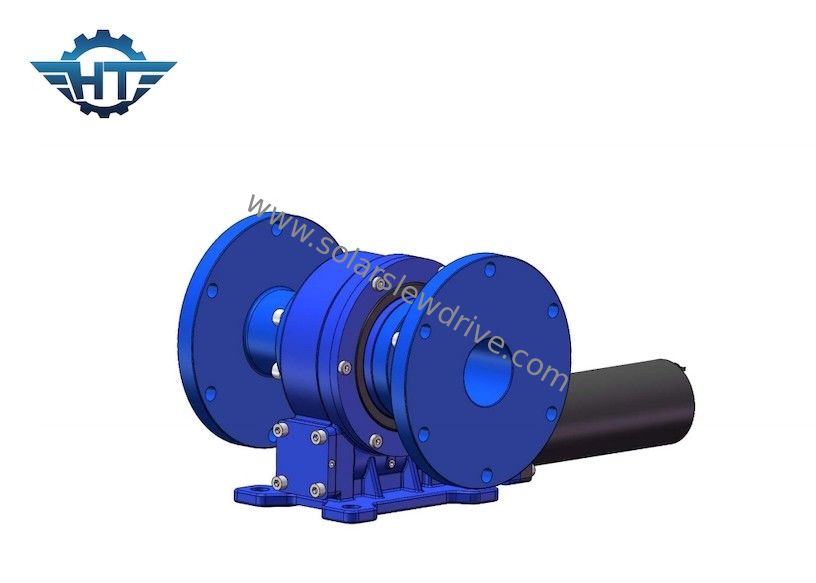

การล็อคตัวเอง Worm Slew Driveคําอธิบาย
เครื่องขับหนอนที่ล็อคตัวเองเป็นหน่วยลดขนาดเล็กและบูรณาการ ที่ถูกออกแบบมาโดยเฉพาะเพื่อควบคุมการเคลื่อนไหวในการหมุนในระบบติดตามแสงอาทิตย์หมุนหมุนแม่น, และกระเป๋าที่แข็งแกร่งและปิดด้วยตัวเลือกในการบูรณาการมอเตอร์ขับเคลื่อน เพื่อสร้างหน่วยส่งที่น่าเชื่อถือ
ไม่เหมือนกับเครื่องลดอัตราการเร่งแบบดั้งเดิม, หมุนหมุนที่ติดตั้งสามารถทนต่อแรงแกน, แรงรัศมี, และวินาทีหมุนได้พร้อมกัน.นี่ทําให้หน่วยคอมแพคทิกสามารถแทนระบบที่ซับซ้อนที่ต้องการหลากหลายหลุมสอดและส่วนประกอบการส่งที่อิสระ. ระหว่างการทํางาน, หนอนขับเคลื่อนเกียร์หมุน, ทําให้สามารถหมุนเรียบ, การควบคุม, และแม่นยํา. กณิตศาสตร์ของชุดเกียร์หนอนยังให้ฟังก์ชันล็อคตัวเอง,ที่ป้องกันการหมุนของอัตราผลิตในทางกลับโดยไม่ต้องการความพึ่งพากันโดยสิ้นเชิงกับเบรคมอเตอร์.
เครื่องขับเคลื่อนนี้ถูกออกแบบมาสําหรับระบบติดตามแสงอาทิตย์แบบแกนเดียวและแกนสอง เพื่อให้แน่ใจว่า แผ่นไฟฟ้าไฟฟ้าจะรักษาตําแหน่งที่กําหนดไว้หรือภาระแบบไดนามิค ระหว่างที่ทําให้การปรับต่อเนื่องตามสภาพแสงอาทิตย์ที่เปลี่ยนแปลงการออกแบบที่ปิดปิดกันป้องกันองค์ประกอบภายในจากฝุ่น ความชื้น และสภาพแวดล้อมภายนอกที่รุนแรง ทําให้อายุการใช้งานยาวนานและลดความต้องการในการบํารุงรักษาให้น้อยที่สุด
มีขนาดตั้งแต่ 3 นิ้วถึง 25 นิ้ว รุ่นสินค้านี้เหมาะสําหรับโครงการไฟฟ้าไฟฟ้าขนาดอาศัย, การค้า, การเกษตรและการใช้ประโยชน์ขึ้นอยู่กับความต้องการการควบคุมการติดตามเฉพาะเจาะจง, หน่วยสามารถตั้งค่าได้ด้วยตัวเลือกการขับเคลื่อนที่หลากหลาย, รวมถึงมอเตอร์ไฮดรอลิก, มอเตอร์สเตปเปอร์, มอเตอร์เซอร์โว, หรือมอเตอร์ไฟฟ้ามาตรฐาน.แพลตฟอร์มการขับเคลื่อนที่หลากหลายอย่างนี้ยังถูกใช้อย่างแพร่หลายในอุปกรณ์เรือ, เครื่องจักรกลก่อสร้าง, เครื่องจักรกลอุตสาหกรรมเบา, อุปกรณ์โลหะ, อุปกรณ์การแพทย์, และภาคอุตสาหกรรมอื่น ๆ
ปริมาตรการทํางานของการขับเคลื่อนสลิวแนวตั้ง
| รุ่น | อัตราส่วน | ทอร์คการออกกําลังปริมาณ | ทอมป์เลน | ภาระแกน | อุตสาหะ | ทอร์คการยึด | ประสิทธิภาพ | ความแม่นยํา | การล็อคตัวเอง | น้ําหนัก |
| N.m | N.m | kN | kN | N.m | ระดับ | ใช่ | กก | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13 กิโลกรัม |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18 กิโลกรัม |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28 กิโลกรัม |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35 กิโลกรัม |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51 กิโลกรัม |
| 12 นิ้ว | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61 กิโลกรัม |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กิโลกรัม |
| 17 นิ้ว | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กิโลกรัม |
| 21 นิ้ว | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กิโลกรัม |
| 25 นิ้ว | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
ลักษณะสําคัญ
การออกแบบล็อคตัวเองเพื่อความปลอดภัยในการใช้งาน
อุปกรณ์ที่มีกลไกเกียร์หนอนล็อคตัวเอง, หน่วยอย่างมีประสิทธิภาพป้องกันภาระจากการขับย้อนกล่องเกียร์. คุณสมบัตินี้รับประกันความมั่นคงตําแหน่งในระหว่างการหยุดไฟฟ้า,การปิดฉุกเฉินหรือเหตุการณ์ลมแรง ลดความพึ่งพาในระบบเบรคภายนอก
กระแสคลื่นสูงและความสามารถในการแบกภาระ
หมุนหมุนที่บูรณาการสามารถ ทนแรงแกนแรง radial และแรงหมุนในขณะเดียวกันระบบติดตามไฟฟ้าไฟฟ้า (PV) ตําแหน่งไกล, และอุปกรณ์ที่ได้รับแรงลมที่ไม่เท่าเทียมกันหรือเปลี่ยนแปลง
การ ตั้ง ตําแหน่ง ดวงอาทิตย์ อย่าง แม่น
ด้วยความแม่นยําในการตั้งตําแหน่ง ≤ 0.1 ° เครื่องขับเคลื่อนจะทําให้การเคลื่อนไหวติดตามที่คงที่และซ้ําซ้ําโดยเพิ่มความน่าเชื่อถือของระบบติดตาม.
การออกแบบที่บูรณาการ และคอมแพคต์
หมุนหมุนและกล่องเกียร์หนอนรวมกันเป็นหน่วยเดียวที่คอมแพคต์การลดจํานวนส่วนประกอบทําให้กระบวนการติดตั้งง่าย และประหยัดพื้นที่ที่คุ้มค่าภายในโครงสร้างระบบติดตาม.
ความเหมาะสมกับประเภทมอเตอร์ต่าง ๆ
ด้านการเข้าเป็นที่เข้ากันได้กับมอเตอร์ไฮดรอลิก มอเตอร์สเตปเปอร์ มอเตอร์เซอร์โว หรือมอเตอร์ไฟฟ้ามาตรฐานความยืดหยุ่นนี้ทําให้แพลตฟอร์มขับเคลื่อนฐานเดียวสามารถรองรับระบบควบคุมและการตั้งค่าโครงการที่หลากหลาย.
โครงสร้างปิดเต็มที่ที่มีความต้องการในการบํารุงรักษาที่ต่ํา
ภายนอกมีเคลือบกันอากาศที่ทนทานและทนทานต่ออากาศสี RAL อื่นๆ สามารถใช้ได้ตามคําขอ.
ความหลากหลายของรายละเอียด
มีในขนาดตั้งแต่ 3 นิ้วถึง 25 นิ้ว, ซีรีย์รองรับความต้องการของแรงหมุน, ความจุ, และการติดตั้งที่กว้างขวาง.อุปกรณ์เหล่านี้เหมาะสําหรับทุกสิ่งทุกอย่าง ตั้งแต่ระบบติดตามแสงอาทิตย์กระจายขนาดเล็ก ไปจนถึงโครงการไฟฟ้าไฟฟ้าขนาดใหญ่.
ทําไมต้องเลือก เครื่องย้ายหนอนที่ล็อคตัวเองนี้
ให้ความสามารถในการยึดถือที่มั่นคงภายใต้ลมและภาระกลับ
รวมความสามารถในการแบกภาระแบบแกน, แรดียอล, และมุมมองเลื่อน
เหมาะสําหรับการใช้ภายนอกนาน
ให้การตั้งตําแหน่งที่แม่นยํา ด้วยความซ้ําซ้ําสูง
ปรับปรุงความเหมาะสมกับเครื่องยนต์หลายชนิด
มาเป็นมาตรฐานด้วยการปิด RAL 9006; สีที่กําหนดเองยังมี
มีให้เลือกในรายละเอียดต่าง ๆ เพื่อให้เหมาะสมกับระบบติดตามหลายประเภท
การติดตั้งและบํารุงรักษาง่าย
คู่มือการเลือก
เมื่อเลือกรุ่น โปรดพิจารณาปัจจัยต่อไปนี้
ทอร์คการออกที่จําเป็นและทอร์คการยึด
หนุนแกนสูงสุดและ radial
สัมผัสเคลื่อนที่สูงสุดที่เกิดจากภาระลมและรูปทรงของแผ่นไฟฟ้าไฟฟ้า (PV)
ความเร็วในการติดตามและความแม่นยําในการตั้งตําแหน่งที่จําเป็น
ประเภทของมอเตอร์, ความตึงเครียด, และวิธีควบคุม
อุณหภูมิการทํางานและสภาพการเผชิญกับสิ่งแวดล้อม
โปรแกรมการติดตั้งและวงจรทํางาน (วงจรภาระ)
อายุการใช้งานและระยะเวลาการบํารุงรักษาที่คาด
เราแนะนําให้บริการ สเปคเตอร์ภาระจริงของคุณและสภาพการทํางานติดตาม เพื่อให้รุ่นที่ดีที่สุดสามารถกําหนดขึ้นบนพื้นฐานของความต้องการเฉพาะของคุณ
FAQ
เครื่องขับเคลื่อนเกียร์หนอนล็อคตัวเองคืออะไร?
เครื่องขับเคลื่อนหมุนเกียร์หนอนแบบล็อคตัวเองคือหน่วยลดหมุนที่ใช้กลไกเกียร์หนอน. มันป้องกันด้านออกได้อย่างมีประสิทธิภาพจากการหมุนกลับเมื่อมอเตอร์หยุด.มันถูกใช้โดยทั่วไปในแอปพลิเคชั่นที่ภาระต้องยังคงถืออยู่ในตําแหน่งเฉพาะเจาะจงหลังจากที่มอเตอร์หยุดทํางาน.
เครื่องขับเคลื่อนนี้เหมาะกับระบบติดตามแสงอาทิตย์ไหม
ใช่ มันเหมาะสําหรับระบบติดตามแสงอาทิตย์แบบแกนเดียวและแกนสอง เพราะมันรวมการหมุน การสนับสนุนภาระ และการยึดตําแหน่งในหน่วยเดียว
สามารถใช้มอเตอร์หลายชนิดได้หรือไม่
ใช่ ขึ้นอยู่กับระบบควบคุมและความต้องการการติดตั้งของคุณ เครื่องขับเคลื่อนสามารถถูกคู่กับมอเตอร์ไฮดรอลิก, มอเตอร์ stepper, มอเตอร์ servo, หรือมอเตอร์ไฟฟ้ามาตรฐาน
คราวหมุน คืออะไร?
ค่าเฉลี่ยของความชันหมายถึงภาระการพลิกที่เครื่องขับเคลื่อนหมุนสามารถทนได้ ในกรณีของระบบติดตามแสงอาทิตย์ มันได้รับอิทธิพลจากปัจจัยต่างๆ เช่น ความดันลมขนาดของแผ่นไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า, ความยาวของแขนสนับสนุน และตําแหน่งของศูนย์แรงโน้มถ่วง
สีของกระเป๋าสามารถปรับแต่งได้หรือไม่
ใช่ สีมาตรฐานคือ RAL 9006 สีมาตรฐาน RAL อื่น ๆ ก็มีให้เลือกสําหรับโครงการเฉพาะเจาะจง
คุณเลือกรุ่นที่เหมาะสมได้อย่างไร
การคัดเลือกควรพัฒนาขึ้นจาก ทอร์ม output, ทอร์ม holding, ภาระ axial และ radial, จุดหมุน, ความเร็วหมุน, วงจรทํางาน, และสภาพแวดล้อมข้อมูลการใช้งานควรถูกประเมินอย่างละเอียด ก่อนการเสร็จสิ้นรูปแบบ.
ติดต่อเรา
กรุณาแจ้งมาตรฐานของเครื่องติดตามแสงอาทิตย์ ของคุณ ความจูงในการทํางาน ความเร็วในการติดตาม และความต้องการของมอเตอร์ทีมงานวิศวกรรมของเราจะช่วยคุณในการเลือกหรือปรับปรุงตัวเองล็อคเวิร์มเกียร์สเวนดริเวอร์สําหรับโครงการของคุณ.
